价格：￥28400.00/套
品牌：南京中德环保
主机：碳钢、不锈钢
安装配件：碳钢、不锈钢、
刀片：合金钢
起订：1套
供应：200套
发货：3天内
工作原理
1．固体颗粒随着污水进入转鼓渠道式粉碎型格栅机；
2．固体颗粒被转鼓截留并被输送到切割室；
3．大部分的污水和足够小的颗粒通过转鼓区；
4．固体颗粒被切割并通过切割室；
5．被粉碎后的颗粒流向下游。
材料组件
◇ 电机
特制电机，多种功率可选
◇减速机
行星齿轮减速机，抗负荷冲击能力强
◇ 刀片和垫片
热处理合金钢，表面经过均匀的硬化处理，硬度不小于45~50HRC
◇ 轴
热处理六角合金钢
◇ 外壳基座
球墨铸铁，强度高，耐磨耐腐蚀
◇ 安装支架
高强度不锈钢
◇ 转鼓栅网
高强度不锈钢
机械特性
◇ 安装简易灵活
适用于大部分现有的渠道，无需改造
◇ 机械密封
耐高压，可达6.3kg/cm2
无需清理，无需调整填料压盖
◇ 高流量侧栏
增加流量
减少水头损失
引导颗粒进入切割室

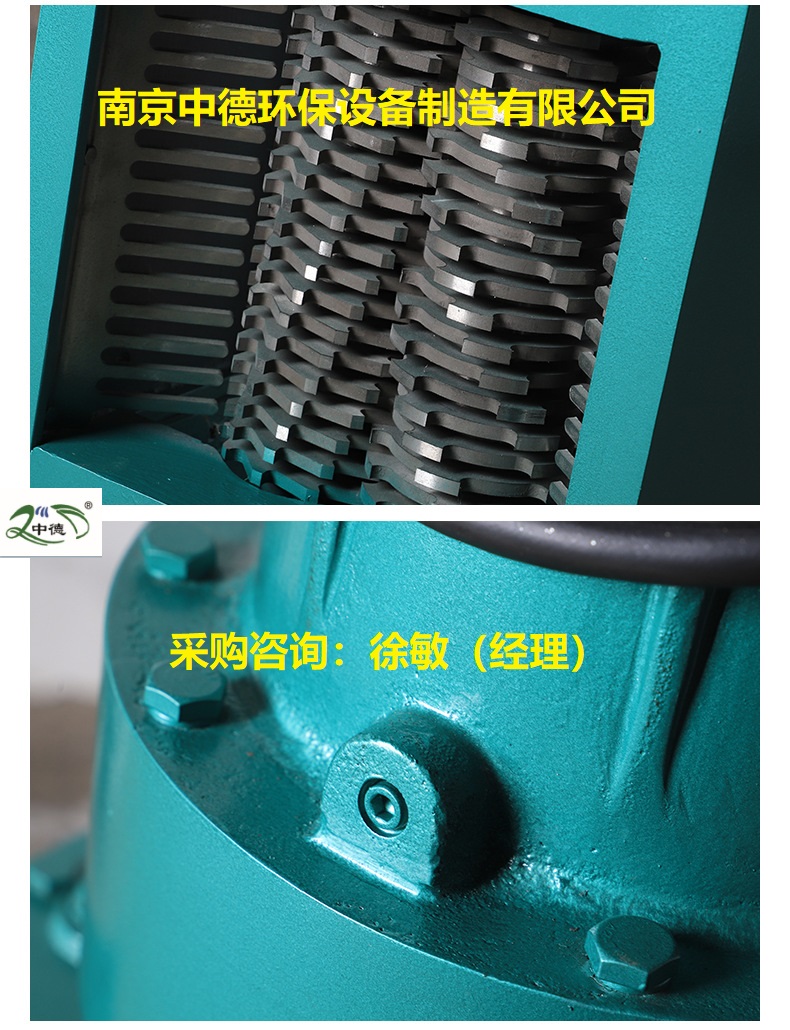

◇ 双轴设计
比单轴粉碎器适应更多种类的固体颗粒
两个反向旋转的轴致使颗粒物在双轴间被粉碎
◇ 刀片选择
根据客户需求进行各种齿型设计，以适应各种特殊情况需要
◇ 低底座
在低流量时可 大限度地利用切割室来提高粉碎能力
◇ 顶部紧固装置
可以简单紧固维修，无需把设备从渠道中提出
◇ 无轴转鼓
无轴设计，防止污物缠绕或堵塞
◇ 转鼓和刀片间隙小
转鼓和粉碎器之间间隙小，可获得更高的固体捕获率
◇ 轴衬导流装置
引导固体杂质进入切割室，保护密封不受砂石侵害
◇ 镀钛刀片和垫片可选
比普通刀片更耐磨，使用寿命延长2-3倍
智能控制柜
◇ 配置西门子可触摸液晶屏，中文显示，预留MODBUS通讯接口，可远端控制；
◇ 可设置自动启动和停止，及自动运行时间和次数；
◇ 堵转电流、反转次数、反转时间均可自由设定；
◇ 带电机漏水、过载、过热、短路、缺相等保护；
◇ 设备运行状态、电机负载电流、故障状态均可实时显示及历史查询。
设备选型表
型号 | 流量 | 规格尺寸 | 毛重（kg） | ||
A | B | C | |||
WFS-Q80 | 80 | 1260 | 180 | 505 | 218 |
WFS-Q120 | 120 | 1370 | 282 | 607 | 230 |
WFS-Q170 | 170 | 1510 | 420 | 745 | 265 |
WFS-Q240 | 240 | 1650 | 586 | 914 | 300 |
WFS-Q340 | 340 | 1730 | 730 | 1058 | 330 |
WFS-Q480 | 480 | 1890 | 880 | 1208 | 356 |
WFS-Q670 | 670 | 2020 | 1030 | 1358 | 389 |
WFS-Q920 | 920 | 2170 | 1180 | 1508 | 420 |

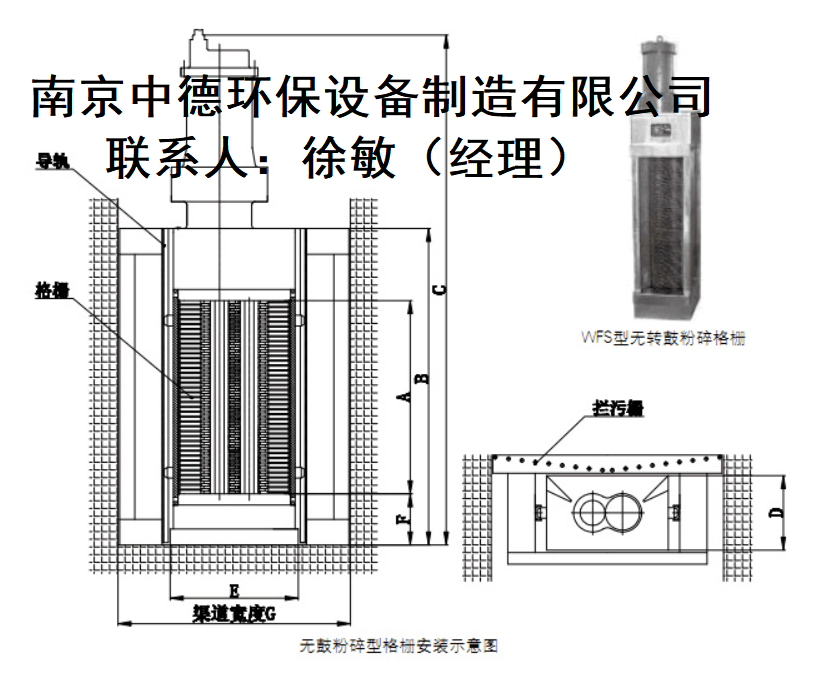

安装示意图
安装图1
安装图2
