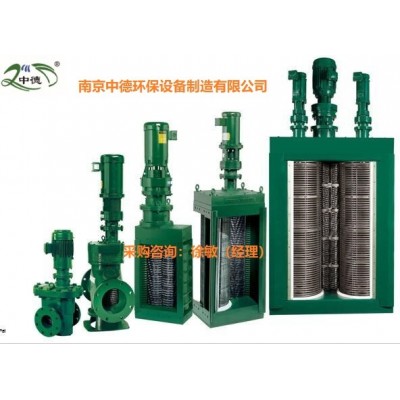

中德厂家批发定制干湿二用电机双转鼓粉碎型格栅设备选型表及装配尺寸FS1200*300图1

中德厂家批发定制干湿二用电机双转鼓粉碎型格栅设备选型表及装配尺寸FS1200*300

2023-10-23 08:421620询价

价格:¥14500.00/套

品牌:南京中德环保

标签: 粉碎性格栅安装剖面图;粉碎型格栅厂家直销

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

刀片:合金钢

起订:1套

供应:190套

发货:3天内

发送询价

工作原理

1.污水携带垃圾进入粉碎型格栅切割区;

2.大于8mm的大块垃圾被转鼓截留,并被转送到切割区粉碎;

3.小于8mm的小块垃圾被水流裹挟通过转鼓区;

4.被粉碎后的大块垃圾被粉碎成6-12mm颗粒,并通过切割室;

5.被粉碎后的颗粒流向下游。

组件材料

电机

特制电机,多种功率可选

减速机

行星齿轮减速机,抗负荷冲击能力强

◇ 刀片和垫片

热处理合金钢,表面经过均匀的硬化处理,硬度不小于45~50HRC

◇ 轴

优良热处理六角合金钢

◇ 外壳基座

球墨铸铁,耐腐蚀

◇ 安装支架

高强度不锈钢

◇ 转鼓栅网

高强度不锈钢

机械特性

◇ 安装简易灵活

适用于大部分现有的渠道,无需改造

◇ 机械密封

耐高压,可达6.3kg/cm2

无需清理,无需调整填料压盖

◇ 高流量侧栏

增加流量

减少水头损失

引导颗粒进入切割室

◇ 双轴设计

比单轴粉碎器适应更多种类的固体颗粒

两个反向旋转的轴致使颗粒物在双轴间被粉碎

◇ 刀片选择

根据客户需求进行各种齿型设计,以适应各种特殊情况需要

◇ 镀钛刀片和垫片

   表面经过镀钛处理的刀片和垫片,更耐磨耐腐蚀,同等环境下,使用寿命比普通刀片延长2倍

◇ 低底座

在低流量时可 大限度地利用切割室来提高粉碎能力

◇ 顶部紧固装置

可以简单紧固维修,无需把设备从渠道中提出

◇ 不锈钢无轴转鼓

无轴设计,防止污物缠绕或堵塞

◇ 转鼓和刀片间隙小

转鼓和粉碎器之间间隙小,可获得更高的固体捕获率

◇ 轴衬导流装置

引导垃圾进入切割室,保护密封不受砂石侵害

智能控制柜

◇ 配置西门子可触摸液晶屏,中文显示,预留MODBUS通讯接口,可远端控制;

PLC等关键元器件采用西门子,ABB,施耐德等 知名品牌;

◇ 可设置自动启动和停止,及自动运行时间和次数;

◇ 堵转电流、反转次数、反转时间均可自由设定;

◇ 带电机漏水、过载、过热、短路、缺相等保护;

◇ 设备运行状态、电机负载电流、故障状态均可实时显示及历史查询。



设备选型表



型号

流量

规格尺寸

小渠道宽度(W)

毛重(kg)

A

B

C

D

FS-Q700

770

1670

792

570

360

760

560

FS-Q1100

1100

1820

942

721

360

760

670

FS-Q1400

1400

1820

942

721

470

1000

730

FS-Q1600

1600

1970

1162

941

360

760

740

FS-Q2000

2000

1970

1162

941

470

1000

800

FS-Q2200

2200

2200

1402

1180

360

760

815

FS-Q2800

2800

2200

1402

1180

470

1000

1100

FS-Q2900

2900

2512

1712

1492

360

760

940

FS-Q3000

3000

1970

1162

941

572

1300

1010

FS-Q3700

3700

2910

2100

1900

360

760

1130

FS-Q3750

3750

2512

1712

1492

470

1000

1500

FS-Q4000

4000

2200

1402

1180

572

1300

1620

FS-Q4800

4800

2910

2100

1900

470

1000

1980

FS-Q5200

5200

2512

1712

1492

572

1300

2130

FS-Q6700

6700

2910

2100

1900

572

1300

2700

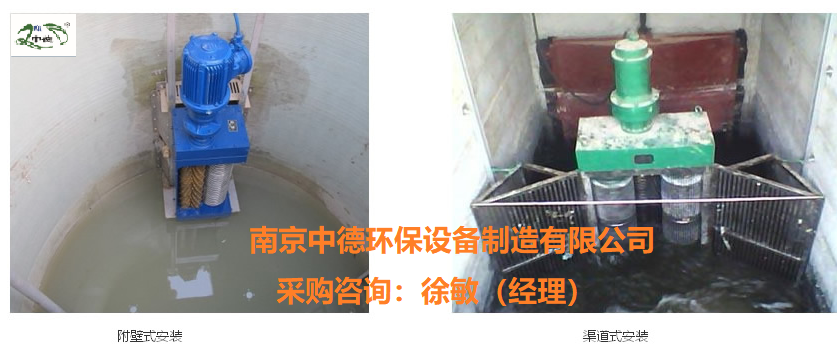

设备安装示意图

渠道式

挂壁式



选购欢迎联系,获取方案及报价、咨询:

南京中德环保设备制造有限公司

采购咨询:025-5753 0868  徐敏(经理) 189 13960 189
