S-SY型系列手动单缸试压泵试压泵|手动试压泵|单缸手动试压泵（一三二七三三〇五二二七）
S-SY型系列手动单缸试压泵（以下简称为泵），供各类压力容器、管道、阀门、蒸汽锅炉等作试验和试验室中获得液体高压源的设备。
工作介质为5℃-60℃的清水，乳化液以及运动粘度不大于45mm2/S的油品，本系列泵有8种型号。

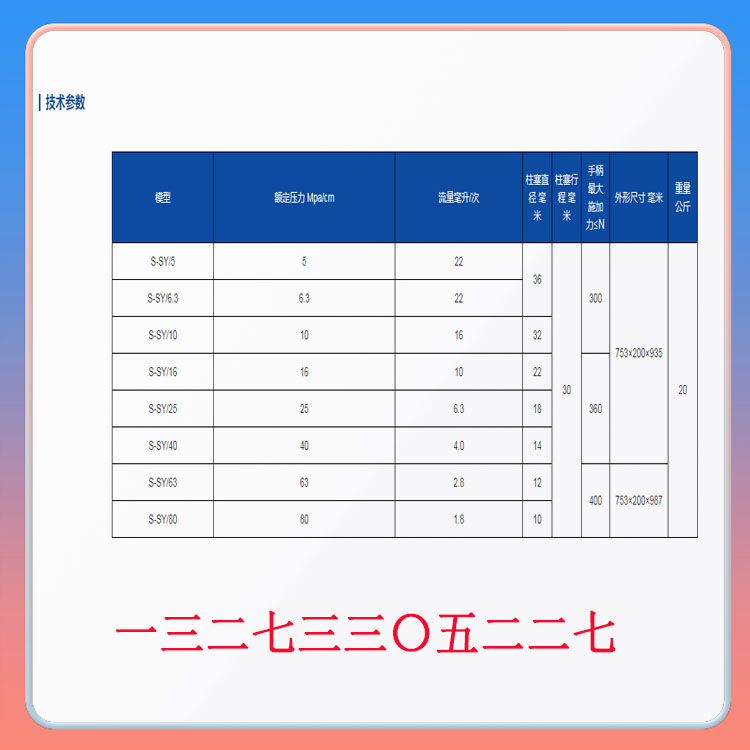

技术参数
结构和工作原理
本泵为立式单柱塞往复泵，由泵体、柱塞副、控制阀、减压阀、手柄、支架、水箱、滑脚支架等组成。泵体固定在螺丝的支撑上。支架和水箱盖通过螺丝更紧地固定在水箱上。拉出水箱底端的滑脚支撑，使水泵工作时保持平稳。
泵工作时，向上提起手柄，可带动柱塞向上移动，进水阀打开，泵体柱塞内腔为真空。水箱中的介质在大气压的作用下，通过滤网、进水管和进水阀进入柱塞腔。当手柄向上按压时，进水阀在柱塞的压力下关闭；介质向上推动出水阀，通过工作连接接头进入试验容器。
泵的控制阀是泵与被测设备之间的止回阀。关闭此阀门，使泵与被测设备隔离。
泄压阀可在试压初期打开，以释放泵内的气体。试压完成后，打开此阀，即可对泵内介质进行泄压和调压。
工作连接管将介质输送到被测装置，与被测装置的连接螺纹为M22×1.5-7H，密封垫为? 16×2.4的O型密封圈。
