双转鼓粉碎型格栅检修孔尺寸及装配现场视频;渠道式粉碎性格栅外观尺寸及型号规格图1双转鼓粉碎型格栅检修孔尺寸及装配现场视频;渠道式粉碎性格栅外观尺寸及型号规格图2

双转鼓粉碎型格栅检修孔尺寸及装配现场视频;渠道式粉碎性格栅外观尺寸及型号规格

2023-10-23 08:421560询价

价格:¥45900.00/套

品牌:中德

标签: FS系列双转鼓粉碎格栅使用说明书;粉碎性格栅销售

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

刀片:合金钢

起订:1套

供应:180套

发货:3天内

发送询价

用途

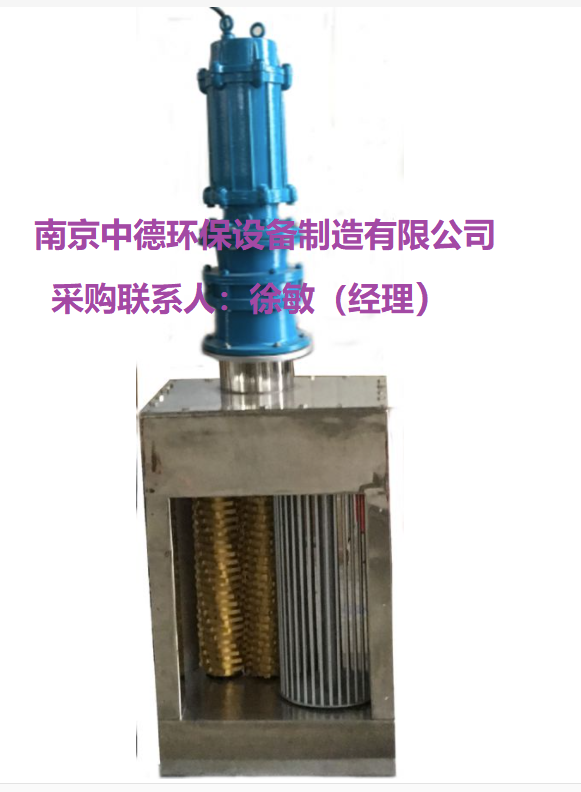

FS300双转鼓粉碎型格栅是为处理混在下水道中的固体物质而开发的装置。

该机能将混在下水道中的布片、木片、空瓶罐等固体物粉碎,以防止下水道水处理设备的堵塞,保下水道水处理设备正常运行。本机主要适用范围:

  1. 安装于下水道水前,对固体物的破碎;

  2. 安装于拦污栅后,对从水中捞上的飘浮物的破碎;

  3. 安装于焚烧炉前,将废弃物破碎至便于运输的尺寸;

  4. 安在污水处理管道中,对混入污泥中固体物的破碎

  5. 对回收的空罐、电池、塑料品等的破碎。

  6. 本机所能破碎的物品有:破布、玻璃、纸制品、木制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。

结构

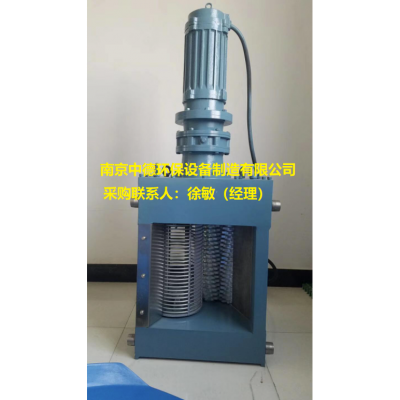

本机主要由驱动部件、主动轴、从动轴、铣刀机械密封、不锈钢转鼓,壳体等构成。

驱动部件带动主动轴转动,同时主动轴通过精密齿轮带动从动轴转动,使固定于两轴上的铣刀呈逆向旋转,而将固体物咬挤破碎。

粉碎方式

      粉碎型格栅主动轴和从动轴通过差速旋转的工作方式,实现刀片对杂物的撕扯功能

      粉碎格栅通过相向运动的带有刃口的刀片,实现刀片对杂物的剪切功能

      粉碎型格栅刀片和刀片之间约1mm的狭小间隙,实现刀片对杂物的挤压功能

粉碎格栅的保护功

粉碎型格栅的电机带有防堵塞保护线,当有较大物体进入粉碎格栅发生堵塞情况是,通过粉碎格栅的反转功能,自动解除格栅堵塞,避免人工清理不及时造成的电机损坏,减少损

粉碎格栅的电机带有电机泄漏保护线,当水陆两栖电机因使用不当发生漏水时,通过禁止电机启动的方式,向设备运营维护人员发出报警信号,避免造成电机损坏,减少损失

主要技术参数及外形尺寸   尺寸变化不再另行通知

设备宽800型粉碎格栅机主要技术参数

参考流量

电机功率

适用泵站型号



FS500*300-3-900

900

3

具体电机功率需要根据具体工况条件作出相应的调整

转鼓直径300的外观尺寸800*450*设备高

检修孔尺寸1200*700

FS600*300-3-1200

1200

FS700*300-4-1500

1500

4

FS800*300-4-1700

1700

FS900*300-4-2300

2300

FS1000*300-4-2500

2500

FS1200*300-5.5-2900

2900

5.5

FS1500*300-5.5-3500

3500

FS1800*300-7.5-900

4500

7.5

型号

参考流量

电机功率

适用泵站型号

FS500*600-4-2800

2800

4



具体电机功率需要根据具体工况条件作出相应的调整



转鼓直径600的外观尺寸1000*500*设备高



检修孔尺寸1400*800

FS600*600-4-3200

3200

FS700*600-4-3600

3600

FS800*600-5.5-4000

4000

5.5



FS900*600-5.5-4800

4800

FS1000*600-5.5-5640

5640

FS1200*600-7.5-6700

6700

7.5

FS1500*600-7.5-7200

7200

FS1800*600-7.5-8500

8500

电气控制

 注: 污水中的渣滓浓度为不大于5%处理量为流入水位在粉碎格栅机开口上沿,流出水位在粉碎格栅机开口下限时的处理量(即允许液位差)

电气控制

    常规为手动控制;可带智能数据接口;可全自动控制。

安装方式

1:挂壁式安装(一体化预制泵站安装方式相同)             2:渠道式安装

订货说明

1订货时请用户提供使用环境、过水流量、工作水位高度;

2不注明所配电控箱为常规控制,如有特殊要求应另行注明;

3用户如需不锈钢铣刀,应另行注明;

4粉碎格栅机电机为水陆两栖电机,可同时正常工作在水中和空气中。如需采用普通电机,为防电动机浸水,需加长轴,用户应另行注明。

项目

常见错误

正确设置

堵塞-反转时间

10秒-20秒

发生堵塞的瞬间反转

反转工作时间

反转30秒-1分钟

堵塞物退出格栅后瞬间恢复正转

工作/停留时间

工作10分钟停机1小时

工作15分钟停机15分钟

启动方式

和水泵联动

单独的时间控制

可以根据客户要求定制各种尺寸规格,

24小时及时做详细方案及报价咨询
