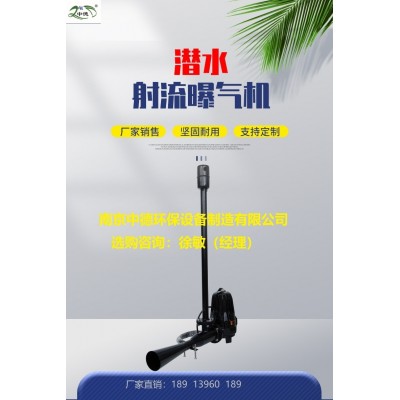

潜水射流曝气机内部结构及性能曲线;QSB7.5射流式曝气机厂家价格及现场安装图图1潜水射流曝气机内部结构及性能曲线;QSB7.5射流式曝气机厂家价格及现场安装图图2

潜水射流曝气机内部结构及性能曲线;QSB7.5射流式曝气机厂家价格及现场安装图

2023-10-23 08:421450询价

价格:¥3000.00/套

品牌:中德

标签: 射流式曝气机图片;潜水射流曝气机销售

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

叶轮:碳钢、不锈钢、

起订:1套

供应:180套

发货:3天内

发送询价

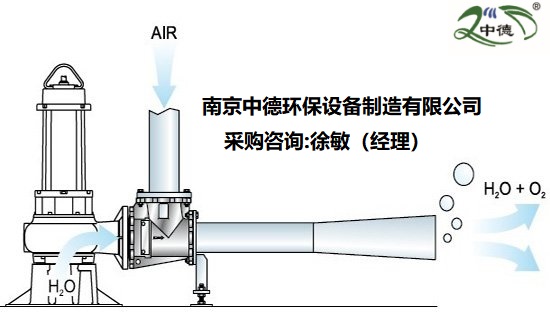

射流曝气机内部结构

射流曝气机性能参数

注:表中进气量及增氧能力是在标准试验条件下(20°C水温,气压101.325kpa),曝气机潜水深度3M,试验介质为清水。在中度污水中,增氧能力可按系数0.85作为设计依据。

射流曝气机性能特点

1、结构紧凑,占地面积小安装方便。

  可根据曝气池的特点,污水处理量的大小以及进池污水指标等灵活选择布置方式、潜水深度、使用台数等。
2、曝气效能应用。
  由于其高速的射流流态,液气混合充分,氧吸收,动力比传统曝气池处理3~4倍,曝气时间可明显缩短,

并适用于各种污水处理,包括推流式曝气池、混合曝气池、延时曝气池、氧化沟、氧化塘等。
3、系统简单,无堵塞,可靠性高。
  由潜水电及喷射口组成,从而使水体搅动与充氧同时进行,气泡细密,既可获得较高的氧气转移率,又具有叶轮无堵塞等优点。

强有力的单向液流,造成对流循环,且电机负荷随水位的变化很小。

无需鼓风机等设备,系统简单,除吸气口外,其余部分潜入水中运行,噪音小设备。
4、投资和运行费用低。
  由于射流曝气机适用于较深的曝气池,减少了占地面积,系统简单,节约投资费用,处理效能高,节约运行费用。
5、射流器为全不锈钢制作防腐。

选型与安装

潜水射流曝气机需本公司协助选型时,用户应提供池型、介质特性、所需进气量、潜水深度等相关数据,以便本公司设计和提供的设备,

更好地满足用户的需求。QSB型深水自吸式潜水射流曝气机的安装形式有自耦式和移动式两种。

自耦式安装是将曝气装置和的底座固定在水池底部,在池顶安装好配套的支撑块,用导轨使两者相连,

潜水电泵与特定支架联接好后沿导轨下滑到底座出口位置,通过泵自重,自动耦合并密封。

自耦式安装无需安装或维修人员进入水坑即可提升和安装电泵。

移动式安装方式是将深水自吸式潜水射流曝气机安装于池底部,依靠自重定位,具有安装位置可变动、灵活、低等特点

射流曝气机安装尺寸图

深水自吸式潜水射流曝气机移式安装尺寸

深水自吸式潜水射流曝气机自耦式安装尺寸

安装

(1)固定湿式安装:采用自动耦合系统,潜水曝气机沿导轨下滑到底座,
与出水口自动耦合并密封可靠(详见自动耦合装置安装说明书)。
(2)移动式安装:以底盘支撑,底盘根据用户需要可固定或不固定在基础上,接上电源即可工作。
(3)吊装潜水曝气机时,必须切断电源,确保安全;在吊装过程中对电缆的保护,严禁划破、划伤电缆。
3、启动和运行监视
(1)  启动前必须确认叶轮的旋转方向。
(2)合闸后,不能立即启动潜水曝气机,应通过控制系统对潜水曝气机进行自检,
如发现有故障出现(电控柜上出现闪光报警或警报报警),
应检查并排除故障,然后方可启动,若电机不转,应迅速果断地拉闸,应检查并排除故障,以免损坏电机。
(3)潜水曝气机启动后,应注意观察电机及线路电压表电流表,若有异常现象,应立即停机查明原因,排除故障后方能重新合闸启动。
(4)几台潜水曝气机由一台变压器供电时,不能同时启动,应由大到小逐台启动;停止时,应由小到大逐台停止。
(5)运行中电流监视:潜水曝气机的电流不得超过铭牌上的额定电流,三相电流不平衡度,空载时不超过10%,额定负载时不超过5%。
(6)运行中电压监视:电源电压与额定电压的偏差不超过±5%,三相电压不平衡度不超过1.5%。

射流曝气机现场安装图


可以根据客户要求定制各种尺寸规格,

24小时及时做详细方案及报价、咨询:

南京中德环保设备制造有限公司

联系人:189 13960 189徐敏(经理) 025-5753 0868
