价格：￥17000.00/台
品牌：中德
主机：碳钢、不锈钢
安装配件：碳钢、不锈钢、
叶轮：玻璃钢、不锈钢
起订：1台
供应：85台
发货：3天内
反硝化池立轴式曲面搅拌机在化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。
传统的搅拌机械分为立轴折桨式和水平（潜水）式两种常用方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来不必要的增加，而且会直接影响到 终的工艺处理效果。针对以上问题，经过多年的试验，借助设计经验，研制了的曲面搅拌机，经过多家污水处理厂多年的实际应用，获得了良好的效果，。
型号表达方式
应用范围
GSJ/QSJ型系列立式环流多曲面搅拌机是我公司现研制产品。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固、液、气交流的场合，尤其适用于污水处理工艺中的混凝池、调节池、厌 池、曝气池硝化和反硝化池及各种含磨蚀性，高温介质的搅拌与混合。
结构简介

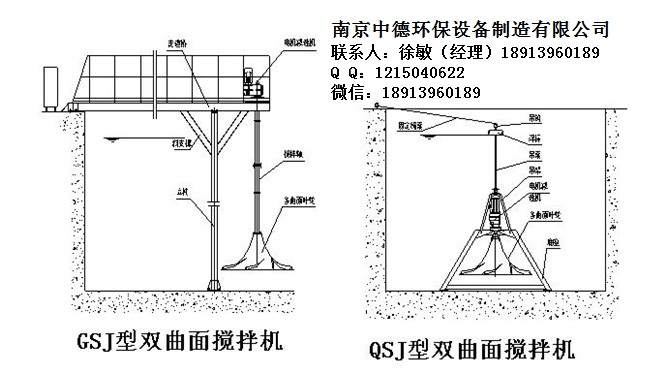

双曲面搅拌机根据安装方式可分为GSJ型(干式)和QSJ型（潜水式）两种。

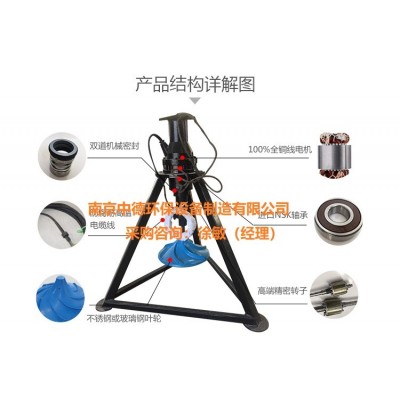

GSJ型双曲面立式涡轮搅拌机由减速电机、减震座、搅拌轴、双曲面叶轮、电控箱、桥架（用户可自备）等组成。QSJ型双曲面搅拌机由机架、起吊钢绳、主机、双曲面叶轮及电控箱等组成。
如下图所示：
工作原理
G/QSJ型系列立式环流多曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其叶轮结构设计，大限度地将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下地循环水流，故可获得在轴向（y）和径向（x）方向的交叉水流(如双曲面流态图)。
正是由于G/QSJ型系列立式环流多曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。较大的比表面积可获得大面积的水体交换。
工作特点
多双曲面搅拌机作为一种搅拌混合设备，适用于各种低黏度的液体之间、固液、气液之间的混合搅拌；不仅适用于圆形池、方形池，在长方形水池中分单元布置使用也比较常用。
在我国现有各种污水处理工艺中，波轮式搅拌机主要可以克服传统叶片（浆）式搅拌易出现死角，曝气工艺水气混合效果不佳的问题，发挥其搅拌均匀的优势。主要特点表现在以下几个方面：
(1)可以用在各种液体与固体、气体混合的场合，可替代现有搅拌设备，实现三维立体、螺旋状的混合，使搅拌均匀，提高搅拌效率。
(2)较大的比表面积叶轮，电机功率配备小，比传统搅拌方式节能30%-50%。
(3)整机结构紧凑，运行可靠，安装维护便捷。
(4)该叶轮由增强纤维或钢制材料制作而成，能适应不同的工况要求。

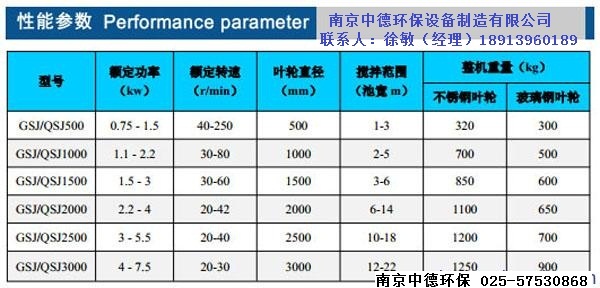

性能参数
选型应用
多曲面搅拌机的选型完全相同，两种仅仅是安装方式的不同。和其它类型搅拌机的选型相同,曲面搅拌机的选型与设备所处的池型、容积、液体的深度、介质的浓度、温度及酸碱度PH等参数有关。
曲面搅拌机的选型主要依据：每台设备的有效服务面积来确定，并按照池长与池宽的比率不超过二倍的原则，可将长方形池划分为若干个相等的工作单元，以此确定搅拌机的数量。
对于水深超过5米或浓度超过规定的，在选型 时应考虑加大功率或提高搅拌机的工作转速，以确保在大容量和高浓度的介质中达到搅拌效果。
在常规工况条件下，建议优先选用干式安装，有噪声或视觉要求的，建议选用潜水式安装。我公司可协助用户在特殊环境下的选型。
转速与循环流量曲线:

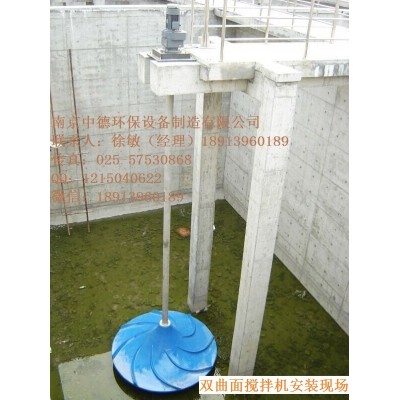

设备安装
GSJ系列安装步骤
1、桥架应校正水平，半桥架立柱应校正垂直。地脚螺栓及连接部位应坚固可靠。
2、将减震座平放在桥架规定位置，校正水平后与桥架连接固定。
3、减速电机安装在减震座上，并连接固定。
4、将叶轮与搅拌轴法兰用螺栓连接并紧固。
5、将叶轮与搅拌轴放入池内，搅拌轴与减速机输出轴连接并紧固。在有水情况下应先将轴和叶轮连接好放入水中，然后将轴与减速机连接。
6、搅拌机安装后，搅拌轴须与水平面垂直。垂直偏差小于1/1000。
7、安装完毕后，拆下电机尾罩，用手转运风机叶片，检查搅拌机转运是否灵活、正常。搅拌轴摆动偏差应小于3/1000。
8、接通电源后，点动观察搅拌轴转运方向，从上往下看正确转运方向为逆时针旋转。若反之，则任意调换2根电源接线位置。
9、电气设备安装必须按国家有关规定及 规程操作。
QSJ系列安装步骤
1、在岸上短时间开机观察叶轮转运方向，从上往下看正确转运方向为逆时针旋转。若反之，则任意调换2根电源接线位置。
2、将电机电缆与吊索分开固定，千万不能将电缆钢绳捆扎在一起。要防止钢绳和电缆卷入叶轮中。
3、用吊车起双曲面，缓慢地放入池中制定位置，注意不要撞到池壁。
4、将固定绳索一端固定在岸边，电缆接电控柜。
维护保养
1、新机开始运转200～300小时后需更换减速机润滑油，并清理内部油污。以后可在半年到一年内更换一次；有关减速电机使用详见生产厂家使用维护说明书。
2、定期检查搅拌轴锁紧螺母、各连接螺栓有无松动。
3、定期检查搅拌轴摆动情况，及时清除叶轮和轴上的缠绕物。
4、定期检查转运部件有无异常声音及温升。
5、定期检查电流有无异常变化。
6、设备长时间不工作后再次开机前应检查电机的绝缘，同时防止沉淀物长时间淤积造成启动困难，而损坏电机和叶轮。
7、以上检查应做好记录，若出现异常情况与我公司联系。
