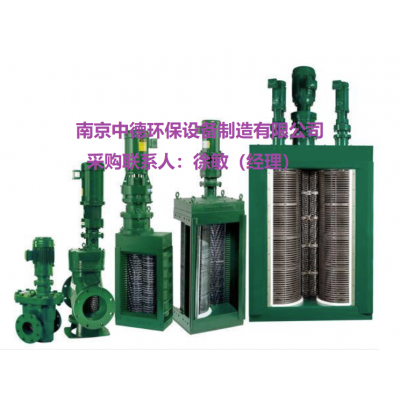

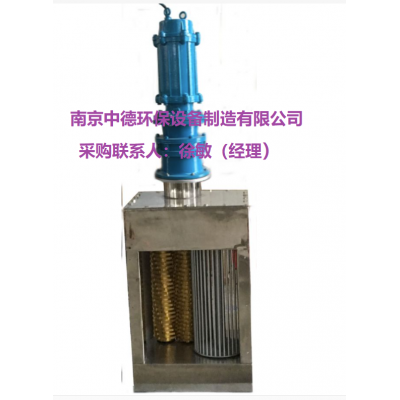

WFS无转鼓粉碎型格栅除污机参考价格及订货说明;粉碎性格栅使用范围及装配尺寸图图1WFS无转鼓粉碎型格栅除污机参考价格及订货说明;粉碎性格栅使用范围及装配尺寸图图2

WFS无转鼓粉碎型格栅除污机参考价格及订货说明;粉碎性格栅使用范围及装配尺寸图

2023-10-23 08:421810询价

价格:¥11900.00/套

品牌:南京中德

标签: 粉碎型格栅图片;粉碎性格栅使用说明书;破碎型格栅机厂家直销

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

刀片:合金钢

起订:1套

供应:85套

发货:3天内

发送询价

粉碎型格栅除污机是一种破碎除污设备,是解决固体颗粒对环保设备危害的方案,是传统格栅除污机理想替代产品。

传统格栅除污机多为半地下式,选用普通格栅除污机拦截并打捞污水中的悬浮物和漂浮物,垃圾打捞上来后要通过螺旋输送设备或人工清理外运,对周围环境会造成二次污染。站建设成本和运行费用都很高,而且泵站周围臭味严重,夏天苍蝇、蚊子、害虫多,对环境造成一定的二次污染。

该设备应用先进技术将污水,污物中的中大体积固体颗粒粉碎成8—10mm的细小颗粒,与污水一起进入后续处理工序,无需进行格栅渣滓的清运,为实行泵站地埋式的全封闭设计创造了有利条件,节约了土建造价,美化了环境,广泛应用于市政、水利泵站系统;可代替传统格栅或与其配合使用。与传统格栅的泵站相比,栅渣在水中进行粉碎处理,无需清理废弃物;可避免臭气外泄,保护环境,大量减少占地面积;安装维护简单,可实现水下自动耦合安装。

型号说明

粉碎型格栅除污机型号说明

产品别名

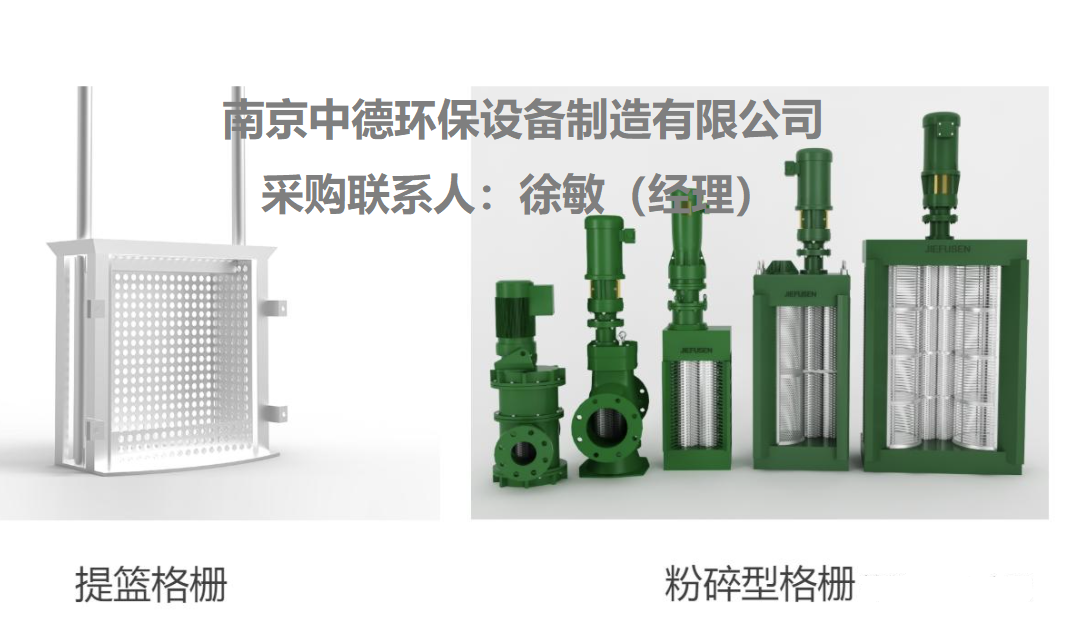

粉碎型格栅除污机又叫粉碎型格栅,破碎型格栅机。

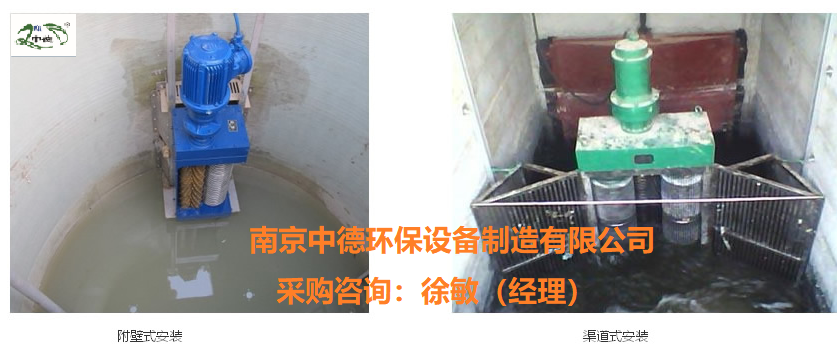

按安装方式分:

1、渠道式粉碎型格栅;

2、管道式粉碎型格栅。

工作原理



粉碎型格栅除污机由潜水电机、齿轮箱、侧板、传动轴、切割刀片、立式转鼓、密封件、安装支架、辅助格栅、潜水电缆、电气控制箱、备用人工格栅等部件组成。电机启动后,刀片及立式转鼓同时不等速转动,污水中的固体漂浮物随着污水进入转鼓区后被旋转的栅网截留并送入切割区,两组不等速转动的刀片迅速进行轴向和径向切割,将其粉碎成8—10mm的细小颗粒,粉碎后的小颗粒由水泵抽水一起流走,有效地防止水泵缠绕、堵塞。辅助格栅则在超高水位时,进行辅助性截污。

粉碎型格栅除污机工作原理

1、夹带固体颗粒的污水通过切割区;

2、颗粒经过切割室被切碎;

3、污水夹带被切碎的细颗粒流向下游,不再对下游的设备造成威胁。

无鼓粉碎型格栅安装示意图


无鼓粉碎型格栅技术参数

注:异径管和法兰连接采用板式平焊法兰,其安装尺寸按GB/T9299-2000,PN1.OMPa配套。

单鼓粉碎型格栅尺寸图




双转鼓粉碎型格栅尺寸示意图







注:异径管和法兰连接采用板式平焊法兰,其安装尺寸按GB/T9299-2000,PN1.OMPa配套。

结构示意图



结构形式



本设备主要由两栖电机、减速机、机身、切割刀片、垫片、主动轴、从动轴、中间支承轴、密封装置、机座、立式旋转过水转鼓栅网、

自动耦合装置、溢流格栅、检修格栅组成。

组件材料



切割刀片和垫片:钛合金钢

轴:热处理六角型合金钢

底座和外壳:球墨铸铁

侧栏:优质碳素钢

密封面:碳化钨

橡胶件:丁睛橡胶

电机选择



普通电机:3kw或4kw

潜水电机:3kw或4kw

干湿两用电机:4.5kw或5.5kw

产品特点



1、整体式设计,外观紧凑、美观;

2、灵活的结构和安装选项,适应多种尺寸的渠道;

3、采用低转速运行,磨损率小,功耗低,选用双轴差速原理,实现强力、挤压粉碎;

4、特殊结构设计,具有极强的自净能力,不存在缠绕和杂物堆积;

5、稳定的水头损耗,保证上下游水深的稳定;

6、特别的传动结构使刀片等易损件更换方便,维护简便,降低了维护费用;

7、高强度合金或不锈钢刀盘,保证了设备工作的高效率和可靠性;

8、优化设计,保证极高的效率和较低的能耗;

9、可靠的保护系统,当设备发生过载时,能自动实现反转卸荷,重试三次仍不能排除时,则停机报警;

10、两栖电机,水陆两用。电机既能在室内、户外正常运行,又能适应水位突然升高时电机潜水使用;

11、自耦安装,检修方便。格栅在井下工作,采用自动耦合式安装,无需大型起吊设备,检修时可通过吊环将设备全部吊出水池检修;

12、占地面积少、整体投资少,设备全地埋,体积小,重量轻,无需建泵房,土建费用低;

设备投资费用低,无需配套螺旋输送设备、压榨设备、除臭设备、垃圾外运设备等。

主要用途



1、应用于地埋式泵站,进水管网等;

2、与传统格栅配合使用,进行垃圾处理;

3、应用于沉淀池、消化池、污泥脱水系统;

4、污水收集系统;

5、取水工程入水口过滤;

6、引水渠入口工程。

分体式粉碎型格栅除污机使用范围



本设备是为处理混在下水道的固体废物而开发的装置,能将混在下水道中布片、木片、空拼罐等固体物粉碎,以防止下水道中处理设备堵塞,

保证水处理设备正常运行,它即可以与传统泵站配合使用,也可单独使用从而改变了传统泵站的应用形式。

1、安装于下水道水泵前,对固体粉碎;

2、安装于拦栅后,对从水中捞上的漂浮物粉碎;

3、安装于焚烧设备前,将垃圾粉碎至使于运输的尺寸;

4、安装于污水处理管道中,对混入污泥的固体物粉碎;

5、对回收的空罐、电池、塑料品等粉碎;

本机所能粉碎的物品有:碎布、玻璃、纸制品、生理用品、空罐、渣滓、橡胶制品、绳类、软管、皮制品、塑料品等。

订货说明



1、根据泵站的排水规模,选择相应型号的粉碎型格栅;

2、注明电气控制类型,常规为手动控制、室内安装;其他类型须注明,如:带PLC接口、全自动控制及户外型等;

3、订货时请用户提供使用环境、过水量、工作水位高度、渠深和渠宽;

4、土建预留方孔的长、宽、高尺寸,根据格栅安装尺寸确定;

5、土建浇注前,请将轨道进行预埋,如无预埋,用膨胀螺栓固定于混凝土池壁上;

6、本公司可根据用户要求,定制各种规格的粉碎型格栅。

WFS无转鼓粉碎型格栅除污机参考价格



可以根据客户要求定制各种尺寸规格,

24小时及时做详细方案及报价咨询
