南京潜水回流泵构造详解;Q-W7.5/12污泥内回流泵外形尺寸及装配现场图1南京潜水回流泵构造详解;Q-W7.5/12污泥内回流泵外形尺寸及装配现场图2

南京潜水回流泵构造详解;Q-W7.5/12污泥内回流泵外形尺寸及装配现场

2023-10-23 08:421580询价

价格:¥11190.00/套

品牌:中德

标签: 潜水回流泵产品参数表;内回流泵厂家直供

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

叶轮:碳钢、不锈钢、

起订:1套

供应:180套

发货:3天内

发送询价

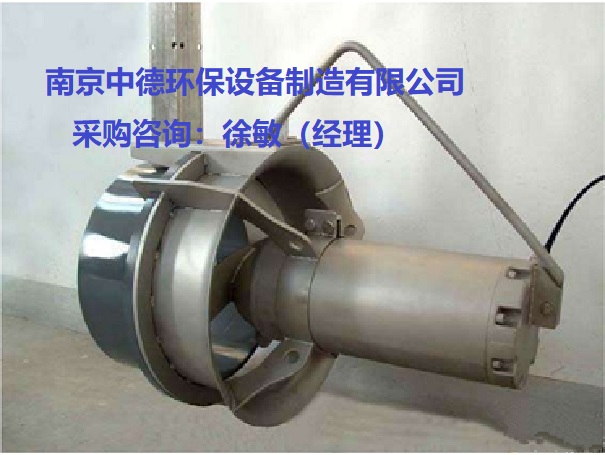

中德潜水回流产品简介:

南京中德QHB型潜水回流泵是在潜水搅拌机生产技术上开发的混合产品,

该泵为二级污水处理厂混合液回流,反硝 化脱氮的专业设备,

亦可以用于地面排水时抽净化水,灌溉和控制水道系统,废水处理过程中再循环或泥浆抽吸 回路中需要微扬程,大流量场所。

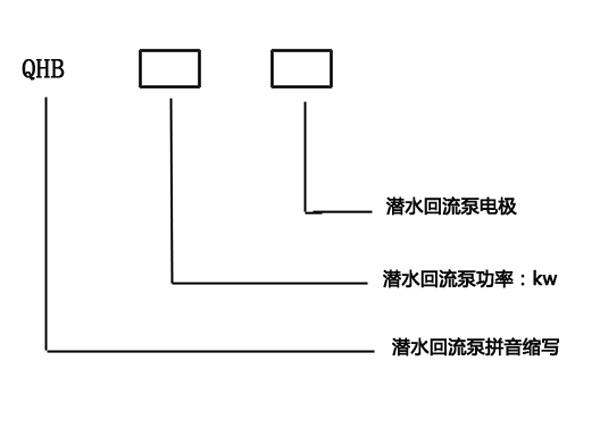

产品型号:

 undefined


潜水回流泵产品用途:



 南京中德潜水回流泵主要用于污水处理环保工程等行业,可用于排送带固体颗粒及纤维的污水、回流污泥、废水。

潜水回流泵为二级污水处理厂混合液回流、反硝化脱氮的用设备。

亦可用于地面排水、灌溉和废水处理 过程中再循环等需要微扬程、大流量的 场所。



结构简介:



潜水回流泵三相鼠龙电机,380V三相50HZ,防护等级IP68,定子绝缘等级F级,直接启动。



潜水回流泵轴承——用终身润滑轴承,使用寿命超过40000小时。



 潜水回流泵叶轮——回流泵配技术的轴向运行的三叶轮,叶轮具有良好的自清洁与免

震动功能。叶轮的设计同时可以满 足大流量与低扬程的要求,并在轴向形成大流量。



潜水回流泵密封——采用潜水电机密封技术,确保密封安全可靠。



潜水回流泵密封监测——当水进入油室后,探头侧漏系统中的湿度传感器将自动发出报警信号,以便及时查出,

防止出现第 二次故障。



温度监测——电机绕组采用安全的过热保护工艺,一旦由于电机过载,介质温度过高或其他原因造 成过热,

温度传感器会在温度超过许用温度极限以前及时发出报警信号或自动关闭水泵。



自动耦合系统——回流泵配单根导轨自动耦合系统,保证快捷的安装、提升和维护。

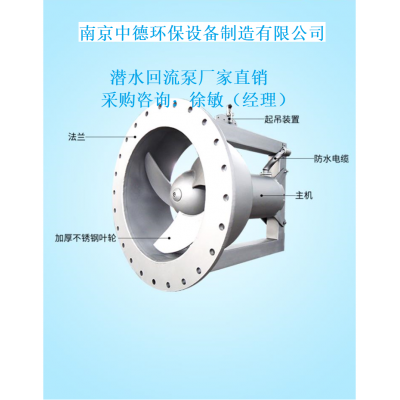

回流泵的构造:

潜水回流泵为潜水型整体设计,封闭式连接。回流泵所有的组件包括电机和齿轮箱都能够在水下连续运转。

回流泵螺旋桨由潜水电机通过齿轮减速驱动。转动头部呈流线锥型,结构紧凑。

回流泵带导流环与穿墙管法兰连接。

回流泵在需要水密密封的临界接触面上为机械加工面,采用金属与金属接触,并采用腈橡胶O形圈。

回流泵及其附件和电缆,均能够连续浸没在大深度为20米的水下而不会损失其水密性。

回流泵外部所有与液体接触的铸铁表面均应用高等级环氧防腐涂料体系保护,小厚度320μ

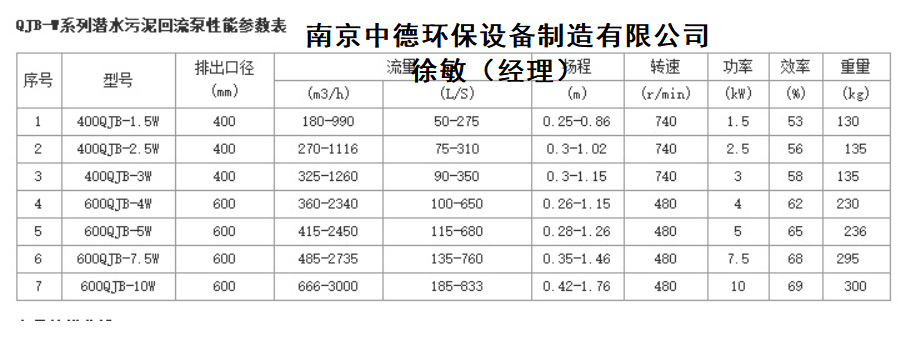

产品参数表:

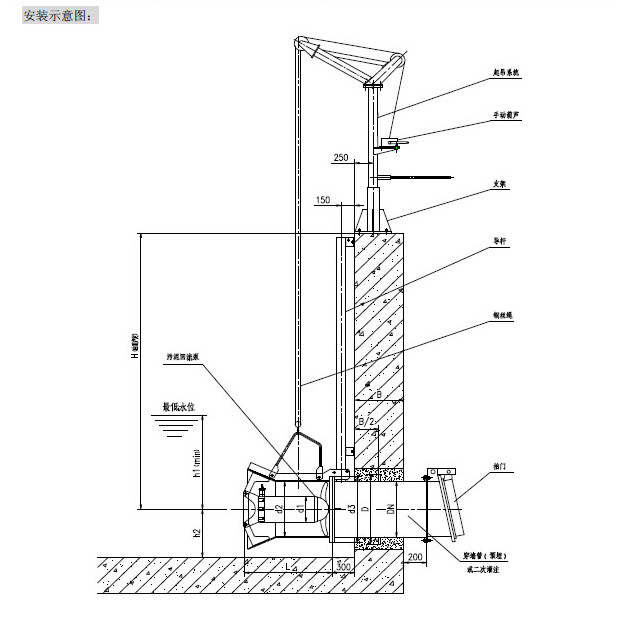

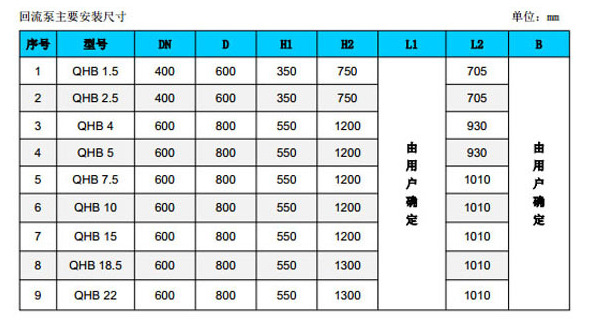

产品安装:

正确安装使用是Q-W型污泥回流泵能长久、正常运转的基本保证。
污泥回流泵采用自动耦合安装系统,不用任何机械拆卸便可以迅速提升设备进行检查和维护。

undefined

undefined

特别提醒用户正确安装使用是该泵长久、正常运转的基本保证。

潜水回流泵采用自动耦合安装系统,不用任何机械拆卸便可迅速提升,方便快捷。

本设备除空墙管需要预埋外,导杆、起吊杆用膨胀螺栓与池体链接,不需预埋件。预埋件和拍门由用户自行采购安装。

了解更多的价格,欢迎联系,获取方案及报价、咨询:

南京中德环保设备制造有限公司

联系人:189 13960 189徐敏(经理)025-5753 0868
