价格：￥0.00/件
品牌：凝动科技
标签： 气动三通阀，冷凝水回收三通阀
DN40：40
DN50：50
DN 65：65
起订：1件
供应：1000件
发货：3天内
发送询价
气动活塞切断阀概述
气动活塞式切断阀(简称气动活塞切断阀)，是气动单元组合仪表中的执行单元。它接收来自调节仪表的信号，控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大，阀体设计新颖，流阻小、额定流量系数大、许用压差大、密封性能优良等特点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程与远程控制系统中。
气动活塞切断阀规格与技术参数
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
额定流量系数Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | ||
额定行程(mm) | 8 | 12 | 20 | 25 | |||||
气缸直径(mm) | 80 | 100 | 125 | ||||||
允许 泄漏量 | 硬密封 | Ⅴ、Ⅵ级 | |||||||
软密封 | Ⅵ级 | ||||||||
工作温度℃ | 硬密封：-40～450 硬密封：-20～ | ||||||||
公称压力(MPa) | 1.6 4.0 | ||||||||
信号压力(KPa) | 0或400～600 | ||||||||
口径：DN40
公称压力：10K、PN16
材质：阀体碳钢，阀内件304
气缸：铝活塞，铸钢压盖
填料：高温PTFE（增强型聚四氟乙烯）
密封：硬密封（304）可达蒸汽温度350℃
工作状态：常开或常闭
连接方式：法兰连接
法兰标准：日标
外观尺寸图：
气缸式三通控制阀（手气两用）
口径：DN50
公称压力：10K、PN16
材质：阀体碳钢，阀内件304
气缸：铝活塞，铸钢压盖
填料：高温PTFE（增强型聚四氟乙烯）
密封：硬密封（304）可达蒸汽温度350℃
工作状态：常开或常闭
连接方式：法兰连接
法兰标准：日标
外观尺寸图：

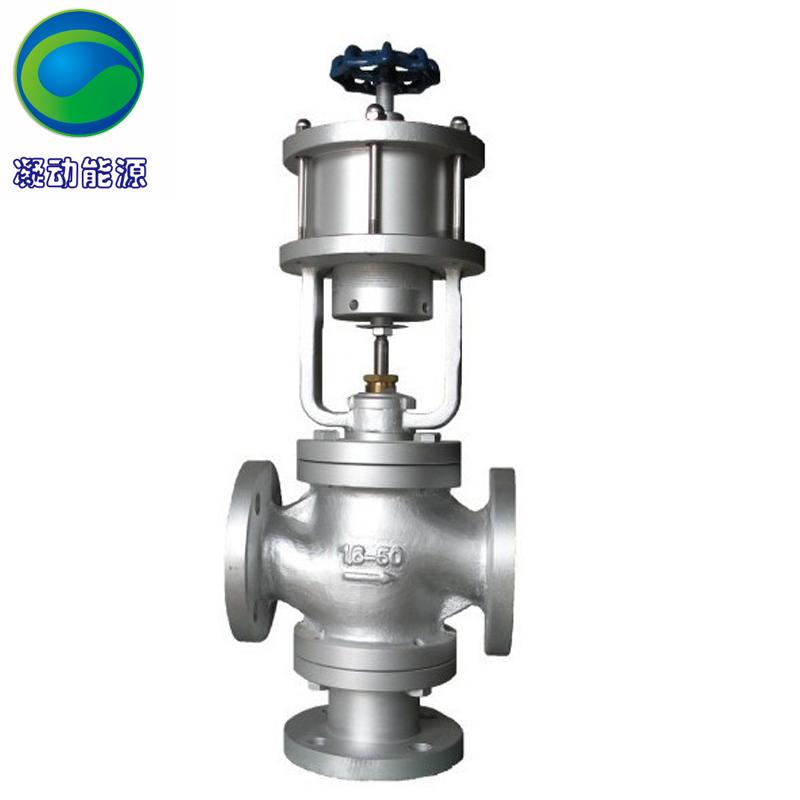

气缸式三通控制阀（手气两用）
