WLS无轴螺旋输送机适用领域及技术参数表;不锈钢无轴螺旋输送机安装角度图1WLS无轴螺旋输送机适用领域及技术参数表;不锈钢无轴螺旋输送机安装角度图2

WLS无轴螺旋输送机适用领域及技术参数表;不锈钢无轴螺旋输送机安装角度

2023-10-23 08:421660询价

价格:¥33800.00/套

品牌:中德

标签: WLS无轴螺旋输送机安装现场;无轴螺旋输送机使用说明书

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

螺旋:锰钢、不锈钢、

起订:1套

供应:180套

发货:3天内

发送询价

WLS无轴螺旋输送机通常是用在污水处理厂的进水房、自来水厂的进水口、各个城市的雨水泵站等,其主要与格栅除污机、污泥脱水间配套使用,

主要是用来输送栅渣和泥饼等物料,也可用来输送颗粒状固体。代替了传统的胶带式输送机,它具备了维修简单、污染少、噪音小、工作效率高等优点。

一、构造:

1、驱动装置:采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机,设计时应尽可能将驱动装置设在出料口端,使螺旋体在运转时处在受拉状态。

2、头部装配有推力轴承,可承受输送物料时产生的轴向力。

3、机壳:机壳为U型或O型,上部加防雨型机盖,材质有不锈钢或碳钢或玻璃钢。

4、无轴螺旋体:材质为不锈钢或碳钢。

5、槽体衬板:材质为耐磨的塑料板或橡胶板或铸石板等。

二、工作过程

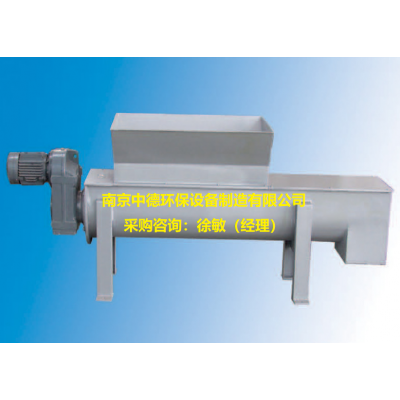

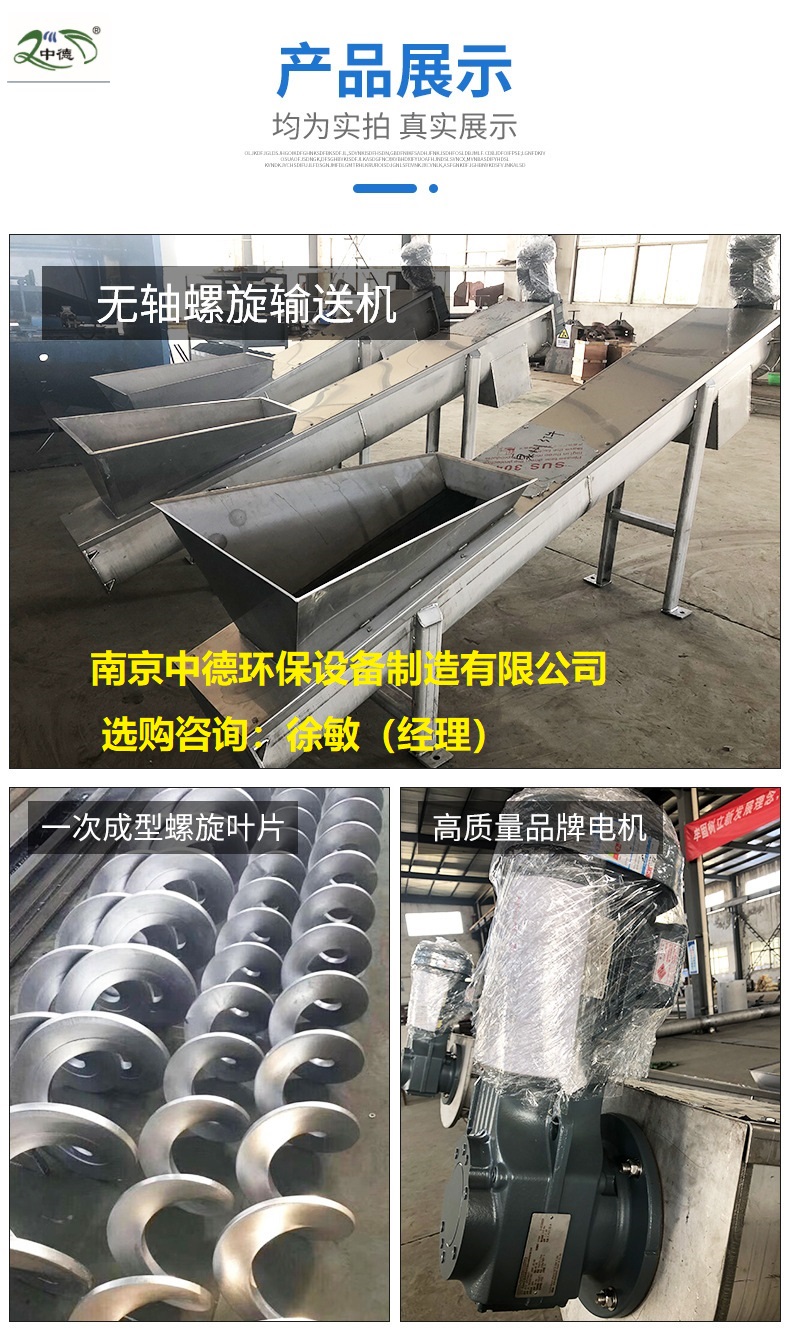

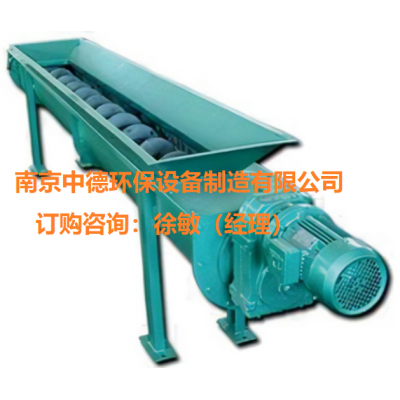

WLS型系列无轴螺旋输送机由无轴螺旋、U型槽、衬板、盖板、出料口和驱动装置等组成。物料由输入,经螺旋推动后由出口输出。

三、结构特点

1、抗缠绕性强,因为无中心轴干扰,对输送带状、粘稠物料、易缠绕物料有特殊的优越性。

2、环保性能好,采用全封闭输送和易清洗的螺旋表面,可保证环境卫生的所送物料不受污染、不泄漏。

3、扭矩大、能耗低,由于螺旋无轴,物料不易堵塞,因而可以较低速度运转,平稳传动,降低能耗。

4、输送量大,输送量是同直径传统有轴螺旋输送机的1.5倍。

5、传送距离长,单机传送长度可达30米,并可根据用户需要,采用多级串联式安装,超长距离输送物料。


四、技术参数

型号WLS260NWLS320NWLS355NWLS420N
螺旋槽宽度(A),mm260320355420
B,mm370430465530
H,mm270340380430
L1.mm150200200200
L2,mm70707070
L3.mm650700750780
B1,mm280350400400
推荐长度L,m≤15≤20≤30
推荐安装角度
≤30°
功率,kW1.5-3.02.2-4.03.0-5.54.0-7.5
输送量,mh410.612.616.8
15°2.87.48.912.3
30°1.85.66.47.6


五、适用领域:

1、污水处理厂运送粗细格栅的栅渣及脱水后的污泥;垃圾处理站输送垃圾。

2、工业废物输送;锅炉上煤系统;固体废料焚烧。

3、粮食、食品、制药等行业有特殊卫生要求的物料输送;粮库、食品厂等膨松物料、散料输送。

4、选矿厂再磨物料及尾矿输送。

5、石油、化工、造纸、建筑、能源等领域有特殊环保要求的物料输送等。

六、操作不当可能会引发以下危险:

1、夹伤和切割:工作时手部或身体接触到旋转部件,如无轴螺旋、链条或皮带等,可能导致夹伤和切割伤害。

2、碰撞和撞击:与运动的物料或设备碰撞或撞击,可能导致身体损伤。

3、窒息和中毒:在处理粉尘或有毒气体的情况下,未正确控制粉尘和气体释放,可能导致窒息和中毒。

4、热和火灾:由于过量加热、摩擦或电气故障等原因,可能导致热和火灾。

5、结构失稳和坍塌:输送机结构松动或坍塌,可能导致整个设备倒塌,造成人员和设备损伤。
