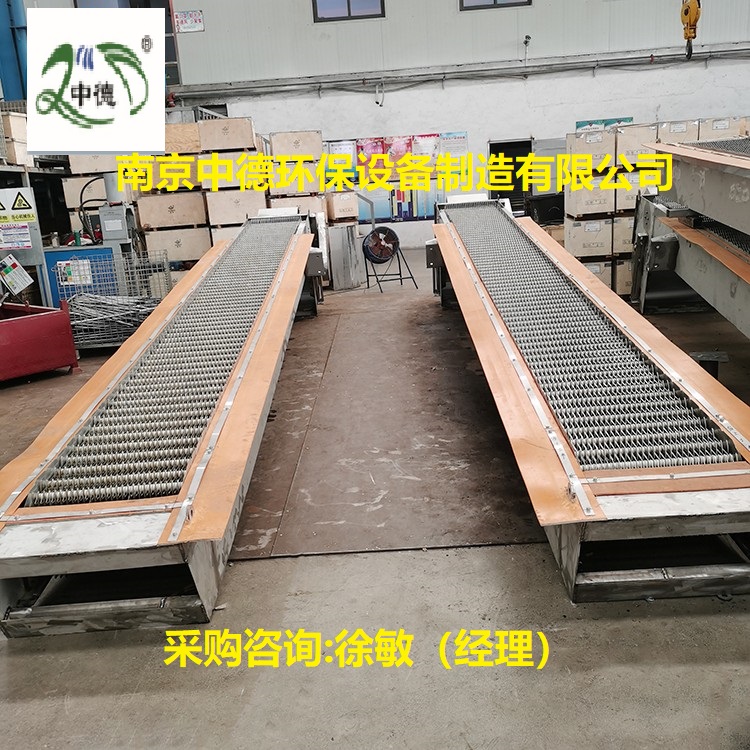

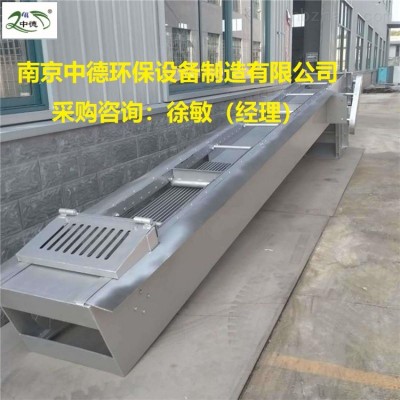

齿耙回转式格栅除污机型号规格说明及选型技术参数图1齿耙回转式格栅除污机型号规格说明及选型技术参数图2

齿耙回转式格栅除污机型号规格说明及选型技术参数

2023-10-23 08:421600询价

价格:¥22200.00/台

品牌:中德

标签: 齿耙回转式格栅除污机外形尺寸图;齿耙回转式格栅除污机供应商

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

附件材质:碳钢、不锈钢、

起订:1台

供应:85台

发货:3天内

发送询价

用途:

  GSHZ型回转式格栅除污机广泛应用于城市污水处理厂、自来水厂、站、电厂进水口,连续自动拦截并清除水中的漂浮物,

保证下道工序的正常运行;也可用作纺织、印染、屠宰、皮革、造纸、酿酒和食品等行业中的固液分离。



  特点:

  1、结构紧凑、电气控制简单,便于实现自动化;

  2、耐蚀性好、能耗省、噪音小;

  3、除污动作连续、排渣干净、分离效率高。



  工作原理:

  该设备由ABS工程塑料、尼龙或者不锈钢制成特殊形耙齿,按一定的排列次序装配在耙齿轴上形成封闭式耙齿链,其下部安装在进渠水体中。

当传动系统带动链轮作匀速定向旋转时,整个耙齿链便自下而上运动,并携带固体杂物从液体中分离出来,流体则通过耙齿的栅隙流过去,

整个工作状态连续进行。

  由于耙齿的特殊结构形状,使耙齿链携带杂物到达上端转向运动时,前后排耙齿之间产生相对自清运动,促使杂物依靠重力脱落。

GF系列回转式格栅除污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备,可广泛地应用于城市污水处理。自来水行业、电厂进水口,同时也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备。

二、工作原理

     GF系列回转式格栅除污机是由一种独特的耙齿装配成一组回转格栅链。

电机减速器的驱动下,耙齿链进行逆水流方向回转运动,将漂浮在水面上的浮渣打捞,耙齿链运转到设备的上部时,由于槽轮和弯轨的导向,

使每组耙齿之间产生相对自清运动,绝大部分固体物质靠重力落下。另一部分则依靠清扫器的反向运动把粘在耙齿上的杂物清扫干净。

    按水流方向耙齿链类同于格栅,在耙齿链轴上装配的耙齿间隙可以根据使用条件进行选择。

当耙齿把流体中的固态悬浮物分离后可以保证水流畅通流过。整个工作过程是连续的,也可以是间歇的。

三、型号规格说明

型号: GF-500-1000-800-5-70

    GF-----回转式格栅除污机

    500----机宽500mm

    1000---渠深

    800-----出渣高度

    5--------耙齿间隙

    70------安装机身倾斜角度

四、产品特点

     该设备的是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好,在无 人看管的情况下可保证连续稳定工作,

及其本身设置了机械过载安全保护装置,在设备发生故障时,剪切销剪断,可以避免设备超负荷工作,损坏设备部件。

     本设备可以根据用户需要任意调节设备运行间隔,实现周期性运转;可以根据格栅前后液位差自动控制设备的启停;

并且有手动控制功能,以方便检修。用户可根据不同的工作需要任意选用。

由于该设备结构设计合理,在设备工作时, 自身具有很强的自净能力,不会发生堵塞现象,所以日常维修工作量很少。

五、技术参数及选型

     本设备为根据用户需要的过水量及土建渠宽、渠深、需要耙齿间隙等需求定制。

      设备规格按机宽尺寸分GF300-3600型。机宽超过1500mm,则做成并联机,中间部分共用墙板。

耙齿栅隙分为1mm、3Mm、5mm、10mm、15mm、20mm、30mm、40mm、50mm等需要规格,

选型由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择,同时选配不同的材质。

      设备沟深由用户定制,可根据用户需要及使用实际情况定定制深度。一般不小于0.8m,不大于15m。

 一般格栅机框架有不锈钢材质和碳钢材质,耙齿有不锈钢材质和尼龙材质,用户根据自身需求选择。

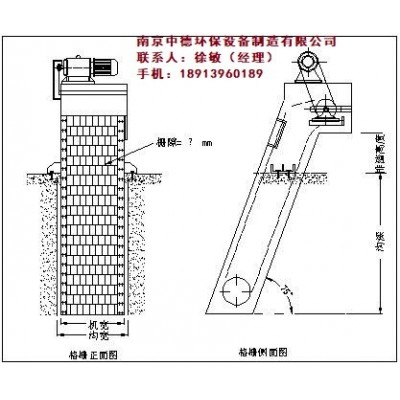

六、外形尺寸图

七、江苏南京中德环保制作格栅机优势

1、公司拥有完整的格栅机加工体系,确保产品出厂质量。

2、我公司可以根据用户需求定制各种场合的各类格栅机。

3、我公司格栅机产品第三方检测报告和出厂检测报告齐全。

4、我公司提供格栅机的免费技术咨询。

咨询热线:025-57530868

了解更多价格,欢迎联系,获取方案及报价咨询

南京中德环保设备制造有限公司

联系人:189 13960 189徐敏(经理)025-5753 0868
