南京中德提供折桨式搅拌机液下碳钢衬胶或不锈钢材质;桨式搅拌机用途和性能说明图1南京中德提供折桨式搅拌机液下碳钢衬胶或不锈钢材质;桨式搅拌机用途和性能说明图2

南京中德提供折桨式搅拌机液下碳钢衬胶或不锈钢材质;桨式搅拌机用途和性能说明

2023-10-23 08:421940询价

价格:¥3390.00/台

品牌:中德

标签: 桨式搅拌机生产厂家;折桨搅拌机选型指南

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

桨叶:碳钢、不锈钢、

起订:1台

供应:180台

发货:3天内

发送询价

1. 设备名称:J B  J折桨搅拌机

2.用途和性能说明:

搅拌器采用桨式搅拌机,运行时能形成的流动状态是上下两个循环流和较强的湍流。

3.主要技术参数

设备名称

折浆搅拌机

型号

J B J-1200

数量

1

材质

碳钢

浆板直径

1200mm

池深

2

工作桥跨度

4

功率

4kw

电机防护等级

IP55

电机绝缘等级

F

电源

380V/50Hz/三相

4.构造

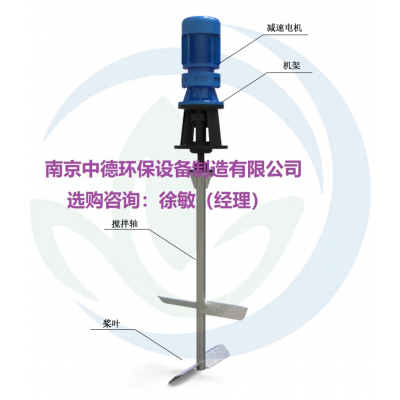

搅拌机包括工作部分(垂直搅拌轴、搅拌机)、支撑部分(轴承装置、机座)和驱动部分(电动机、减-速-机)及连接附件等。

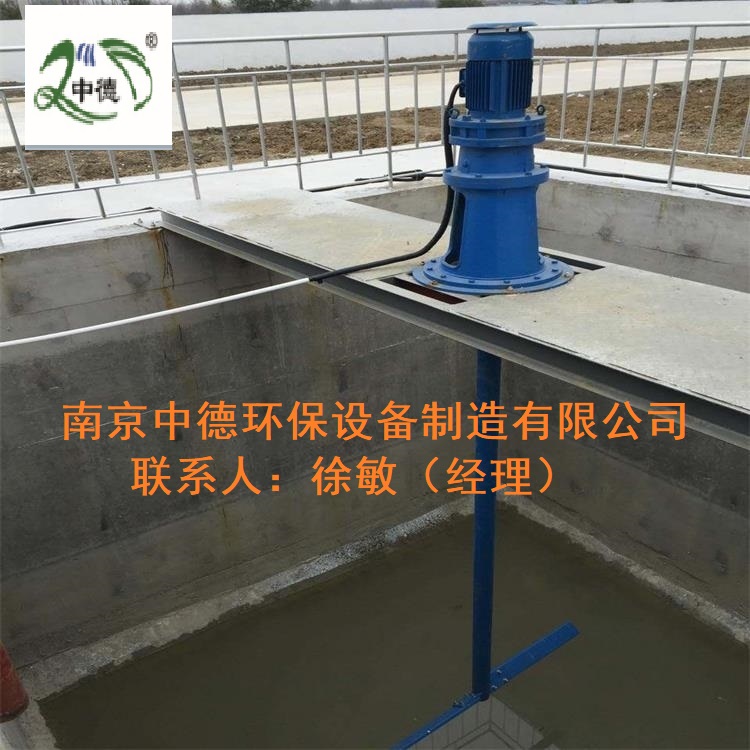

搅拌机驱动装置安装在反应池的顶部,电 动机和减 速机间采用法兰连接,以便于安装和维护。

电机为户外型,绝缘等级F,防护等级为IP55。

(1)减速机

A.每台搅拌机配备一台减-速机,减-速机采用K-H-V行星传动原理以及短辐摆线齿形相结合的新颖传动机械,此减速机具有强大的承载能力,高减速比,高传动效率,小的体积,极低的噪音以及较长的使用寿命。在指定的运行范围内,减速机能连续运行。

B.减 速机所有的传动部件都经过严格处理,精密加工,研磨,接触和润滑良好,运行平稳,噪音低,输出轴和输入轴均无附加的轴向力,使用寿命长。

C. 电动机、摆线轮和所有轴承的更换及加油系统的维修方便,减速机上安有起重吊耳。

D. 所有支撑轴承都为抗磨损球形或圆柱型轴承。减速机中所有抗磨轴承的使用寿命达到50,000小时以上。

E. 露在减速机外部的轴承用油脂润滑,安装时用油脂调整、密封。其它轴承和摆线轮采用油杯连续溅喷润滑,或油连续润滑。

F. 减速机有防渗油装置,并用油尺控制正常的油位。

G. 为承担传动轴及叶轮的重量,防止运行时由于荷载作用导致的轴倾斜,以及防止当搅拌机运行时齿轮不对中,减速机的输出轴具有足够的尺寸和刚度。

(2)传动轴

A. 传动轴用碳钢管制成。制成后进行退火处理,桨式搅拌机传动轴为悬臂轴,不采用底部固定轴承。轴表面无缺损杂质,以消除它对轴的疲劳强度和耐腐蚀的影响。轴垂直度以及精确度准确,每米轴长,允许偏差为1mm。

B. 动轴的叶轮槽在设计上应考虑叶轮的上下移动,间距为150mm,叶轮的移动不影响其它装置。

C. 搅拌机轴用不锈钢D型夹壳联轴器与输出轴连接,连接充分对中。

D. 传动轴的设计不设稳定器,其运行速度限定在第一调和振动频率的65%以内。对临界速度、扭矩和弯力的计算都充分考虑桨叶和转轴的质量和惯性。

(4)桨叶

叶片材质为碳钢。

5)驱动电机

A.电动机为卧式交流鼠笼感应电动机,其设计、制造和出厂实验都应符合相应标准,防滴漏型,380V、三相、50HZ,输出功率保证不超过电动机铭牌上所示功率。

B.电动机在海拔3000m的高度运行,保证能满足额定功率。

C.电动机的功率能够满足搅拌机的特定需要。

5.材质及防腐

搅拌机水下部件(轴及桨叶)采用碳钢材质并z做防腐处理。

6.供货范围

主轴、搅拌叶片、驱动装置及连接附件等。
