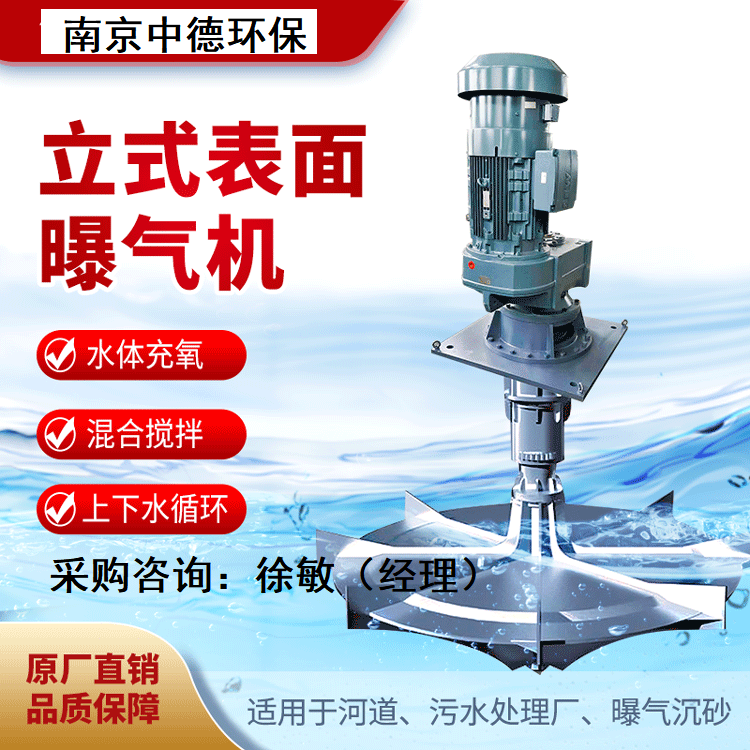

PDS倒伞型立式表面曝气机

1.设备名称 :倒伞型立式表面曝气机

   型号表示 倒伞型立式表面曝气机

2.主要技术参数见表

          叶轮直径D

参数

φ1400

Φ1650

Φ2550

Φ2850

Φ3000

Φ3250

叶轮转速

(r/min)

62

52

43

42

37

35

充氧量

(kgО2/h)

20

26

58

78

110

130

电机功率

(kW)

11

15

30

45

75

90

                       (mm)

H

1100

1350

1500

1600

1650

1750

h

315

400

500

600

700

750

H1

420

870

1150

1250

1300

1400

                  寸    (mm)

E

550

650

700

750

800

850

d

Φ400

Φ650

Φ700

Φ750

Φ800

φ850


3.用途

倒伞型系列立式表面曝气机是污水处理专用机械设备,广泛适用于活性污泥污水处理工艺的构筑物,还适用于河流曝气及氧化塘。、


4.特点

(1)采用专用立式减速器,结构紧凑、重量轻;

(2)由于采用立式结构,减速机没有水平密封,根除了卧式结构输入轴端漏油的可能;

(3)倒伞叶轮径向推流能力强,完全混合区域广,动力效率高,不挂脏,不堵塞。

(4)增加重载轴承设计,有效保证设备的使用寿命。

(5)有效的防腐处理,提高设备抗腐蚀性,延长使用年限。

(6)选用牌子的减速器及电机,提高设备的整体质量,减少维护量。

5.构造及工作过程

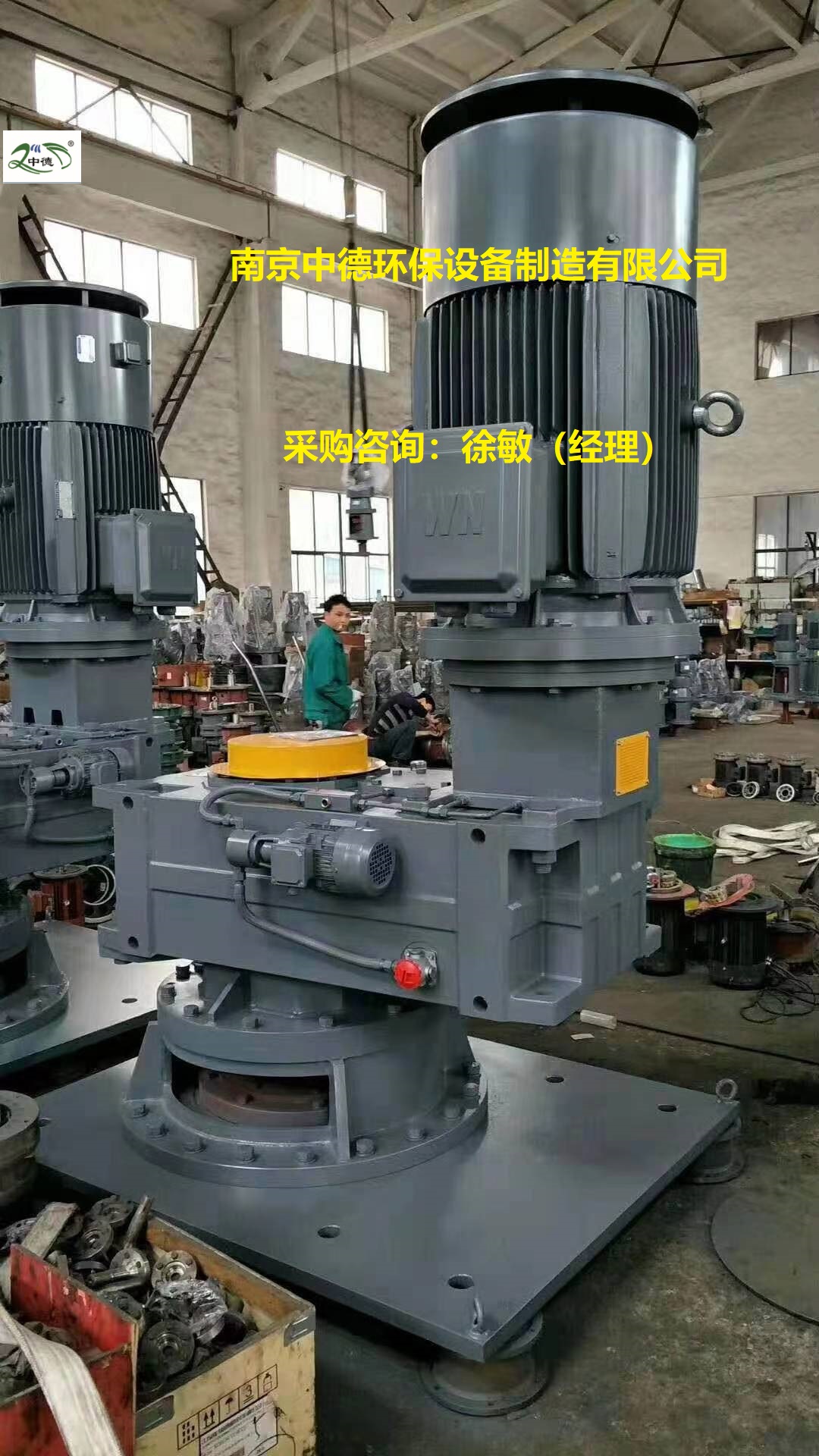

曝气机由电动机、立式减速机、机架、联轴器、主轴、倒伞型叶轮和控制柜等组成。

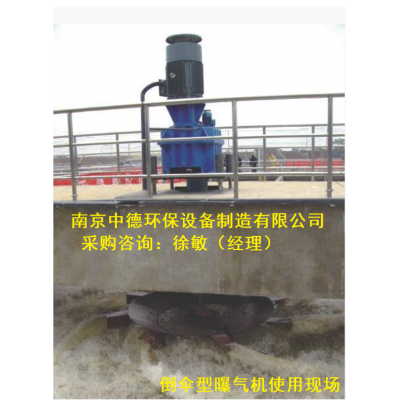

在倒伞型叶轮的强力旋转推进作用下,水呈幕状自叶轮边缘甩出,形成水跃,裹进大量空气,使空气中的氧分子迅速溶于污水中,同时由于污水上、下循环,不断更新液面,使污水大面积与空气接触,进而有效能地吸氧,对污水进行生化和氧化作用,达到净化污水的效果。

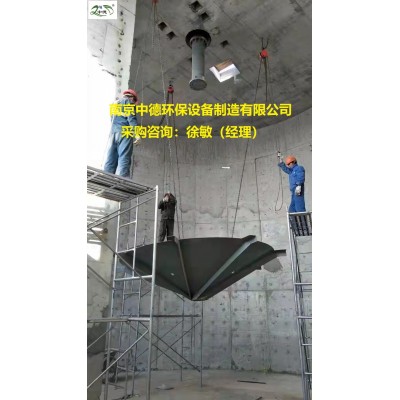

6.安装与调试要求

1)按图三基础图检查机器安装基础是否符合要求,安装前应清理干净;

2)安装下垫板,用薄铁皮调整高度,并用水平仪测量两方向上的水平,两垫板的高度差应≤1mm;

3)安装减速箱,及倒伞主轴;安装后要保证各部分连接牢靠。

4) 安装后,按技术要求进行检验,保证其允差值符合规定的指标。

5) 检查和加注润滑油脂。

6) 空载运行2小时,传动平稳,无异常噪音。

7) 进行现场负载试验。

7.材质

叶轮                          碳钢

联接件                        不锈钢

所有连接附件、地脚螺栓        不锈钢

主轴                          碳钢

机架                          铸件

8.供货范围

(1)低速立式表曝机主机;

(2)软启动柜;

(3)安装附件

9.电气控制

    控制箱由断路器、交流接触器、热继电器组成,具有过载、短路、缺相等保护功能,控制倒伞型立式表面曝气机的起停,也可通过设置PLC接口对倒伞型立式表面曝气机的运行进行自动控制。

了解更多的价格,欢迎联系,获取方案及报价、咨询:

南京中德环保设备制造有限公司

采购咨询:025-5753 0868  徐敏(经理) 189 13960 189
