LSSF螺旋式砂水分离器技术性能描述
1．设备名称 LSSF 螺旋式砂水分离器
2．设备型号 LSSF-320
3．主要技术参数
| |
安装位置 | 细格栅与沉砂池设备间内 |
设备名称 | 螺旋式砂水分离器 |
介质种类 | 砂水混合物 |
数量(台) | 1 |
功率(KW) | 0.37 |
电机防护等级 | IP55 |
绝缘等级 | F |
380V，3ph，50Hz |
4．用途
将从旋流沉砂池中排出的砂水混合物进行有效的砂、水分离。

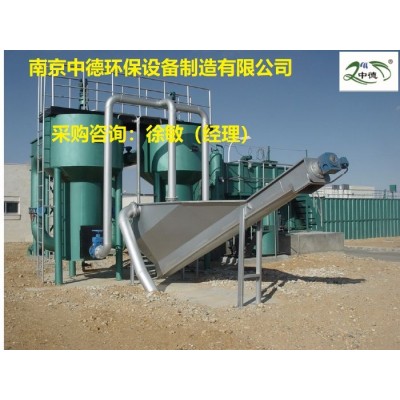

5．构造及工作原理
砂水分离器的箱体由贮水槽，U形槽两部分构成在贮水槽的上端设置进水法兰，接受自沉砂池排出的混合液，在进水口下面设置布水板，减少进水的冲力，在贮水槽的侧面设置出水法兰，回水经溢流堰板由出水口排出。U型槽体内设可换耐磨衬板，支承螺旋体。无轴螺旋由电机、减速机驱动作回转运动，无轴螺旋的位置沿长度方向可调，以解决螺旋在使用过程中可能会出现的伸长问题。
工作原理：砂水混合液从分离器一端顶部输入贮水箱，混合液中比重较大的固体如砂粒等沉淀于贮水箱下部的U型槽中，在螺旋体的推动下，砂粒沿斜置的U型槽向上提升，离开液面后继续推移一段距离，在砂粒充分脱水后从排砂口排出，而与砂分离后的水则从溢流口排出，进入厂内污水管道。
6．产品特点
6.1本产品是在消化引进产品，并根据产品在我国污水厂的使用反馈意见而改进设计的。已解决了产品衬条更换不便和螺旋位置不可调的缺点。
6.2分离效率可达96～98%，可分离出粒径≥0.2mm的砂粒。
6.3采用无轴螺旋，无水中轴承，维修方便。
6.4结构紧凑，重量较轻。
6.5新型的传动装置，其关键部件—减速器为轴装式，不用联轴器，安装对中方便。
6.6衬条为快装式，便于更换，减少停机时间。
6.7螺旋位置可调，便于调整其尾端和箱壁的安全间隙。
7．主要零部件材质
箱体 不锈钢(304)
螺旋体 不锈钢(304)
输砂槽 不锈钢(304)
耐磨衬里 尼龙
盖板 不锈钢(304)
机架 不锈钢(304)
紧固件 不锈钢(304)
电机减速机 国产品牌
8．配套范围
电机减速器、电控柜、轴头、无轴螺旋、水箱、衬板、进出水法兰、机架、连接附件等。
9．制造及质量保证措施
严格执行Q/320123NSB100-1998及CJ/T3048-1995标准，按照已通过的ISO9001质量体系进行管理，并对所有外购件承担终质量责任。
