价格：￥22000.00/套
品牌：南京中德
主机：碳钢、不锈钢
安装配件：碳钢、不锈钢、
耙齿：不锈钢、尼龙
供应：180套
发货：3天内

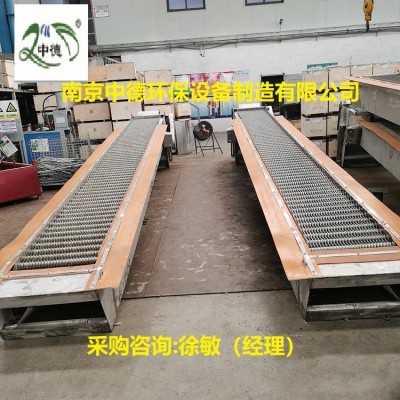

GSHP回转耙式格栅除污机技术性能描述
二、产品的技术说明及其它：
1．供货范围
我方成套提供装配完整的回转式格栅除污机及安全、有效运行所需的附件：
·驱动装置（电机、减速机）
·链条
·齿耙
·回转轴
·链轮
·导轮
·支撑架体
·清渣机构
·所有联接附件、地脚螺栓
2．主要技术参数：
| 型号：GSHP-1540*2.5 | |
安装位置：进水站 | 数量：2台 | |
| 格栅宽（mm） | 1440 |
栅条长度（mm） | 2500 | |
栅条间距（mm） | 20 | |
安装角度（º） | 70 | |
功率（KW） | 1.5 | |
噪声（dB） | ≤80 | |
工作制 | 24h/d | |
供电电源 | 三相380V 50Hz | |
防护等级 | IP55 | |
排渣高度（mm） | 1200 | |
| 类型 | 回转式 |
传动类型 | 电动 | |
过载保护 | 机械/电气双重保护 | |
水下漆膜厚度（μm） | 230 | |
3．用途
该机型为链传动多耙固定式机械格栅除污机，适用于污水和雨水泵站及污水处理厂, 拦截和去除污水中较大杂质、漂浮物和悬浮物，减轻后续工序负荷。
4．构造及工作过程
回转耙式格栅除污机是由多组齿耙装配在回转链上，随着链条做回转运动，同时齿耙插入到固定栅条中，将栅前拦截的污物带出水面，并随着链条的回转运动将污物自卸到格栅后的输送机中，液体则通过栅条的栅隙流过去，整个工作状态连续进行。
5．本公司产品特点
（1）结构紧凑，整机性能好，通水面积大，运行稳定可靠。
（2）操作简单，清污效果好，效率高，寿命长。
（3）维修方便，栅体水下部分无固定螺丝。
（4）格栅回转循环、捞渣、除污工作实行全自动控制。
（5）具有自动、点动、急停、切断等控制功能，便利运行与维护保养。
（6）每台清污机配置一套控制箱（户内）、一套按钮箱（户外、防水、不锈钢材料）电气元件全部采用原装国产一线产品，具有自动控制的接口。
（7）具有机械、电气双重过载保护装置。
A．机械保护措施：在传动链轮中设有安全销，能在过载情况下瞬间切断安全销，预防传动件损坏。
B．电气保护：在电气设计中设有过流保护，保证在设备出现故障后能有效地保护电机不被烧坏。
（8）清污机的链条采用不锈钢材料，链条的小转轮也为不锈钢材料；链条水下导向部分采用滑道方式，无须加润滑油，从而使链条不易被污物卡住。
（9）驱动装置设有防护罩，既满足室外安装的要求，又便于检查和维修；
（10）在链条和齿耙之间设置链板，与设备的堵水边角钢形成封闭结构，使齿耙链成为封闭式链条，从而阻止了垃圾进入机内运行轨道，防止链条梗死等故障；
（11）当齿耙链运行到设备后部时，齿耙与栅条发生相对位移，进行自清理运动，栅渣落入栅渣小车中。因而不会发生堵塞现象，故日常维修的工作量很少且格栅底部不会有污物堆积死角。
（12）设备进行安装时，与沟壁接触的两侧用橡胶密封带密封，并用钢压条固定；底部齿耙链前设有一平板及橡胶密封带，达到设备与土建密封，防止水中杂质流漏。
（13）在设备上部两侧设有检修孔板，即使由于大的杂物使耙齿及其它部件损坏，也只要在工作平台更换损坏的耙齿和零件，勿需水下维修，不影响过水流量。
6. 材质
框架 不锈钢（SS304）
栅条 不锈钢（SS316）
链条 不锈钢（SS316）
链轮 不锈钢（SS316）
传动轴 不锈钢（SS304）
齿耙 不锈钢（SS304）
紧固件 不锈钢（SS304）
7．验收标准
设计、制造、试验及验收均执行建设部行业标准CJ/T3848-1995〔平面格栅除污机〕。见附件。
8．其他技术说明
8.1出厂检测与验收
每台设备经检查试验合格,并附有产品合格证、使用维护说明书、外购件的质保书和合格证。
设备出厂前，在厂内进行整机空载试运转，检验项目应包括：外观检查、各种材料的检验、齿耙额定载荷的检测、链条各链板与销轴的连接检查、机座的焊接和紧固件连接的检查、噪声的检测、以及其他项目的检测。
8.2现场安装与验收
8.2.1设备到现场后，我方的技术代表到工作现场负责安装。
8.2.2在全部设备安装后，我方负责进行运行调试和现场测试，并进行工作现场培训。
8.3铭牌与标志
铭牌固定在明显的位置。铭牌内容如下：
设备名称、设备型号、主要技术参数、电机功率、电压等级、出厂日期、出厂编号等。
铭牌装在设备合适、显著的位置上。
8.4 运输、包装
我方保证运输过程中设备均有牢固的包装，防腐层不会损坏，确保设备安全到达交货地点。
8.5交货期
按照合同规定分批到货。
8.6 质量保证及承诺
8.6.1清污机金属件的正常使用寿命为三十年；耙齿材料耐磨损、耐腐蚀，使用寿命10年以上。
8.6.2我方保证设备在经正确安装、正常操作和保养条件下，在寿命期内运行良好。
8.6.3我方保证所提供的货物如发生故障，在接到需方通知后24小时内予以答复，在需方要求时，我方的技术人员必须在接到需方通知后2日之内到现场进行修理。
8.6.4全套设备质保期二年，在质保期内，我方免费修理并负责更换有缺陷零件或整机。
8.6.5我方按合同条款规定，及时提供设备的安装调试及技术培训等技术服务。
8.7耗材和专用工具
我方提供设备中必要的随机耗材、专用工具，并按质保期内的用量列出耗材的名称、数量，并按此内容供货。
