南京中德供应潜水推流器聚胺酯桨叶直径1100MM—2500MM;低速推流器选型注意事项图1南京中德供应潜水推流器聚胺酯桨叶直径1100MM—2500MM;低速推流器选型注意事项图2南京中德供应潜水推流器聚胺酯桨叶直径1100MM—2500MM;低速推流器选型注意事项图3

南京中德供应潜水推流器聚胺酯桨叶直径1100MM—2500MM;低速推流器选型注意事项

2023-10-23 08:421810询价

价格:¥11980.00/套

品牌:南京中德

标签: Q型低速推流器的安装系统图纸;低速潜水推流器技术参数

主机:碳钢、不锈钢

安装配件:碳钢、不锈钢、

叶轮:碳钢、不锈钢、玻璃钢、聚氨酯

供应:180套

发货:3天内

发送询价

潜水推流器主机、桨叶的详细介绍

Q型低速推流器的结构及性能特点

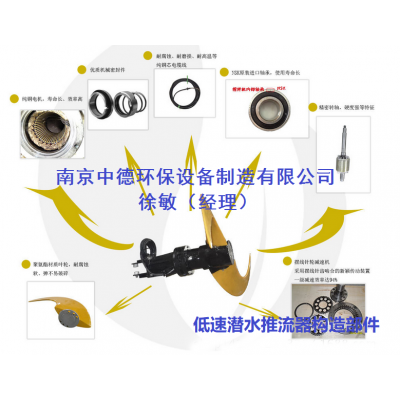

Q型低速推流器主要由潜水电机减速机、螺旋推进叶轮、密封、手摇卷扬机构、安装系统和电气控制装置等配套组成。

1、结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长。

2、叶片具有自洁功能,可防杂物缠绕、堵塞。

3、与曝气系统配合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。

4、电机绕组为F级绝缘,防护等级为IP68,选用一次润滑免维护进口轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加安全可靠。

5机械密封的摩擦付材质为耐腐蚀的碳化钨,所有紧固件均为不锈钢材质。

6、在规定的条件下,故障前平均运行时间不小于10000小时,整机使用寿命不小于年。

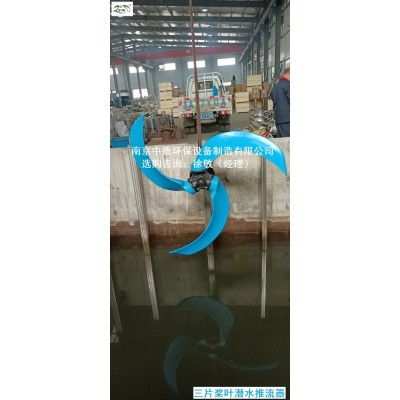

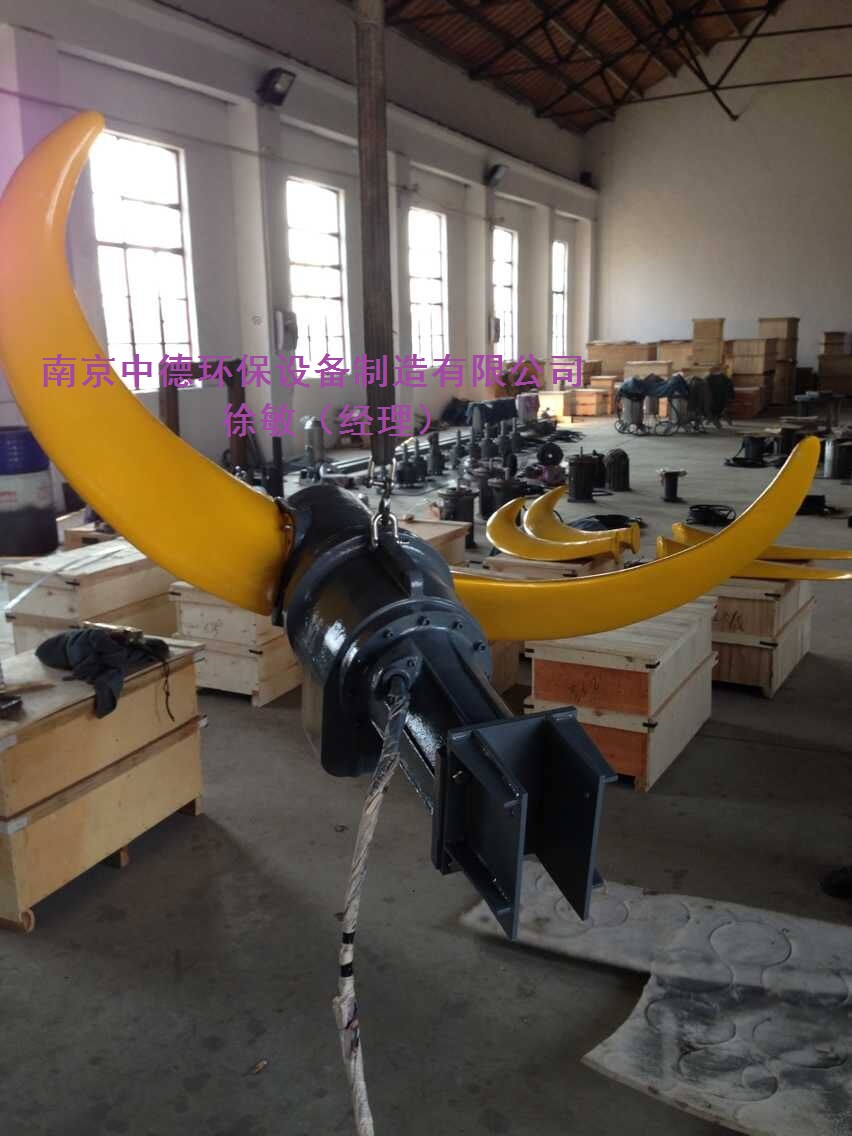

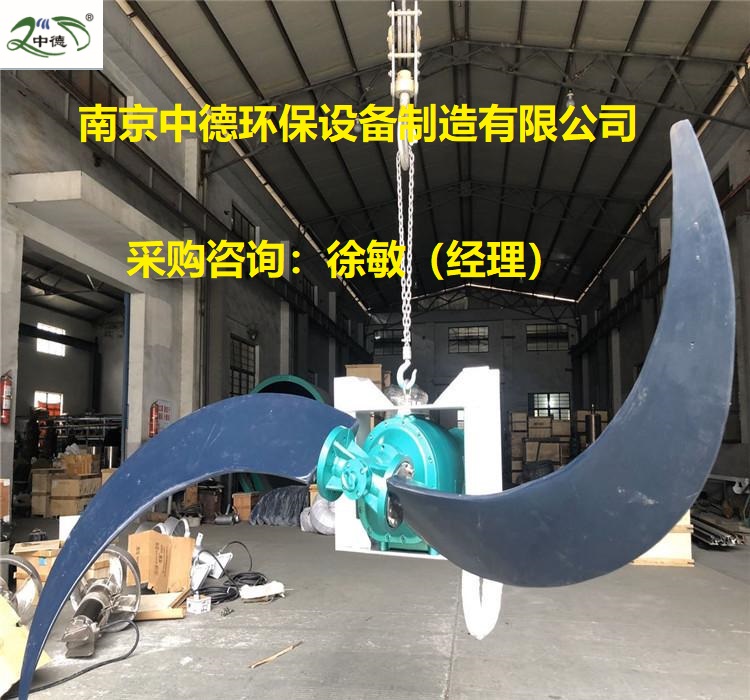

7潜水推流器桨叶由弹性聚氨脂或玻璃钢制成,能承受变化的负荷,推力被平均分配,具好水力设计。叶片为双香蕉形或三叶螺旋桨形,用高密复合聚胺酯浇铸,有效防止了叶片的断裂问题;叶片进口边向后弯曲,具有自动清洗性能;采用法兰式锁紧螺母紧固在轴上,在起吊维修时,容易拆卸更换。与轮鼓连接方式一般采用法兰式螺栓联接,也有老式采用插入式键槽固定,要订制,需提供键槽尺寸长、宽等参数。

    8、聚氨脂或玻璃钢桨叶按直径大小可分为:1100MM1400MM1600MM1800MM2000MM2200MM2500MM。按叶片数量又可分为:三叶式,二叶式。

二、Q型低速推流器的用途及适用条件

低速推流器适用于各种水处理工艺和工业进程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

Q型低速推流器可在下列条件下正常连续运行:

1、介质温度不超过40°C

2、介质的PH值在5-9

3、介质密度不超过115KG/M^3

4、低速推流器长期潜水运行,潜水深度一般不超过20

三、Q型低速推流器的选型注意事项

Q型低速推流器的选型是一项比较复杂的工作,选型的正确与否直接影响设备的正常使用,作为选型的原则就是要让搅拌机在适合的容积里发挥充分的搅拌功能,一般可用进速来确定。根据污水处理厂不同的工艺要求,搅拌机合适的进速应保证在0.15~0.3M/s之间,如果低于0.15m/s的进速则达不到推进搅拌效果,超过0.3m/s的进速则会影响工艺效果且造成浪费。所以在选型前先确定低速推流器运用的场所,如:污水池、污泥池、生化池;其次是介质的参数,如:悬浮物含量、粘度、温度、PH值;还有水池的形状、水深等。

Q型低速推流器所需的配套功率是按容积大小、搅拌液体的密度和搅拌深度而确定的,根据具体情况采用一台或多台搅拌机。

四、Q型低速推流器型号说明

Q1.5/4-1800/2-42/S/P

Q———低速推流器(潜水推进器)

1.5——-电机功率(KW

4——-潜水电机级数

1800——-叶轮直径(mm

2——-叶片数量

42——-额定转数(r/min

S/P/G——-材质:S代表不锈钢,P代表聚氨酯,G代表玻璃钢

五、Q型低速推流器技术参数

搅拌机系列型号

额定功率

额定电流

叶轮直径

叶轮轮速(r/min

重量

kg

kw

A

mm

低速推流器

Q3/4-1100/2-135/P

3

6.4

1100

135

135

Q1.5/4-1800/2-42/P

1.5

3.6

1800

42

158

Q2.2/4-1800/2-50/P

2.2

4.9

1800

50

162

Q3/4-1800/2-56/P

3

6.8

1800

56

162

Q4/4-1800/2-65/P

4

8.8

1800

65

165

Q1.5/4-2500/2-36/P

1.5

3.6

2500

36

170

Q4/4-2500/2-42/P

4

8.8

2500

42

185

Q5/4-2500/2-56/P

5

11

2500

56

185

六、Q型低速推流器的安装系统

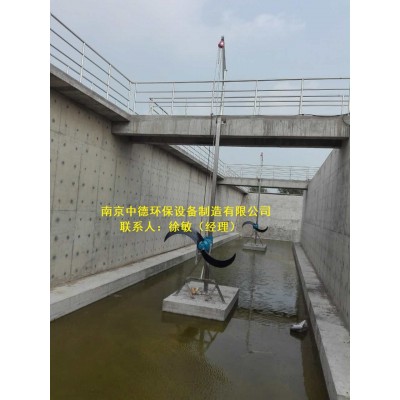

    安装系统主要由手拉葫芦、起吊架、吊架座、起吊环链、导杆、限位架、底座等组成。低速推流器通过导轮沿导杆上下移动,起吊架安装在起吊架座上并可绕其定位轴线旋转360°,以方便安装及维护本安装系统的限位架为“T”子形,上端与低速推流器体接触,横向用螺栓与导杆联板联接(导杆联板待低速推流器位置调整正确后焊在导杆上),下端用膨胀螺栓固定。为增加低速推流器运行时的可靠性,减缓潜低速推流器运行中的振动,在低速推流器与限位架加设V形橡胶减震块。

    Q型低速推流器的安装系统材质采用不锈钢和碳钢防腐供选择;
