QDX3-D8带底座电动蜗轮箱，部分回转型基座拐臂式齿轮箱是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。

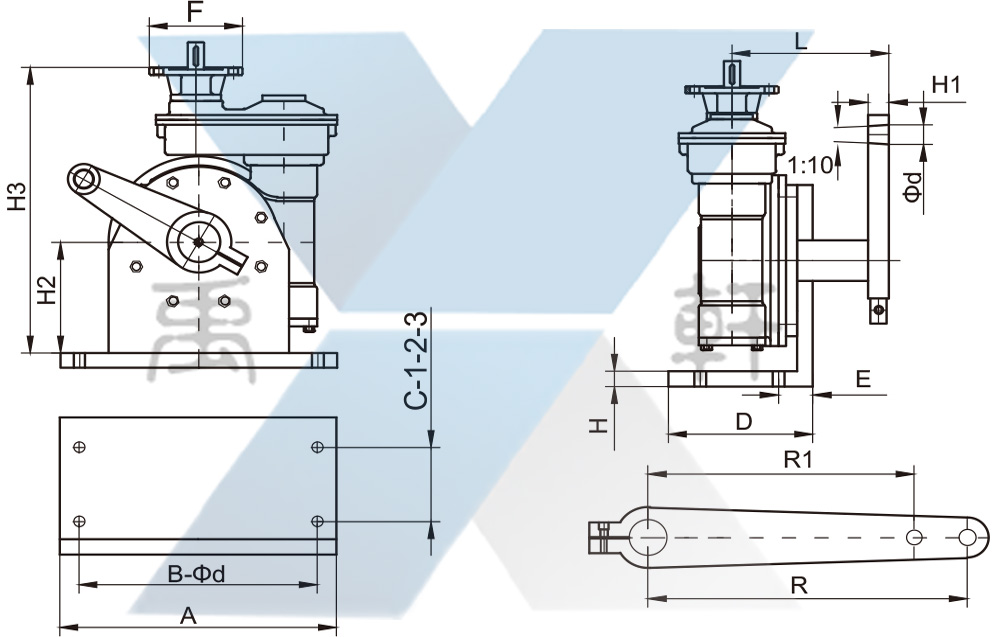

QDX3-D8带底座电动蜗轮箱结构尺寸：
尺寸型号 | QDX3-JZ-1 | QDX3-JZ-2 | QDX3-JZ-3 | QDX3-JZ-4 | QDX3-JZ-5 | QDX3-JZ-6 | QDX3-JZ-7 | QDX3-JZ-8 | QDX3-JZ-9 |
A | 160 | 160 | 295 | 350 | 410 | 520 | 520 | 630 | 630 |
B | 140 | 140 | 223 | 270 | 338 | 448 | 448 | 580 | 580 |
4-014 | 4-014 | 4-018 | 4-022 | 6-022 | 6-022 | 6-022 | 8-022 | 8-022 | |
c | 1x70 | 1x70 | 1x94 | 1x102 | 2x80 | 2x80 | 2x80 | 3x70 | 3x70 |
D | 135 | 135 | 165 | 185 | 275 | 275 | 275 | 320 | 320 |
E | 36 | 36 | 48 | 50 | 56 | 62 | 62 | 70 | 70 |
F10 | F10 | F10 | F10 | F10Z20 | F10Z20 | F14Z30 | F14Z60 | F14Z60 | |
r | Z10 | Z10 | Z20 | F14 | F14Z45 | F14Z60 | F16Z120 | F16Z180 | F16Z180 |
H | 15 | 15 | 20 | 25 | 30 | 30 | 35 | 45 | 45 |
H1 | 20 | 20 | 20 | 30 | 35 | 40 | 40 | 40 | 40 |
H2 | 115 | 115 | 150 | 180 | 210 | 220 | 220 | 270 | 405 |
H3 | 290 | 300 | 430 | 430 | 530 | 565 | 630 | 725 | 1025 |
L | 165 | 180 | 225 | 225 | 280 | 295 | 300 | 310 | 490 |
R1 | 160 | 160 | 200 | 200 | 250 | 250 | 250 | 400 | 400 |
R2 | 200 | 200 | 250 | 250 | 300 | 300 | 300 | 500 | 500 |
Od | 18 | 18 | 20 | 30 | 30 | 38 | 38 | 38 | 38 |
可选输入扭矩 | 30Nm | 70Nm | 60Nm | 60Nm | 120Nm | 120Nm | 250Nm | 250Nm | 250Nm |
45Nm | 90Nm | 200Nm | 300Nm | 450Nm | 600Nm | 1200Nm | 1800Nm | 1800Nm | |
速比调整范围 | 80:1 | 80:1 | 200:1 | 335:1 | 300:1 | 415:1 | 450:1 | 640:1 | 920:1 |
44:1 | 44:1 | 50:1 | 50:1 | 50:1 | 55:1 | 65:1 | 65:1 | 82:1 | |
输出扭矩 | 600Nm | 1200Nm | 1500Nm | 2500Nm | 4500Nm | 6500Nm | 10000Nm | 20000Nm | 32000Nm |
2500Nm | 4000Nm | 6500Nm | 10000Nm | 20000Nm | 32000Nm | 46000Nm |
