价格：￥0.00/件
品牌：上海禹轩
标签： 阀门蜗轮箱
发货：3天内
QDX3-D6推力型电动蜗轮箱，部分回转型阀门装置是一款90°部分回转驱动装置，适用于球阀、蝶阀、旋塞阀等类型阀门。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。DF系列与电装接盘为SO 5211标准

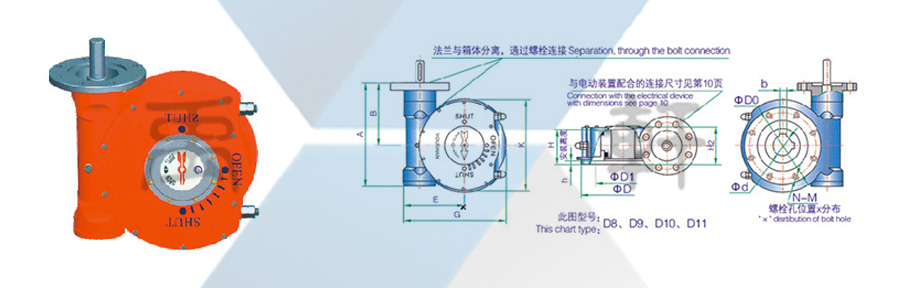

QDX3-D6推力型电动蜗轮箱结构尺寸：
型号 Model | D3-F | D4-F | D5-F | D6-F | D7-F | D8-F | D94-F | D10-F | D11-F | D12-F |
技术参数Technical - parameters | ||||||||||
速比 Ratio | 41：1 | 48：1 | 55：1 | 50：1 | 55：1 | 57：1 | 65：1 | 63：1 | 67：1 | 81：1 |
限位调整 Limit-adjustment | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
蝶阀 Butterfly valve DN | 125-150 | 200-250 | 300-350 | 400-450 | 450 | 500-600 | 700 | 800 | 900-1000 | 1100-1200 |
球阀 Ball-valve DN | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 | 500 | 600 |
连接尺寸 Connection-size | ||||||||||
法兰外圆（D） | 125 | 150 | 175 | 210 | 230 | 260 | 300 | 350 | 415 | 475 |
连接孔中心PCD(D0) | 102 | 125 | 140 | 165 | 185 | 200 | 254 | 298 | 356 | 406 |
凹面 Concave（D1） | 70×4 | 85×4 | 100×4 | 130×5 | 150×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 |
孔数-螺栓 Bolt（N-M） | 4-M10 | 4-M12 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M16 | 8-M20 | 12-M20 | 12-M20 |
| 标准轴孔 Bore（d） | 24 | 28 | 38 | 45 | 50 | 60 | 70 | 80 | 100 | 110 |
键宽Key（b）×键高Key-High×条数NO.×90° | 8×7×1 | 8×7×1 | 10×8×1 | 12×8×2 | 16×10×2 | 16×10×2 | 16×10×2 | 20×14×2 | 25×14×2 | 28×16×2 |
可选轴孔（d-limit） | 22-26 | 28-36 | 32-40 | 38-48 | 50-55 | 45-60 | 55-70 | 70-90 | 80-100 | 90-120 |
安装高度 Install-height（H） | 65 | 80 | 75 | 95 | 95 | 110 | 120 | 130 | 160 | 180 |
外型尺寸Appearance-size | ||||||||||
A | 186 | 205 | 236 | 280 | 305 | 325 | 360 | 420 | 490 | 570 |
B | 118 | 130 | 143 | 165 | 175 | 188 | 188 | 245 | 295 | 330 |
E | 96 | 115 | 139 | 171 | 181 | 192 | 224 | 250 | 306 | 365 |
G | 169 | 203 | 245 | 291 | 314 | 338 | 378 | 433 | 522 | 612 |
H2 | 74 | 88 | 97 | 125 | 131 | 128 | 154 | 152 | 185 | 203 |
K | 150 | 190 | 210 | 250 | 270 | 300 | 330 | 400 | 470 | 580 |
