QDX3-D9双级电动蜗轮箱产品概述
QDX3-D系列部分回转型阀门电动装置是一种90°回转型阀门驱动装置,适用于大规格的球阀、蝶阀、旋塞阀等类型阀门。普通型电动蜗轮可分单级电动和双级电动，双级电动型通常增设一级蜗轮减速机构，组合成双级电动传动，又称二级传动，增加力矩和速比,以减少手动操作力。阀门电动装置特殊型可输出360°多回转型。产品共有14个型号-QDX3-D4,QDX3-D5,QDX3-D6,QDX3-D7,QDX3-D8,QDX3-D9,QDX3-D1O,QDX3-D11,QDX3-D12,QDX3-D13,QDX3-D13D,QDX3-D14,该产品是与多回转电动装置组合输出大力矩部分回转型阀门电动装置。蝶阀可配套 DN300-DN2200 规格上使用，总共有10个等级规格。球阀可配套DN100-1200规格上使用，总共有12个等级规格。
QDX3-D9双级电动蜗轮箱结构特点
1蜗轮箱装有限位螺钉可在全开OPEN或全 CLOS闭两个位置上调整。
2蜗轮副自锁,操作简单。
3开关指示牌直接在蜗轮上连接,指示准确直观。
4可根据用户需要,附有结合子,制成不同的孔径、孔型,适应性强,互换性强。产品出厂时装有专用润滑脂,外壳密封防水。检验蜗轮箱的真实性,一定要求阀门的生产企业提供真实、准确的检验报告
QDX3-D9双级电动蜗轮箱检验过程
①原材料的检验一原铁中CSLMn,PS等的成分含量以及焦炭的质量等
④铸件的检验金相试验,延伸率试验,强度试验等
④密封试验一双面泵压试验及多次开关试
QDX3-D9双级电动蜗轮箱产品应用
QDX3-D系列部分回转型阀门电动装置是一款主要用于阀门驱动开关的一种驱动装置，起到连接传动的作用，箱体壳采用灰铸铁、球墨铸铁、铸钢、不锈钢材料,外观美观大方,体积小重量轻,设计合理输出转矩大,省力轻便。常用于阀门驱动，减速机驱动,风门驱动,闸门驱动,蝶阀，球阀，旋塞阀驱动等。上海禹轩生产的阀门电动装置具有耐磨，耐用，不卡等优的特点，欢迎来人到工厂实地考察选用。禹轩主导生产不锈钢蜗轮箱单级蜗轮箱、电动蜗轮箱、管网蜗轮箱、双级蜗轮箱、双级电动蜗轮箱、分离式蜗轮箱、出口型蜗轮箱、信号蜗轮箱、BA伞齿轮等类型的驱动装置，公司还生产工业阀门全系列。

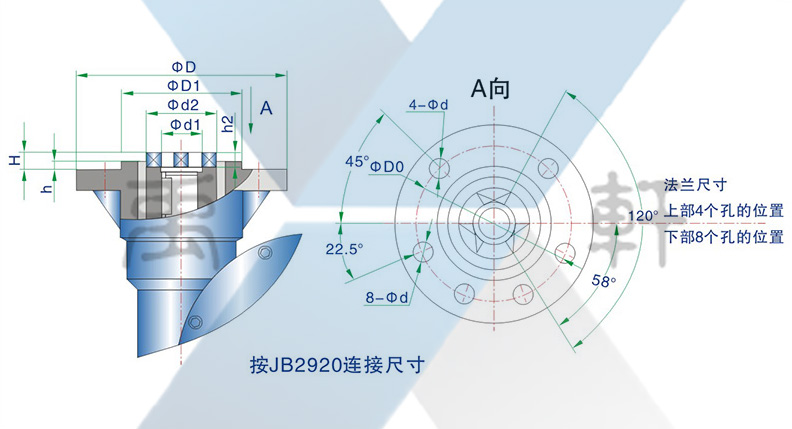

QDX3-D系列部分回转型电动阀门蜗轮箱连接尺寸图
电动型蜗轮箱连接数据表
外形尺寸 | |||||||||||||
型号 | 位置 | ||||||||||||
A | B | C | D | E | H | h | L | 2-b | φ | N-M深 | d | 重量kg | |
QDX3-D3 | 145 | 120 | 90 | 120 | 210 | 68 | 62 | 90 | 8 | 22 | 4-M10 | 102 | 13 |
QDX3-D4 | 145 | 120 | 90 | 125 | 260 | 80 | 68 | 83 | 10 | 32 | 4-M12 | 125 | 17 |
QDX3-D5 | 145 | 260 | 90 | 120 | 295 | 100 | 75 | 100 | 12 | 36 | 4-M16 | 140 | 23 |
QDX3-D6 | 185 | 330 | 125 | 200 | 330 | 120 | 105 | 130 | 12 | 40 | 4-M20 | 165 | 41 |
QDX3-D7 | 225 | 375 | 150 | 220 | 430 | 140 | 110 | 125 | 16 | 50 | 8-M16 | 200 | 55 |
QDX3-D8 | 275 | 420 | 180 | 250 | 500 | 160 | 120 | 150 | 18 | 60 | 8-M16 | 254 | 85 |
QDX3-D9 | 225 | 455 | 150 | 280 | 550 | 188 | 120 | 150 | 22 | 80 | 8-M20 | 298 | 102 |
QDX3-D10 | 275 | 530 | 170 | 320 | 700 | 230 | 150 | 170 | 28 | 90 | 8-M20 | 356 | 200 |
QDX3-D11 | 330 | 630 | 220 | 360 | 820 | 280 | 180 | 200 | 28 | 110 | 8-M20 | 406 | 350 |
QDX3-D12 | 380 | 730 | 280 | 410 | 900 | 330 | 195 | 220 | 32 | 130 | 12-M22 | 183 | 600 |
QDX3-D13 | 380 | 860 | 280 | 620 | 1040 | 400 | 205 | 240 | 32 | 160 | 12-M27 | 590 | 1000 |
QDX3-D14 | 380 | 1200 | 280 | 630 | 1300 | 450 | 250 | 350 | 36 | 200 | 12-M30 | 720 | 2000 |
电动蜗轮箱电动力矩表
蜗轮箱 | 电动 | 力矩 | 蜗轮箱 | 电动 | 力矩 |
3# | 10 | 1050 | 90 | 14175 | |
4# | 10 | 1075 | 120 | 18900 | |
5# | 10 | 1350 | 10# | 90 | 14850 |
20 | 2700 | 120 | 19800 | ||
6# | 20 | 2400 | 180 | 29700 | |
30 | 3600 | 250 | 41250 | ||
45 | 5400 | 11# | 90 | 18225 | |
60 | 7200 | 120 | 24300 | ||
7# | 20 | 2900 | 180 | 36450 | |
30 | 4350 | 250 | 50625 | ||
45 | 6525 | 12# | 180 | 36450 | |
60 | 8700 | 250 | 50625 | ||
8# | 45 | 5965 | 350 | 70875 | |
60 | 7950 | 500 | 101250 | ||
90 | 11925 | 13# | 350 | 87500 | |
120 | 15900 | 500 | 12500 | ||
9# | 45 | 7087 | 14# | 800 | 200000 |
60 | 9450 | ||||
电动蜗轮箱连接数据表
技术数据 | ||||||||||||
型号 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
速比 | 42:1 | 43:1 | 54:1 | 48:1 | 58:1 | 53:1 | 63:1 | 66:1 | 81:1 | 81:1 | 100:1 | 100:1 |
旋转行程 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
限位调整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
连接尺寸 | ||||||||||||
法兰号 | F10 | F12 | F14 | F16 | F20 | F25 | F30 | F35 | F40 | F48 | F59 | F72 |
连接法兰φ | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 | 475 | 560 | 650 | 800 |
连接孔中心φ | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 | 406 | 483 | 590 | 720 |
法兰凹面φ | 70×3 | 85×3 | 100×4 | 130×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 | 600×8 |
孔径：孔数 | M10×4 | M12×4 | M16×4 | M20×4 | M16×4 | M16×8 | M20×8 | M20×10 | M20×12 | M22×12 | M27×12 | M30×12 |
轴孔直径mm | 22～26 | 28～32 | 35～38 | 38～48 | 45～58 | 55～70 | 75～85 | 90～100 | 98～120 | 115～145 | 160～180 | 200～250 |
平键尺寸×条数×位置 | 8×1 | 10×1 | 12×1 | 12×2× | 16×2× | 18×2× | 22×2× | 28×2× | 28×2× | 32×2× | 32×2× | 36×2× |
安装高度 | 62 | 68 | 75 | 105 | 110 | 120 | 120 | 150 | 180 | 195 | 205 | 250 |
