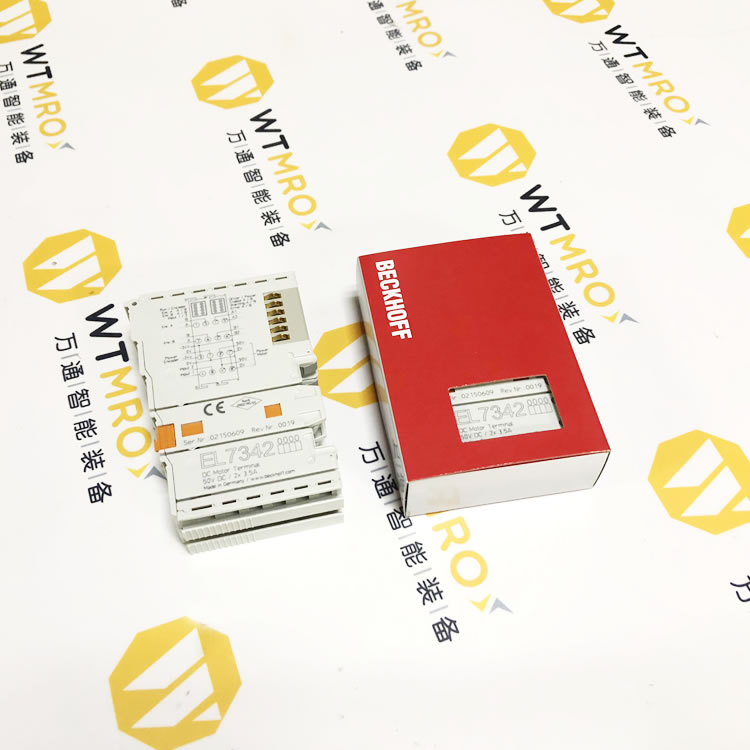

BECKHOFF 倍福EtherCAT端子 两通道EL7342图1BECKHOFF 倍福EtherCAT端子 两通道EL7342图2BECKHOFF 倍福EtherCAT端子 两通道EL7342图3

BECKHOFF 倍福EtherCAT端子 两通道EL7342

2024-12-02 15:5110470询价

价格:¥0.00/件

品牌:BECKHOFF

标签: BECKHOFF 倍福 端子模块 EL7342

起订:1件

供应:99件

发货:3天内

发送询价

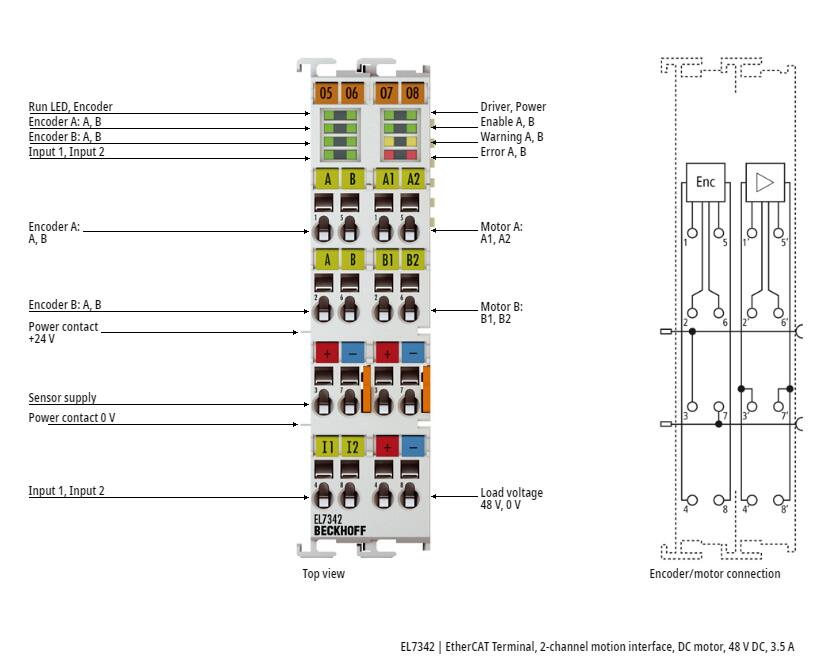

EL7342 EtherCAT端子,2通道运动接口,直流电机,48 V DC,3.5 A

EL7342 EtherCAT 终端支持两个直流电机的直接操作。它与电动公交车电气隔离。速度或位置由自动化设备通过 16 位值指定。增量编码器的连接可实现简单的伺服轴。输出级具有过载和短路保护,常见的热过载警告同时适用于两个输出级。EtherCAT端子有两个通道,通过发光二极管指示其信号状态。LED 可实现快速本地诊断。

技术参数EL7342, ES7342
技术紧凑型驱动技术
连接方式直接电机连接
输入数1 x 终端位置,每通道 1 x 编码器
负载类型直流有刷电机,感应式
通道数2
输出数量每通道 1 个直流电机
电源电压电子元件24 V DC(通过电源触点)
电源电压功率8...48 V 直流(外部)
输出电流每通道最大 3.5 A
性能提升是,通过 ZB8610 风扇
ZB8610的输出电流每通道最大 6.5 A
PWM 时钟频率32 kHz,每个相移为 180°
占空比0...100 % (电压控制)
分辨率最大 10 位电流,16 位速度
编码器输入信号5...24 V DC,典型值 5 mA,单端
输入频率最大 400,000 增量/秒(带 4 倍评估)
电流消耗电源触点类型。70 毫安
消耗电流 电动公交车类型。140 毫安
分布式时钟是的
特殊功能行程距离控制、编码器
电气隔离500 V(电子总线/现场电位)
重量大约 90 g
工作/储存温度0...+55 °C/-25...+85 °C
相对湿度95 %,无冷凝
电磁兼容抗扰度/辐射符合 EN 61000-6-2/EN 61000-6-4 标准
抗振动/冲击符合 EN 60068-2-6/EN 60068-2-27 标准
保护。额定值/安装位置IP20/参见文档
可插拔布线对于所有 ESxxxx 终端
认证/标记欧洲共同体电子工程师
