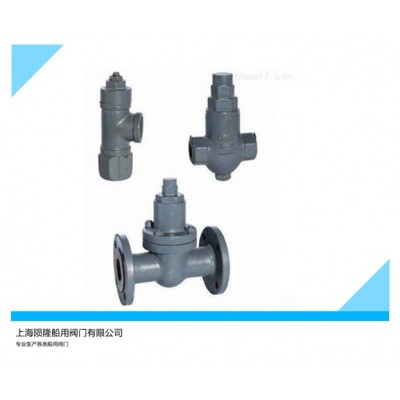

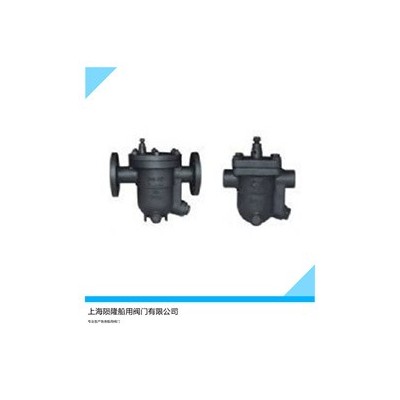

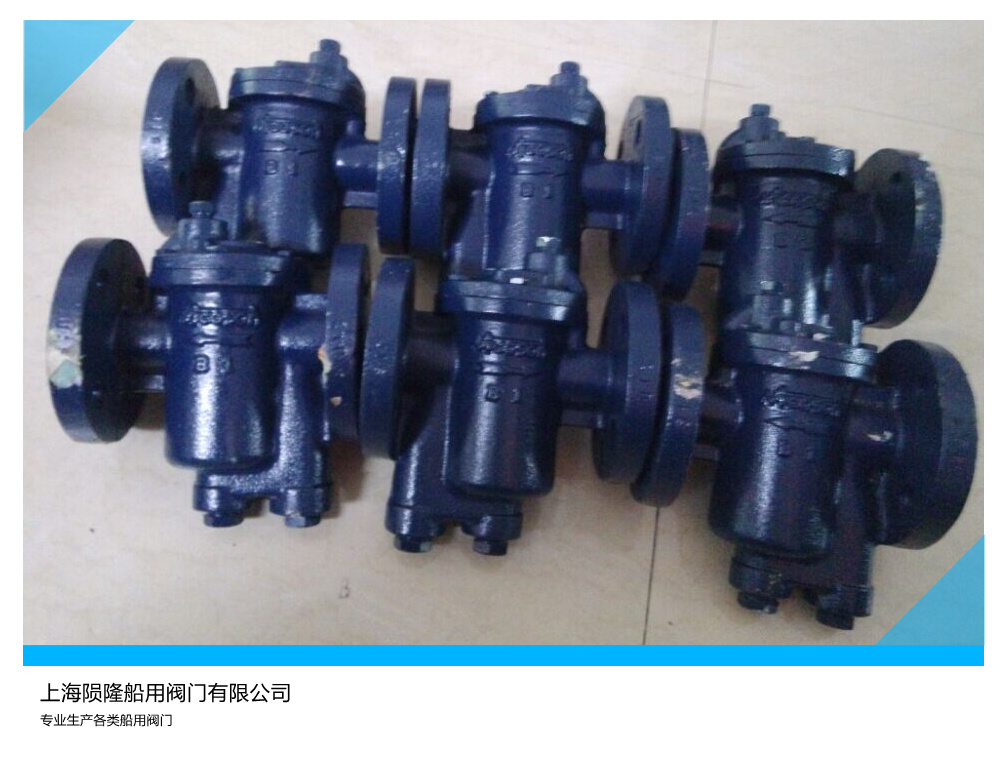

船用不锈钢法兰疏水阀CS41W-16R图1船用不锈钢法兰疏水阀CS41W-16R图2船用不锈钢法兰疏水阀CS41W-16R图3

船用不锈钢法兰疏水阀CS41W-16R

2022-07-19 09:381540询价

价格:¥88.00/台

品牌:陨隆阀门

标签: 船用法兰疏水阀,船用丝扣疏水阀,船用波纹管疏水阀,船用不锈钢疏水阀

口径:DN15-DN125

材质:铸钢 不锈钢

货期:现货

起订:1台

供应:999台

发货:3天内

发送询价

依靠可调双金属片式疏水阀内凝结水液位高度的变化而动作,包括: 浮球式:浮子为封闭的空心球体


敞口向上浮子式:浮子为开口向上的桶型


敞口向下浮子式:浮子为开口向下的桶型


依靠液体温度的变化而动作,包括 :


双金属片:原件为双金属片


蒸汽压力式:原件为波纹管或墨盒,内部充入挥发性液体


依靠液体的热动力学性质的变化而动作。


圆盘式:由于在相同的压力下,液体与气体的流速不同,所产生的不同的动,静压力,驱使圆盘阀片动作


脉冲式:由于不同温度的凝结水通过两极串连节流孔板式,坐在两极节流孔板之间形的不同压力,驱使阀瓣动作。


疏水阀在蒸汽加热系统中起到阻汽排水作用,选择合适的疏水阀,可使蒸汽加热设备达到工作效率。要想达到的效果,就要对各种类型疏水阀的工作性能、特点进行的了解。


疏水阀的品种很多,各有不同的性能。选用疏水阀时,首先应选其特性能满足蒸汽加热设备的运行,然后才考虑其他客观条件,这样选择你所需要的疏水阀才是正确和有效的。


疏水阀要能"识别"蒸汽和凝结水,才能起到阻汽排水作用。"识别" 蒸汽和凝结水基于三个原理:密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。


机械型也称浮子型,是利用凝结水与蒸汽的密度差,通过凝结水液位变化,使浮子升降带动阀瓣开启或关闭,达到阻汽排水目的。机械型疏水阀的过冷度小,不受工作压力和温度变化的影响,有水即排,加热设备里不存水,能使加热设备达到换热效率。大背压率为80%,工作质量高,是生产工艺加热设备的疏水阀。


机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等


自由浮球式疏水阀的结构简单,内部只有一个活动部件精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长,YQ疏水阀内部带有Y系列自动排空气装置,非常灵敏,能自动排空气,工作质量高。


设备刚启动工作时,管道内的空气经过Y系列自动排空气装置排出,低温凝结水进入疏水阀内,凝结水的液位上升,浮球上升,阀门开启,凝结水迅速排出,蒸汽很快进入设备,设备迅速升温,Y系列自动排空气装置的感温液体膨胀,自动排空气装置关闭。疏水阀开始正常工作,浮球随凝结水液位升降,阻汽排水。自由浮球式疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏,节能效果好。最小工作压力0.01Mpa,从0.01Mpa至使用压力范围之内不受温度和工作压力波动的影响,连续排水。能排饱和温度凝结水,最小过冷度为0℃,加热设备里不存水,能使加热设备达到换热效率。背压率大于85%,是生产工艺加热设备的疏水阀之一。


自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件,开口朝下,球桶即是启闭件,又是密封件。整个球面都可为密封,使用寿命很长,能抗水锤,没有易损件,无故障,经久耐用,无蒸汽泄漏。背压率大于80%,能排饱和温度凝结水,最小过冷度为0℃,加热设备里不存水,能使加热设备达到换热效率。


当装置刚启动时,管道内的空气和低温凝结水经过发射管进入疏水阀内,阀内的双金属片排空元件把球桶弹开,阀门开启,空气和低温凝结水迅速排出。当蒸汽进入球桶内,球桶产生向上浮力,同时阀内的温度升高,双金属片排空元件收缩,球捅漂向阀口,阀门关闭。当球桶内的蒸汽变成凝结水,球桶失去浮力往下沉,阀门开启,凝结水迅速排出。当蒸汽再进入球桶之内,阀门再关闭,间断和连续工作。


杠杆浮球式疏水阀基本特点与自由浮球式相同,内部结构是浮球连接杠杆带动阀心,随凝结水的液位升降进行开关阀门。杠杆浮球式疏水阀利用双阀座增加凝结水排量,可达到体积小排量大,大疏水量达100吨/小时,是大型加热设备的疏水阀。





船用阀门-上海陨隆船用阀门制造有限公司、是一家生产船用日标JIS、国标GB/CB、美标ANSI、德标DIN等标准的阀门厂家、主要产品有船用蝶阀、船用液控蝶阀、船用电动蝶阀、船用气动蝶阀、船用截止阀、船用闸阀,船用疏水阀、船用阀、船用减压阀、船用自闭阀、船用快关阀、船用隔膜阀、船用海水滤器、船用油滤器、船用截止止回阀,船用止回阀、船用蝶形止回阀、船用不锈钢截止阀、船用波纹管截止阀、船用消防阀、船用旋塞阀、船用防浪阀、船用甲板表面阀、船用锅炉泄放阀、船用测深自闭阀、船用液位计、船用空气帽、船用温控阀、船用压力调节阀、船用温度调节阀、船用通海阀、船用球阀、船用呼吸阀、船用减压阀组、、船用管路附件等船用产品、并可提供各船级社CCS、ABS、GL、LR、DNV等船级社认证。
