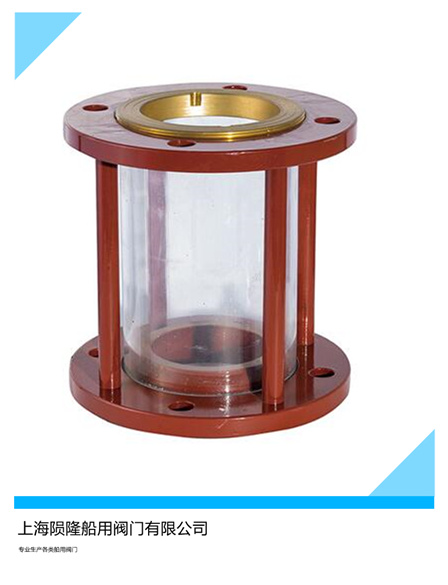

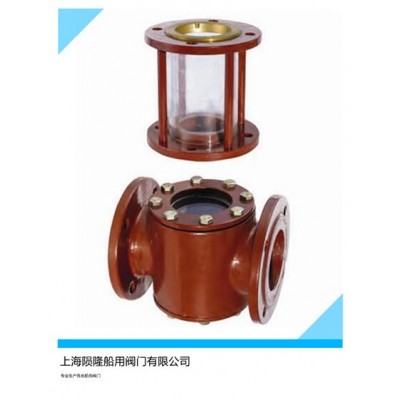

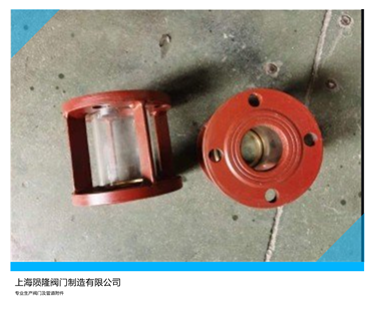

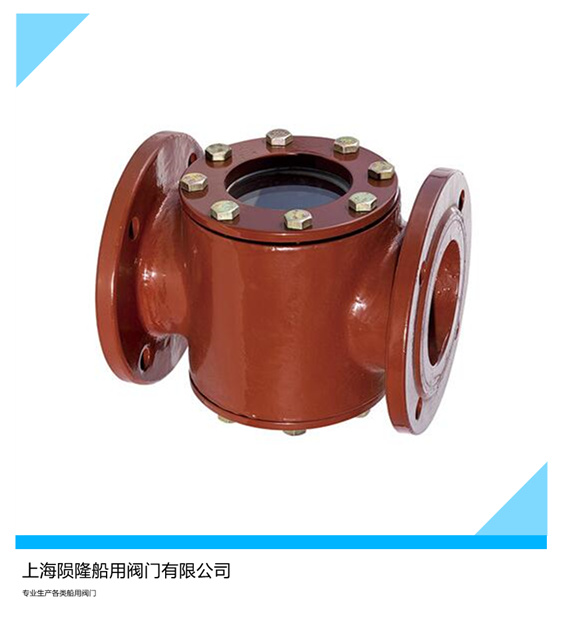

船用视镜、液流观察器CB/T422-1993图1

船用视镜、液流观察器CB/T422-1993

2022-07-12 10:122260询价

价格:¥88.00/台

品牌:陨隆阀门

标签: 船用液流观察器、船用视镜

口径:DN20-DN200

材质:铸铁 不锈钢

货期:现货

起订:1台

供应:999台

发货:3天内

发送询价

船用视镜铸造式法兰视镜的详细信息

一、产品用途:


用于测量或观察液体、气体介质的浑浊程度及是否流动情况。


二、产品特点:


1阀体一体化铸造设计符合仪表阀门制造工艺,外形美观精密高,抗压能力更强。


2制造工艺数控化,质量更可靠。


3多元化连接方式适应行业标准更广。


4安装方式立、卧双用,拆卸更便捷。


5 双视窗结构透视度高观察更便利。


6视窗易拆卸,维护及保养一体化设计更合理。


三、仪表材质:


本体材质 碳钢和不锈钢、铜


视窗材质 钢化硼硅玻璃、石英玻璃、铝硅玻璃


钢化硼硅玻璃 耐压2.5MPa 耐温≤200℃


石英玻璃 耐压10MPa 耐温≤1000℃


铝硅玻璃 耐压6.4MPa 耐温≤450℃


密封件材质 丁腈橡胶,聚四氟乙烯


玻璃视窗的维护及保养


1、叶轮视镜是用于观察液体、气体、蒸汽等介质的流动反应设备,其视窗玻璃应保持干净无灰尘。


2、叶轮视镜的视窗玻璃属宜损件,安装视镜时要小心轻放。


3、视镜玻璃耐温耐压有一定的局限,具体根据实际情况而定。


以下提供国家标准玻璃制造工艺物理实验参数:


耐温: 钢化硼硅玻璃≤200℃、石英玻璃≤1000℃、铝硅玻璃≤450℃


耐压: 钢化硼硅玻璃片≤2.5MPa、石英玻璃片≤10.0MPa 铝硅玻璃≤6.4MP


4、允许急变温度<60℃,玻璃因温差过大造成破裂。


玻璃检测标准:参照《化工管道手册》和HGJ501-502-86 《压力窗口视镜》设计制造和验收。


连接方式:法兰式(国标) 备注:(法兰标准可根据客户需要定制美,日,德标准)


形式:


SG-II直通式


SG-III三通式


SG-BB摆板式


SG-BL玻璃管式


SG-ZZ指针式


SG-NZ逆止式


型号SG等于SJ


法兰连接式流量指示器


- 型号:SG-YL-1型


- 规格:DN15-DN250 (ANSI 1/2”-10”)


- 耐压:0.6/1.0/16/25/40 bar


- 耐温:0℃-195℃


- 材质:不锈钢,碳钢或其它


- 叶轮:四氟制造分别由红篮两色可选择,具有高可视度的效果。


- 介质: 水、油、气体及酸,碱性液体或毒性气体.
