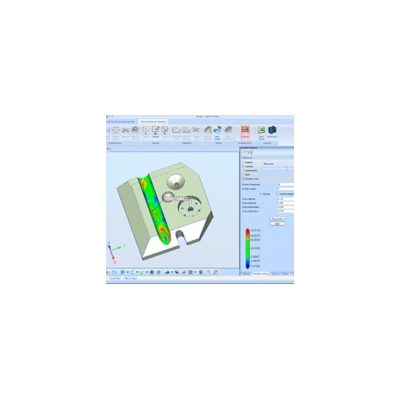

SmartProfile三维轮廓分析评估软件图1

SmartProfile三维轮廓分析评估软件

2023-08-17 14:292420询价

价格:¥2500.00/件

品牌:QVI

标签: 影像,测量,软件

SmartProfile:轮廓分析软件

产地:美国

起订:1件

供应:100件

发货:10天内

发送询价

SmartProfile轮廓分析软件从工件的测量(任何一台测量系统都适用)结果中提取数据点云文件,将数据点云与带公差标记的CAD模型进行拟合比对,再根据公差带自动对结果进行输出和合格性评估。


SmartProfile轮廓分析软件在进行符合不同预定条件的拟合之后,找到最佳位置并得出表面轮廓度和位置度,让您的结果真正符合ASME Y14.5和Y14.5.1标准。其支持的GD&T公差包括形状公差、轮廓度、方向及位置度。

数据点云覆盖到模型

一旦SmartProfile模型标好尺寸,基准确定,GD&T公差标出,测得的数据就会以点云的形式导入并覆盖在模型上。可选择手工或自动将数据点云与模型对齐。


然后,SmartProfile将测得的数据与公称模型进行对比,确定被测要素是否在公差允许的范围内。色标图显示每一个被测要素处于“通过不通过”的状态,以及与公差偏离的大小。报告可以打印或输出至各种文档以进行进一步的分析或存档。




SmartProfile Q&A


什么是SmartProfile?

这是首个独立的、基于GD&T的2D/3D自动评估软件包,完全符合ASME Y14.5/1994和ISO 1101标准。SmartProfile对测得的数据进行智能的自动评估提供了一个互动的软件环境。由于SmartProfile使用的是 ANSI/ISO认证的拟合方式,工程蓝图的GDT公差可轻松地应用到模型上,并与符合工业认证标准的测量


哪些输入方式使用?

SmartProfile可导入一系列常用CAD格式,如IGES,STEP,VDA,STL和DXF文档。一些原有的CAD格式也同样适用,只要通过可选的翻译模块进行转换即可。


SmartProfile几乎与任何测量系统测出的结果兼容,即使是带有或没有触点半径补偿的触发型测量获得的数据点也一样。SmartProfile内置数据过滤器,可容纳数百万的数据点。


SmartProfile是如何分析数据的呢?

“聪明的”SmartProfile帮用户省去标准翻译的麻烦,即使是在最复杂的情况下也能给出解决方案。


SmartProfile可根据以下基准参照图框算出表面轮廓度或几何公差:

              复合基准
               图形基准
               MMC/LMC基准
               非完全限定的自由度
               复合公差带


SmartProfile的公差框格是根据基准参照图框归类,有无“同步要求”都可进行评估。


最终我能获得哪些产出结果呢?

SmartProfile以数字/统计的形式显示结果,或者用直观的着色图表示。报告可输出到多种文档格式,包括PDF,Excel,text和HTML。


SmartProfile如何彰显其独一无二的功能?

SmartProfile通过直观有效的方式解决所有单一的、复杂的复合轮廓度和位置度的标准问题。
