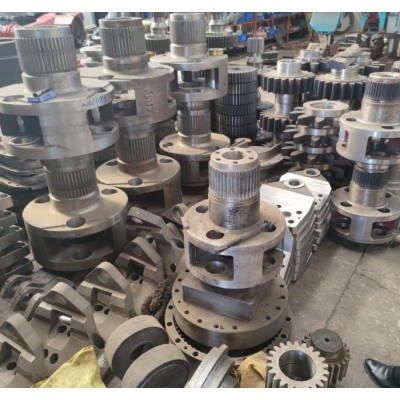

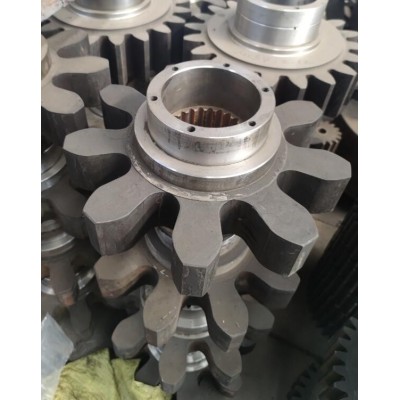

采煤机配件 螺旋伞齿轮 标准伞齿轮图1采煤机配件 螺旋伞齿轮 标准伞齿轮图2采煤机配件 螺旋伞齿轮 标准伞齿轮图3采煤机配件 螺旋伞齿轮 标准伞齿轮图4

采煤机配件 螺旋伞齿轮 标准伞齿轮

2022-04-26 09:592080询价

价格:¥518.00/件

品牌:河南拓肯机械

标签: 采煤机,刮板机86SF 2S06 125S012006 3TY 7GL3 123S 17GL7 链轮组件

左右行走部:可定制

左右截割部:可定制

左右牵引部:可定制

起订:1件

供应:1000件

发货:3天内

发送询价

 锥形齿轮也称为伞齿轮,锥齿轮。用于相交轴间的传动。与柱形齿轮相比,能够改变传动方向。单级传动比可到6,大到8。

       1、直齿和斜齿锥齿轮设计、制造及安装均较简单,但噪声较大,用于低速传动(<5m/s);直齿锥齿轮传动传递功率可到370千瓦,圆周速度5米/秒。斜齿锥齿轮传动运转平稳,齿轮承载能力较高,但制造较难,应用较少。

       2、曲线齿锥齿轮具有传动平稳、噪声小及承载能力大等特点,用于高速重载的场合。曲线齿锥齿轮传动运转平稳,传递功率可到3700千瓦,圆周速度可到40米/秒以上。

锥形齿轮分为直尺伞齿轮,和螺旋伞齿轮等。

       锥齿轮制作工艺

       1、先利用滚切原理,使被加工齿轮与假想的铲形齿轮互相反复作相对的滚切工作,刀具是采用两把直线切削刃的刨刀,装于刀架上,并随刀架作往复直线运动。

       2、刀架安装于摇台上,即形成假想铲形齿轮。假想铲形齿轮围绕自己的轴心线从上向下和从下向上摆动,被加工齿轮装于分齿箱的主轴上,移动分齿箱使被加工齿轮的锥顶与假想铲形齿轮锥顶相重合,并使齿根角与刀尖所经过的面平行。

       3、在切齿时摇台与被加工齿轮各自围绕轴心线作互相适应的协调运动,即如两个锥齿轮啮合一样,在这样的安装之下,被加工齿轮的。

       4、轴心线与摇台的回转轴心线相交在一点上,这交点即是机床的中心。这样相互的运动,使刨刀能刨出正确的渐开线齿形来。

       根据工件的数量和模数,确定用单分齿法或双分齿法刨削齿轮。对于单件小批量生产,一般使用单分齿法刨削齿轮。
