价格：￥138000.00/台
品牌：长河牌
标签： 全自动真空包装机，粉末自动真空包装机，锂电粉末全自动真空包装机
真空度：-0.1MPa
封口方式：600mm双面双道加热
封口尺寸：600mm*10mm
发货：3天内

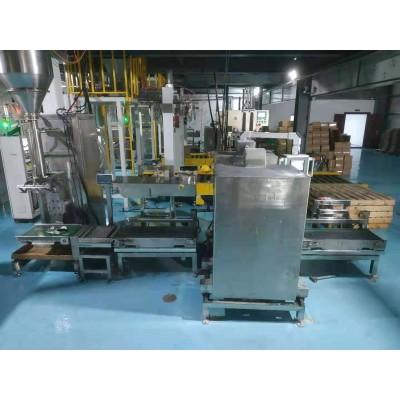

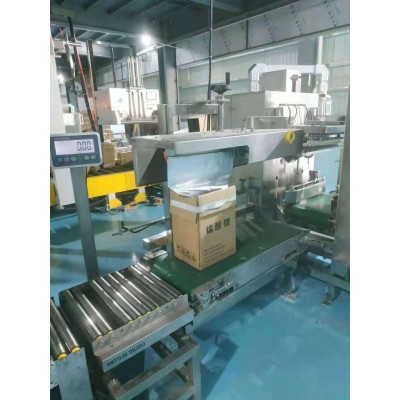

锂电（正极、负极）内抽式自动真空包装机
一、技术参数
序号 | 类型 | 具体参数 |
1 | 设备型号 | DZ-600 |
2 | 整机尺寸 | 长度3200mm，宽度1850mm，高度1650mm |
3 | 重量 | 800KG |
4 | 380V-50HZ | |
5 | 功率 | 4.2KW |
6 | 封口长度 | 600mm |
7 | 封口宽带 | 10mm |
8 | 封口高度 | 300-600mm可调 |
9 | 上下封口线间距 | 15mm |
10 | 加热方式 | 双道加热，触摸屏控制温度 |
11 | 真空效率 | 63立方米/小时 |
12 | 真空度 | -0.08MPA |
13 | 使用气压 | 0.4-0.6MPA |
14 | 抽气过滤精度 | 0.3μm |
二、机器结构
序号 | 类型 | 具体参数 |
1 | 抽真空方式 | 柜式内抽 |
2 | 控制方式 | PLC+触摸屏控制 |
3 | 机架结构 | 前端进料输送线·真空包装线·后段出料输送线 |
3 | 动作方式 | 气动+电动 |
4 | 机头升降方式 | 手动升降 |
三、机器配置
序号 | 配件名称 | 品牌 | 型号 | 数量 |
1 | 继电器 | 欧姆龙 | G2R-1-5N | 19 |
2 | 施耐德 | N1210 | 2 | |
3 | 按钮，开关 | 多科电气 | LAY160 | 8 |
4 | 施耐德 | C40 | 1 | |
5 | 光电开关 | 松下 | CX-422 | 3 |
6 | 触摸屏 | 昆仑通态 | 1 | |
7 | PLC | 1 | ||
8 | PLC扩展模块 | 西门子 | 1 | |
9 | 温度变送器 | 圆卡 | 1 | |
10 | 华通 | 1 | ||
11 | 上海辉鼎 | XD-063 | 1 | |
12 | 亚德客 | 所有型号 | 7 | |
13 | 亚德客 | 所有型号 | 6 | |
14 | 机器材质 | 整机304不锈钢 | 1 | |
15 | 明纬 | MDR-60-24 | 1 | |
16 | 气动接头 | 亚德客 | PS-08-S | 40 |
四、机器功能
1、真空---封口
五、设备运行流程
灌装完成后人工将待真空包装的产品袋导入前段进料流水线---袋口导入皮带和前载重流水线中部载重流水线同步启动---当产品袋前行脱离载重流水线*后一个光电开关---前载重流水线退出真空室---载重流水线退到位---关上真空室盖子---机器自动抽真空---自动封口---自动放气---放气结束后---自动打开真空室盖子---后载重线进入真空室---中部，后部载重线同时启动---产品自动走到后部载重线自动停下
六、设备设计说明
1. 加大功率变压器，双道加热封口，即使袋口沾有粉末，也能良好封口不漏包。
2. 封口为电热丝加热，双面加热，装有温控器，可自由设定温度控温，封口条两端接线端镀镍，不允许铜外漏。
3. 所有气管接头为304不锈钢。
4. 所有螺丝螺母匀滴有螺纹胶。
5. 用于锂电原材料粉末抽真空封口。
七、设备材质
1．设备外漏部分，接气部分及物料接触部分禁用含有铜·铅·锌金属材质配件。
2．整机机为304不锈
3．电柜所用合页·门锁·柜体等均禁用含铜·铅·锌金属材质配件。
