价格：￥84.00/K
品牌：骊创
种类：插头/插座
工作频率：低频
起订：1K
| 种类 | 插头/插座 |
|---|---|
| 工作频率 | 低频 |
| 应用范围 | 航空 |
| 接口类型 | AC/DC |
| 形状 | 圆形 |
| 线长 | 无（mm） |
| 制作工艺 | 冷压 |
| 加工定制 | 是 |
| 特性 | 防潮 |
| 接触件材质 | 不锈钢 |
| 绝缘体材质 | 塑料 |
| 芯数 | 21 |
| 针数 | 21 |
| 是否跨境货源 | 是 |
| 品牌 | 骊创 |
| 型号 | Y11X-2221ZJ10 |
西安骊创电子科技有限公司
联系人:颜云
商务QQ；1991902343 357736451
联系电话：13892959455
地址：西安市雁塔区太白南路269号中天国际B座2308

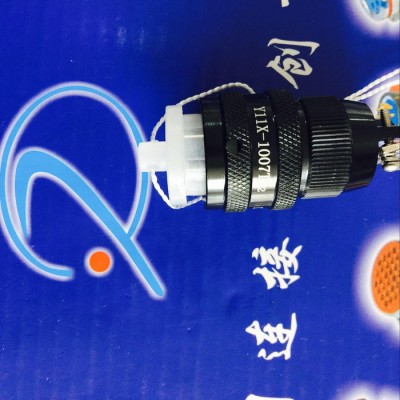

Y11系列圆形密封电连接器
Y11系列圆形电连接器适用于战略战术**系统、航天卫星系统、航空航海运输工具、地面发射和接收系统、高能高热工业系统、通讯和测试系统、工交电力系统等的电讯号连接。
本产品是具有快速连接和快速分离、体积小、重量轻等诸多优点的内卡口式锁紧的圆形电连接器。接触件为焊接式，壳体有屏蔽和非屏蔽两种，有一般密封和高真空、高压密封，还具有防尘和防雨的性能。插座密封有灌胶密封和玻璃封结二种类型，安装方式有法兰盘式、螺母固定式以及穿墙式等。
简 介
● 符合GJB101A(MIL-C-26482)Ⅰ系列
●卡口式快速连接
●接触件端接形式为焊接
● 体积小、密度高，耐环境好
产 品 性 能
机械性能
● 壳 体： 铝合金（X类、P类、P*类）、铁镍合金（H类）、铜合金（S类）、不锈钢（D类）
● 镀 层： X类 黑色阳极化，非导电外壳
P类 化学镀镍，导电外壳
P*类 镀镍，导电外壳
H类 镀镍，导电外壳
S类 镀镍，导电外壳
D类 抛光，导电外壳
● 绝 缘 体： 热塑性工程塑料
● 橡 胶 垫： 硅橡胶材料
● 接 触 件： 铜合金镀金、铁镍合金镀金（仅H类）
● 正弦振动： 10～50Hz 双振幅2mm
50～2000Hz 加速度196m/s2
● 随机振动： 功率频谱密度为40m2/s4Hz
均方根值为239.1m/s2
● 冲 击 ：加速度980m/s2
● 机械寿命： 500次（P类250次）
电气性能
●接触件特性
插配直径（mm） φ1 φ1.5
额定工作电流(A) 5 10
焊杯孔径（mm） φ1.4 φ1.4
材 料 铜合金 铁合金 铜合金 铁合金
接触电阻（mΩ） ≤5 ≤15 ≤3 ≤10
●绝缘电阻： MΩ
标准大气条件 潮湿条件 淋雨条件 高温条件
≥3000 ≥20 ≥20 ≥500
●耐电压： Vrms
标准大气条件 低气压条件 湿热条件
AC 1500 AC 200 AC 500
● 外壳间电连续性：
外壳导电性不大于200mΩ
●电磁干扰（P类）： 800MHz时**低衰减45dB
环境性能
● 工作温度： -55℃～+125℃
● 工作气压： 101.33kPa～4.39KPa
● 相对湿度： （40±2）℃时相对湿度90%～95%
● 耐 盐 雾： 48h（P类、X类、P*类、H类）、96h（S类）、500h（D类）
●
淋 雨： 降雨量5mm/min
●密
封性：灌胶密封插座 0.2Mpa
玻璃封结插座 不大于1×10-5Pa·L/s
型号标志
代号 Y 11 X Ⅱ - 20 41 Z J 10 - 2
序号 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① 圆形电连接器
② 设计序号
③ 类别号：X-橡胶密封,H-玻璃封结（插座）,P-屏蔽胶封,P*-S-铜壳体胶封,D-不锈钢壳体胶封
④ 绝缘安装板位置变换号：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ，Ⅰ号位不标识
⑤ 壳体号：08、10、12、14、16、18、20、22、24
⑥ 芯数：4、5、7、8、10、12、16、19、21、26、32、41、55、61
⑦ 电连接器类别：T-插头，Z-插座
⑧ 接触件类型：J-插针，K-插孔，S-穿墙式插针孔
⑨ 插座安装方式：10-方形法兰盘式，11-圆形法兰盘式，14-螺母固定式
⑩电缆罩形式：2-夹线板式
??一般情况下Y11X为铝合金黑色外壳，Y11P为铝合金银白色外壳，Y11S为铜合金外壳，Y11H为玻璃烧结密封插座
注：⑨-插座安装方式标志只有插座有，插头无该标志。
Y11圆形电连接器
Y11系列圆形电连接器（航空插头）
一、Y11系列圆形电连接器（航空插头）简介
Y11系列圆形密封电连接器（航空插头）具有快速连接，快速分离，体积小，重量轻之特点，采用内卡口式锁紧方式，接触件端接为焊接式，壳体有屏蔽式和非屏蔽式，使用便捷，通用性好，功能多样，规格齐全，符合GJB101A—97要求。
二、主要技术性能
1、环境技术性能
工作温度：–55℃～+125℃
相对湿度：40℃时达95﹪
工作高度：海拔30000m
振动：频率10Hz～2000Hz，加速度196m/s2
冲击：加速度490m/s2
防盐雾、防雨淋、防沙尘等性能符合GJBI01A—97要求
气密性：耐气压≥0.2Mpa（灌胶密封型插座）
2、电气性能
接触电阻及额定电流：
接触件规格（㎜） 接触电阻（ m Ω） 额定电流（ A ）
￠ 1.0 ≤ 5 5
￠ 1.5 ≤ 3 10
外壳间电连续性≤200mΩ
屏蔽外壳间电连续性≤5mΩ
电磁干扰8000MHZ时**低衰减45dB
额定电压、耐电压及绝缘电阻：
工作环境 额定电压（ V ） 耐电压（ V ） 绝缘电阻（ m Ω）
常温常压 500 1500 ≥ 3000
湿热 500 500 ≥ 20
高温 500 ≥ 500
低气压条件1 Kpa 150 200 –
压接式针孔轴向负荷（参照国军标GJB101A）：
3、机械性能：
壳体：高强度铝合金材料、铜合金材料
非屏蔽镀层：阳极氧化着色
屏蔽镀层：化学镀镍
绝缘体：耐热热塑性材料
封线体和密封圈：硅橡胶材料
接触件：铜合金材料 镀层 金
机械寿命：500次
