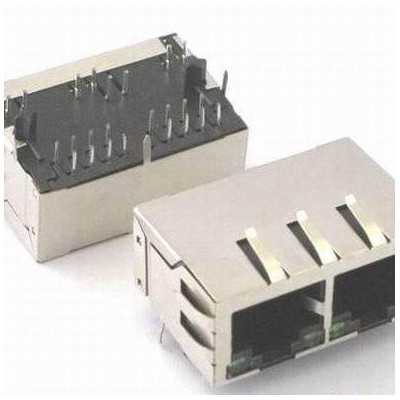

供应兴伸展电子1000BASE1000兆网络RJ45/带滤波器插座2口/水晶头插座/RJ45连接器网络插座/网络接口母座图1

供应兴伸展电子1000BASE1000兆网络RJ45/带滤波器插座2口/水晶头插座/RJ45连接器网络插座/网络接口母座

2021-11-22 17:4211230询价

价格:¥9.20/PCS

读卡类型:IC

应用范围:通讯

起订:1000PCS

供应:5017PCS

发送询价
读卡类型 IC
应用范围 通讯
接口类型 RJ45(水晶头)
支持卡数 单卡
制作工艺 注塑成型
特性 外观优美。质量可靠。
接触件材质 磷青铜镀金
绝缘体材质 PBT
芯数 8C
针数 8P
形状 矩形
种类 插头/插座
品牌 兴伸展电子
型号 1000base
加工定制


额定电流:1.5A MAX;
 额定电压:150V交流;
 绝缘电阻:大于1000MΩ(25℃);湿热试验后大于100 MΩ;
 耐压强度:
 簧片与簧片间:DC1000V或有效AC700V;
 簧片对地间:DC1500V或有效AC1000V;
 接触电阻:插头金片与插座金属针接触点间:不大于20mΩ;
 2.2.2机械物理性能
 RJ45插头与RJ45插座插拔次数:不少于750次;
 插入力:不大于20N;
 拔出力:不小于20N;
 工作温度:在-10℃-+60℃范围内正常工作;
 RJ45插座主体注塑材料阻燃标准:
 热塑性塑料阻燃标准:UL-94 V-0级(UL-94燃烧试验法,V-0为最高燃烧级别);PBT

 金线:磷青铜

详细说明

MATERIAL



1. HOUSING MATERIAL : GLASS FILLED PLYESTER UL94V-0ABS、
2. HOUSING COLOR : BLACK OR OTHERS
3. ConTACT MATERIAL : PHOSPHOR BRONZEφ0.46mm&t

4. PLATING: ConTACT AREA-SELECTING GOLD  TAILS-150u" TIN-LEAD MIN OVER 50u" NICKEL






   SPECIFICATIONS



ELECTRICAL
1. INDUCTANCE AT 100mVDC BIAS: 350μ H MAX.
2. C W/W(pF MAX):28 pF
3. LEAKAGE INDUCTANCE AT 100KHz DC 100mV:0.3μ H MAX.
4. INSULATION LOSS: 1.0dB MAX @1-80 MHz 1.2dB MAX @ 100 MHz

5. RETURN LOSS: 14dB MIN @ 1-60 MHz 10dB MIN @ 60-100 MHz

6. CROSS TALK: 35 dB MIN @ 1-80 Mhz
MECHANICAL
1. MATING FORCE: 2.27 Kgf MAX
2. DURABILITY: 750 CYCLES MIN

3. PCB RETENTION PRE-SOLDER:1LB MIN


ENVIRONMENTAL
1. STORAGE :-40℃~85℃
MATES WITH MODULAR PLUG ConFORMING TO FCC PART 68,SUBPART F.
