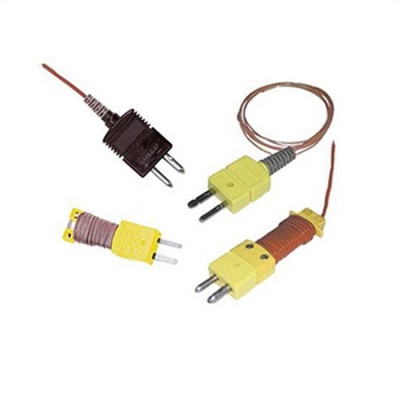

绝缘热电偶5SRTC-KK-K-20-72带连接器OMEGA欧米茄5SRTC-KK-K-24-36

价格：￥1215.00/个

品牌：gems

材料：金属

测量范围：请咨询

起订：1个

发货：10天内

热电偶的工作原理(热电偶原理) 什么叫热电偶？这**要从热电偶测温原理说起，热电偶是一种感温元件,是一次仪表，它直接测量温度，并把温度信号转换成热电动势信号,通过电气仪表（二次仪表）转换成被测介质的温度。 热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中**会有电流通过，此时两端之间**存在Seebeck电动势——热电动势，这**是所谓的塞贝克效应。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系,制成热电偶分度表;分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属材料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此,在热电偶测温时,可接入测量仪表,测得热电动势后,即可知道被测介质的温度。 B：热电偶工作原理： 两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中**会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶**是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。 热电偶实际上是一种能量转换器，它将热能转换为电能，用所产生的热电势测量温度，对于热电偶的热电势，应注意如下几个问题： 1：热电偶的热电势是热电偶两端温度函数的差，而不是热电偶两端温度差的函数； 2：热电偶所产生的热电势的大小，当热电偶的材料是均匀时，与热电偶的长度和直径无关，只与热电偶材料的成份和两端的温差有关； 3：当热电偶的两个热电偶丝材料成份确定后，热电偶热电势的大小，只与热电偶的温度差有关；若热电偶冷端的温度保持一定，这进热电偶的热电势仅是工作端温度的单值函数。常用的热电偶材料有： 热电偶分度号热电极材料 正极负极S铂铑10纯铂R铂铑13纯铂B铂铑30铂铑6K镍铬镍硅T纯铜铜镍J铁铜镍N镍铬硅镍硅E镍铬铜镍

5(1)-(2)-(3)-(4)-(5)
选项说明:


(1) 连接器类型 选项:
LSC for 大OST连接器，线轴盖
SC for 微型连接器，线轴帽
LRTC for 与NO线轴帽的标准连接器
SRTC for 微型模压连接

(2) 绝缘型 选项:
GG for 玻纤编织
TT for PFA
KK for 聚酰亚胺

(3) 热电偶类型 选项:
J for J型热电偶
K for K型热电偶
T for T型热电偶
E for E热电偶

(4) 线规（对每个型号并非所有的规格都有，请见上表） 选项:
20 for 20号线规
24 for 24号线规
30 for 30号线规
36 for 36号线规
40 for 40号线规

(5) 热电偶长度 选项:
36 for 36英寸
72 for 72英寸
CUSTOM for 定制长度英寸（从12到600英寸的整数）
注: 并非所有组合都有效，请查阅规格表上的有效产品编号


Spot Supply, Convenient Five-piece Packing
NIST calibration is available
PFA insulated wire, maximum service temperature 260 C (500 F)
Glass filament braided tape insulated wire, maximum service temperature 480 C (900 F)
Kapton insulated wire, maximum operating temperature 260 C (500 F)
The available lengths are 1 m and 2 m (40 and 80")
Maximum service temperature of connector housing is 220 degree C (425 degree F)
