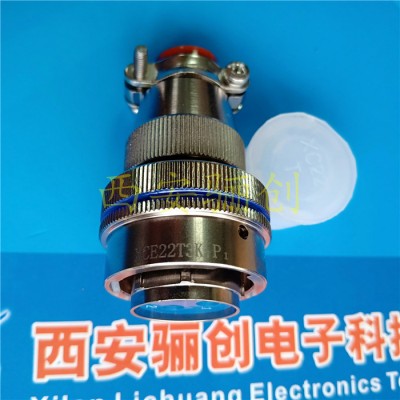

XCE骊创航空接插件XCE14T1K1P1+FJKP1-02 圆形连接器新品图1

XCE骊创航空接插件XCE14T1K1P1+FJKP1-02 圆形连接器新品

2021-11-22 14:5111200询价

价格:¥11.00/只

产地:陕西西安

额定电流:5A

起订:1只

供应:888只

发货:10天内

发送询价
产地 陕西西安
额定电流 5A
额定电压 500V
接触电阻 5
接口类型 AC/DC
芯数 2
应用范围 航空
品牌 西安骊创
型号 XCE14T1K1P1+FJKP1-02

温馨提示:电子产品价格均以当天报价为准,拍前联系,谢谢!

由于行业关系 产品流通性大 经常会造成缺货 购买前请先与卖家确认。

联系人:张玲玲

电话:17382575821

QQ:3456603385

XCE系列
简 介
在同接触件数的情况下,较XC系列产品体积小,重量轻。 卡口快速连接,操作方便快捷、连接可靠、抗振动、耐冲 击。五键定位,具有盲插和防误插功能。插头插座既可装 针也可装孔。高可靠的双曲面线簧插孔,使连接器插拔柔 和,接触可靠,接触电阻小。插头插座端接方式为焊接。
技术特性
环境性能
工作温度:-55℃~+200℃
相对湿度:40℃时达95%
工作高度:海拔30000m
振动:频率10Hz~2000 Hz加速度196m/s2
冲击:加速度490m/s2
恒加速度:490m/s2
防盐雾,防潮湿,防霉菌性能等符合GJB2889标准的要求。


电气性能
接触电阻及额定电流

接触件规格mm

额定电流A

接触电阻mΩ

焊线筒内径mm

φ1.0

5

≤5

φ1.3

φ1.5

10

≤2.5

φ1.8

φ2.0

20

≤1.25

φ2.5

φ3.0

40

≤0.75

φ3.4


额定电压、耐电压及绝缘电阻

工作环境

额定电压V

耐电压V

绝缘电阻MΩ

常温常压

500

1500

≥5000

湿热

500

1125

≥100

低气压条件1KPa

250

300


外壳间电连续性:≤2.5mΩ
机械性能
壳体:高强度铝合金材料
非屏蔽镀层:阳极氧化作色
屏蔽镀层:镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体:热固性材料
接触件:铜合金材料 表面镀金、银
封线体和密封圈:硅橡胶材料
机械寿命:1000次
说明
1、表示整套电连接器时,标记代号采用分数形式,插座标记写作分子,插头标记写作分母,中间用斜线隔开。
2、XCE双头密封插座的一端为插针,另一端为插孔,装针的结构外形标记写在分母的前半部分,装孔的写在分母的后半部分,中间用“·”隔开
3、对于选配附件的插头(座),可在其标记代号后加+再写出所选附件。
标记示例
1、XCE系列18型装10芯镀银插孔插头,屏蔽、壳体镀锌彩虹色钝化,W键位其标记代号为:XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座,屏蔽、壳体镀锌彩虹色钝化,W键位其标记代号为:XCE18F10ZP(W)
3、整套连接器标记代号为:XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为:

XCE系列双头密封插座和两个插头配套的整套连接器。其中,插座为18型装有10芯镀银插针的双头密封插座,屏蔽、壳体镀锌彩虹色钝化,N键位。一只插头为18型装有10芯镀银插针,屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔,屏蔽、壳体镀锌彩虹色钝化,两只插头均为N键位。
