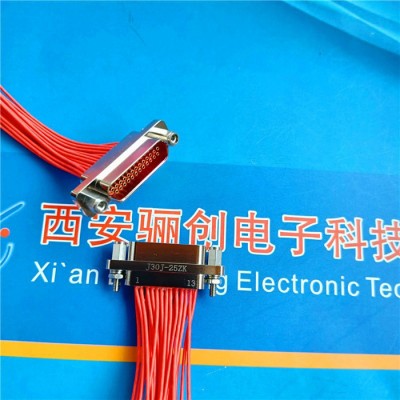

现货热卖【J30J矩形连接器航空插头J30J-15ZKNP5插座电子接插件}图1

现货热卖【J30J矩形连接器航空插头J30J-15ZKNP5插座电子接插件}

2021-11-22 14:167460询价

价格:¥28.00/只

品牌:骊创

产地:陕西 西安

工作频率:高频

起订:10只

供应:10000只

发货:10天内

发送询价
产地 陕西 西安
工作频率 高频
接口类型 AC/DC
认证 CCC
形状 矩形
制作工艺 焊接
执行质量标准 国标
经营模式 经销批发
品牌 骊创
型号 J30J-15ZKNP5


温馨提示:产品价格均以当天报价为准,拍前请咨询,谢谢合作!

由于行业关系 产品流通性大 经常会造成缺货 购买前请先与卖家确认。
西安骊创电子科技有限公司(乾县博大电子商行)
 联系人:张菊霞
 手机:18191142356
  QQ:3268895552
公司地址:西安市雁塔区太白南路269号中天国际B座 2308室


订货标志


① 主称代号:J30J
② 系列改型:不表示-基本型
A-快锁型
C-外壳材料为锡磷青铜并镀镍S-外壳材料为不锈钢钝化
G-耐高温 185℃ L-滤波功能
D-安装孔改为M2-6H M-胶密封
M1-玻璃烧结密封
R-插头装孔、插座装针
③ 接触件数目:9、15、21、25、31、37、51、66、74、100、144
连接器与接触件种类:
TJ-插头装插针 TK-插头装插孔ZK-插座装插孔 ZJ-插座装插针

⑤ 尾端形式:


无字母-压接
S-焊接
N-直插印制板W-弯插印制板

⑥ 锁紧组件类别:详见J30J 锁紧组件
⑦ 表面涂覆:
无字母-外壳镀镍
G-外壳镀镉
⑧ 基本改型:A-外壳尾端带屏蔽网线夹
C-用于产品出线方向与接触件轴向垂直时D-插座外壳法兰对接端上带有防转槽
AD-改型A 与改型D 的结合Q-外壳法兰加宽
J-印制板网格间距为 1.27×2.54(列×行) B-印制板网格间距为 1.27×1.1(列×行)
注:附加说明不是订货标志的组成部分,顾客在选用时请在括号中注明压接的导线规格如:导线截面积、长度和颜色等。有特殊连线要求时,请给出接线关系。
标志示例:
J30J-31ZKPGAD(11.6)(导线采用 AFR-250,0.12mm2,线长 300mm、套锦纶丝套)
以上标志表示接触件数目为 31 芯、插座装插孔、接触件尾端形式为压接式、带 P 型锁紧组件、带尾罩和线夹而且导线束整体套有热缩管及屏蔽网、外壳与线夹和尾罩的镀覆均镀镉、外壳法兰盘有防转槽且法兰盘宽度为 11.6mm;导线牌号为AFR-250、导线线芯截面积为 0.12mm2,导线甩线长度不小于 300mm,导线颜色任意但同一批次产品需统一而且所有孔位均压接导线(凡是附加说明未指明导线颜色及不提及各孔位连接导线要求的均按此默认)、导线束**外层还需套锦纶丝套的
J30J 插座。
