价格：￥255.00/只
包装：箱装
产地：陕西西安
起订：5只
供应：888只
| 包装 | 箱装 |
|---|---|
| 产地 | 陕西西安 |
| 工作频率 | 低频 |
| 接口类型 | AC/DC |
| 认证 | CE |
| 形状 | 矩形 |
| 制作工艺 | 压接 |
| 执行质量标准 | 国标 |
| 经营模式 | 生产加工 |
| 品牌 | 西安骊创 |
| 型号 | J63A-212-025-161-JC-20CM |
电子产品以当天报价为准，欢迎来电咨询，谢谢合作！
联系人：刘梅
咨询热线：18391987290
业务QQ：1295390898

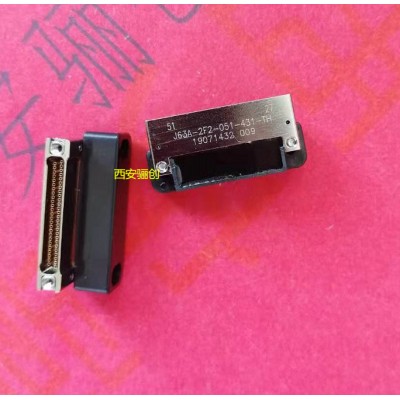

J63A 双排系列微矩形电连接器
产品特点：
■规格有9、15、21、25、31、37、51、65、69 芯；
■采用麻花针结构，间距为0.635mm；
■占用空间小，头、座采用螺钉螺母旋合对接，插拔柔和、锁紧可靠；
■产品密度高、体积小、重量轻、可靠性高；
■产品为头装针，座装孔固定搭配；配锁紧螺钉的为自由端，配连接螺母的为固定端；自由
端与固定端靠螺钉和螺母旋合对接并锁紧；
■执行标准：GJB 7245-2011《外壳定位超微矩形电连接器通用规范》；
■压接式产品导线为0.035mm2
技术特征：■环境温度：-55℃～+125℃
■震动：10Hz～2000Hz 196m/s2
■随机振动：功率谱密度0.4G2/Hz 总加速度均方根值 23.1G
■冲击：980m/s2 6ms
■额定电流：1A
■接触电阻：≤ 21mΩ
■绝缘电阻：≥ 5000MΩ 100VDC
■质耐压：250V
■机械寿命：200 次
型号命名：
J63A - X X X – XXX - XX X XXX
① ② ③ ④ ⑤ ⑥ ⑦ ⑧
① 主称代号： J63A
② 接触件排列：2—两排接触件
③ 产品类型：1—直式插头（压接型 / 跨骑式）2—直式插座（压接型 / 跨骑式）
3—水平安装压接插头4—水平安装压接插座
9—垂直安装压接插头
A—垂直表贴插头B—垂直表贴插座
C—水平表贴插头D—水平表贴插座
E—弯插印制板型插头F—弯插印制板型插座
G—直插印制板型插头H—直插印制板型插座
J—压接型连体
④ 外壳镀覆： 2—化学镀镍
⑤ 接触件数目：9、15、21、25、31、37、51、65、69 等，接触件数目用3 位数表示
⑥ 接触件端接形式：12—垂直 / 水平 / 跨骑式表贴型插针
22—垂直 / 水平 / 跨骑式表贴型插孔
13—直插印制板型插针 , 引脚长 2.77mm
23—直插印制板插孔 , 引脚长 2.77mm
14—直插印制板型插针 , 引脚长 3.56mm
24—直插印制板型插孔 , 引脚长 3.56mm
15—直插印制板型插针 , 引脚长 4.37mm
25—直插印制板型插孔 , 引脚长 4.37mm
16—压接型插针
26—压接型插孔
32—弯插印制板型插针 , 引脚长 2.77mm
43—弯插印制板型插孔 , 引脚长 2.77mm
33—弯插印制板型插针 , 引脚长 3.56mm
44—弯插印制板型插孔 , 引脚长 3.56mm
34—弯插印制板型插针 , 引脚长 4.37mm
45—弯插印制板型插孔 , 引脚长 4.37mm
PP—插头与插头对应相连 PS—插头与插座对应相连 SS—插座与插座对应相连
⑦ 接触件镀覆 : 1—镀金
⑧ 锁紧件类型：00—无锁紧件；JC—锁紧螺钉 ( 一字槽 )；JC1—锁紧螺钉 ( 内六角，不推荐选用 )； TH—
连接螺母；TH1—带焊接安装功能的连接螺母；SH—带焊接安装功能的导向套； NH—带螺母安装的导
向套；DZ—导向柱；DK- 导向孔。（锁紧件均不可拆卸）
