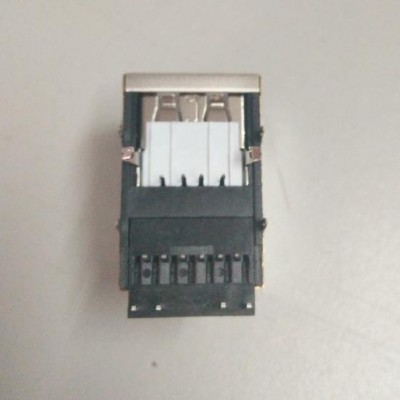

兴伸展RJ45插座+USB2.0带滤波器/网络滤波器/连接器+USB2.0系列/带弹带灯产品RJ45连接器网络插座网络图1

兴伸展RJ45插座+USB2.0带滤波器/网络滤波器/连接器+USB2.0系列/带弹带灯产品RJ45连接器网络插座网络

2021-11-22 13:419490询价

价格:¥4.05/个

1.连接器材质:塑壳: PBT

2.产品规格:符合F.C.C尺寸要求

起订:1000个

供应:10000000个

发送询价
1.连接器材质 塑壳: PBT
2.产品规格 符合F.C.C尺寸要求
3.波峰焊接温度 265度/5秒
产地 广东
接口类型 RJ45+USB2.0
特性 网络连接
芯数 16
形状 矩形
应用范围 电脑周边连接器
针数 20
制作工艺 焊接
种类 RJ45网络插座双层
绝缘体材质 PBT/
接触件材质 磷铜镀金
品牌 兴伸展电子
型号 RJ45插座+USB2.0带滤波器
加工定制

我司供应RJ45网络插座,此款RJ45+USB2.0带滤波器系列。

详细电气参数;


我司供应RJ45网络插座,此款TAB-UP系列。

详细电气参数;

  1.0 圈比:(P2~P3):(J1~J2)                :1:1±3%
              (P4~P6):(J3~J6)                :1:1±3%

  2.0 电感:(P2~P3)                            :350uH **小 测试条件0.1V,100KHZ,外加8mADC


               (P4~P6)                            :350uH **小 测试条件0.1V,100KHZ,外加8mADC

  3.0 漏感:P2~P3(短接J1-J2)               :0.35uH **大 测试条件0.1V,1MHZ


               P4~P6(短接J4-J6)              :0.35uH **大 测试条件0.1V,1MHZ

  4.0 匝间电容:(P2~P3):(J1~J2)          :35pF **大 测试条件0.1V,100KHZ

                     (P4~P6):(J3~J6)          :35pF **大 测试条件0.1V,100KHZ
  5.0直流电阻:(J1~J2)/(J3~J6)            :1.2 欧姆 **大
  6.0返回损耗:1MHZ TO 30MHZ            :-18dB **小
                    30MHZ TO 80MHZ          :-12dB **小
  7.0耐压:       (P2~P3):(J1~J2)            :2250VDC  0.5mA
                     (P4~P6):(J3~J6)            :2250VDC  0.5mA
  8.0插入损耗:100KHZ TO 80MHZ           :-1.1dB **大
  9.0串扰: 1MHZ TO 100MHZ                  :-35dB 左右
  10.0共模抑制: 30MHZ TO 100MHZ         :-30dB 左右
