价格：￥15.00/只
产地：陕西西安
额定电流：5A
供应：888只
发货：10天内
| 产地 | 陕西西安 |
|---|---|
| 额定电流 | 5A |
| 额定电压 | 500V |
| 接触电阻 | 5 |
| 接口类型 | AC/DC |
| 芯数 | 2 |
| 应用范围 | 航空 |
| 品牌 | 西安骊创 |

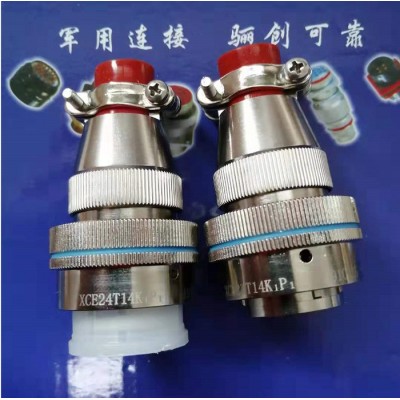

| 型号 | XCE30T35K1P1 |
温馨提示：电子产品价格均以当天报价为准，拍前联系，谢谢！
由于行业关系 产品流通性大 经常会造成缺货 购买前请先与卖家确认。
联系人：张玲玲电话：17382575821
QQ：3456603385
| XCE系列 |
|
电气性能
接触电阻及额定电流
| 接触件规格mm | 额定电流A | 接触电阻mΩ | 焊线筒内径mm |
| φ1.0 | 5 | ≤5 | φ1.3 |
| φ1.5 | 10 | ≤2.5 | φ1.8 |
| φ2.0 | 20 | ≤1.25 | φ2.5 |
| φ3.0 | 40 | ≤0.75 | φ3.4 |
额定电压、耐电压及绝缘电阻
| 工作环境 | 额定电压V | 耐电压V | 绝缘电阻MΩ |
| 常温常压 | 500 | 1500 | ≥5000 |
| 湿热 | 500 | 1125 | ≥100 |
| 低气压条件1KPa | 250 | 300 | — |
外壳间电连续性：≤2.5mΩ
机械性能
壳体：高强度铝合金材料
非屏蔽镀层：阳极氧化作色
屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
绝缘体：热固性材料
接触件：铜合金材料 表面镀金、银
封线体和密封圈：硅橡胶材料
机械寿命：1000次
说明
1、表示整套电连接器时，标记代号采用分数形式，插座标记写作分子，插头标记写作分母，中间用斜线隔开。
2、XCE双头密封插座的一端为插针，另一端为插孔，装针的结构外形标记写在分母的前半部分，装孔的写在分母的后半部分，中间用“·”隔开
3、对于选配附件的插头（座），可在其标记代号后加+再写出所选附件。
标记示例
1、XCE系列18型装10芯镀银插孔插头，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18T10KP(W)
2、XCE系列18型方法兰装10芯镀银插针插座，屏蔽、壳体镀锌彩虹色钝化，W键位其标记代号为：XCE18F10ZP(W)
3、整套连接器标记代号为：XCE18F10ZP(W)/P
4、标记代号为XCE18S10MP/P.P3其含意为：
XCE系列双头密封插座和两个插头配套的整套连接器。其中，插座为18型装有10芯镀银插针的双头密封插座，屏蔽、壳体镀锌彩虹色钝化，N键位。一只插头为18型装有10芯镀银插针，屏蔽、壳体镀锌彩虹色钝化。另一只插头为18型装有10芯镀银插孔，屏蔽、壳体镀锌彩虹色钝化，两只插头均为N键位。
