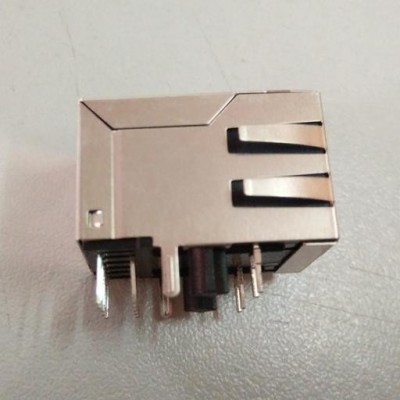

兴伸RJ45插座1000M/网络滤波器/连接器TAB-DOWN系列/带弹带灯产品 RJ45插座千兆RJ45连接器图1

兴伸RJ45插座1000M/网络滤波器/连接器TAB-DOWN系列/带弹带灯产品 RJ45插座千兆RJ45连接器

2021-11-22 12:288150询价

价格:¥4.05/个

1.连接器材质:塑壳: PA66 插芯:PBT

2.产品规格:符合F.C.C尺寸要求

起订:1000个

供应:10000000个

发送询价
1.连接器材质 塑壳: PA66 插芯:PBT
2.产品规格 符合F.C.C尺寸要求
3.波峰焊接温度 265度/5秒
产地 广东
工作频率 高频
接口类型 RJ45
特性 网络连接
芯数 8
形状 矩形
应用范围 电脑周边连接器
针数 8
制作工艺 焊接
种类 RJ45网络插座
绝缘体材质 PBT/PA66/
接触件材质 磷铜镀金
品牌 兴伸展电子
型号 TAB-DOWN/RJ45千兆
加工定制

我司供应RJ45网络插座,此款TAB-DOWN内置千兆变压器系列。

详细电气参数;

  1.0 圈比:(P2~P3):(J1~J2)                :1:1±3%
              (P4~P5):(J3~J6)                 :1:1±3%

              (P6~P7):(J4~J5)                 :1:1±3%

               (P8~P9):(J7~J8)                :1:1±3%

  2.0 电感:(P2~P3)                            :350uH **小 测试条件0.1V,100KHZ,外加8mADC

              (P4~P5)                             :350uH **小 测试条件0.1V,100KHZ,外加8mADC

               (P6~P7)                             :350uH **小 测试条件0.1V,100KHZ,外加8mADC

               (P8~P9)                            :350uH **小 测试条件0.1V,100KHZ,外加8mADC

  3.0 漏感:P2~P3(短接J1-J2)               :0.35uH **大 测试条件0.1V,1MHZ

               P4~P5(短接J3-J6)              :0.35uH **大 测试条件0.1V,1MHZ

              P6~P7(短接J4-J5)              :0.35uH **大 测试条件0.1V,1MHZ

               P8~P9(短接J7-J8)              :0.35uH **大 测试条件0.1V,1MHZ

  4.0 匝间电容:(P2~P3):(J1~J2)          :35pF **大 测试条件0.1V,100KHZ


                     (P4~P5):(J3~J6)          :35pF **大 测试条件0.1V,100KHZ

                     (P6~P7):(J4~J5)          :35pF **大 测试条件0.1V,100KHZ

                     (P8~P9):(J7~J8)          :35pF **大 测试条件0.1V,100KHZ

  5.0直流电阻:(J1~J2)/(J3~J6) /(J4~J5)/(J7~J8)           :1.2 欧姆 **大
  6.0返回损耗:1MHZ TO 30MHZ            :-18dB **小
                    30MHZ TO 80MHZ          :-12dB **小

  7.0耐压:       (P2~P3):(J1~J2)            :2250VDC  0.5mA


                     (P4~P5):(J3~J6)            :2250VDC  0.5mA

                     (P6~P7):(J4~J5)            :2250VDC  0.5mA

                     (P8~P9):(J7~J8)            :2250VDC  0.5mA

  8.0插入损耗:100KHZ TO 80MHZ           :-1.1dB **大
  9.0串扰: 1MHZ TO 100MHZ                  :-35dB 左右
  10.0共模抑制: 30MHZ TO 100MHZ         :-30dB 左右
