价格：￥15.00/只
包装：纸箱
产地：西安
供应：10000只
发货：10天内
| 包装 | 纸箱 |
|---|---|
| 产地 | 西安 |
| 工作频率 | 低频 |
| 接口类型 | AC/DC |
| 形状 | 矩形 |
| 制造商 | 西安骊创电子科技有限公司 |
| 制作工艺 | 组装 |
| 执行质量标准 | 国标 |
| 经营模式 | 生产加工 |
| 品牌 | 骊创 |
| 型号 | J30JZN9ZKSA000 |
公司名称：西安骊创电子科技有限公司
联 系 人：张玲玲
咨询订购热线：17382575821
QQ：3456603385
地 址：西安市雁塔区太白南路269号中天国际B座2308室

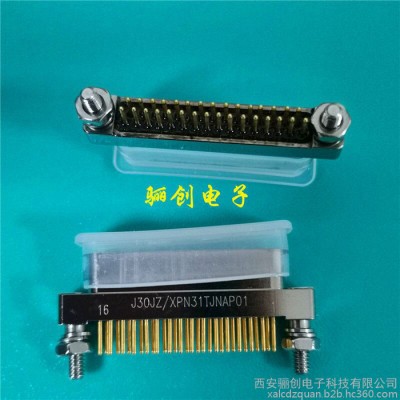

J30JZ 微矩形电连接器
产品特点
■规格有 9、15、21、25、31、37、51、66、74、100 芯十种
■接触件网格（从对接端面看）：间距 1.27mm，排距 1.1mm
■插头采用低插拔力的绞线式弹性麻花针，产品特点：插拔力低、接触可靠性高、机械寿命长
■导线适宜 0.1mm2～0.15mm2
■该系列产品的外形尺寸较同规格 J30J 常规产品外形尺寸小；长度短 5mm（min），宽度小 2.9mm（min）， 高度低 2mm（min）。体积仅有 J30J 常规产品的 40%左右，是一种结构合理可靠的微式矩形电连接器。
■对于螺纹强度和壳体强度要求较高的，可以根据命名规定选用不锈钢壳体材料的相应品。
■产品性能符合 GJB2446 要求,等效于美军标 MIL- -DT-83513
■执行标准： Q/DJ-004-2017 《J30JZ 系列微矩形电连接器详细规范》 技术特性
■环境温度：-55℃～+125℃
■振 动：10Hz～2000Hz 196m/s2
■随机振动： 功率谱密度 0.4G2 /Hz 总加速度均方根值 23.1G
■冲 击：735m/s2 11ms
■额定电流：3A
■接触电阻：≤ 10mΩ
■绝缘电阻：≥ 5000MΩ
■介质耐压：600V
■机械寿命：2000 次
型谱排列
J30JZ 系列微距型电连接器
型号命名
J30JZ/X X X X TJ CA P01 (附加说明)
J30JZ X X X ZK CA L01 (附加说明)
① ② ③ ④ ⑤ ⑥ ⑦
① 主称代号：J30JZ-体积较 J30J 系列同规格常规产品小的微型矩形电连接器
J30JZ/X-J30JZ 系列轻插拔力微型矩形电连接器
② 材料和表面处理：N-铝外壳、化学镀镍
S-不锈钢钝化
壳体结构：P-垂直安装结构
L-水平安装结构
PE-外形尺寸同 J30JZ□ZKCA000 系列产品，外壳 M2 螺纹孔对接端方向增加 2.8mm 深 φ 2.1 的沉孔，适配 L02 型附件
不表示-自由端壳体结构
③ 接触件数目：9、15、21、25、31、37、51、66、74、100
④ 接触件种类：TJ - 插头装插针
ZK - 插座装插孔 （TJ、ZK 为固定搭配）
⑤ 尾端形式：CA - 压接 S A- 焊接
NA - 直插印制板 W A- 弯插印制板
⑥ 锁紧组件类别：000-不带锁紧组件 P01-带安装螺钉锁紧组件 L01 带锁紧螺钉
注：附加说明不是订货标志的组成部分，顾客在选用时请在括号中注明压接的导线规格如：导线截面 积、长度和颜色等。有特殊连线要求时，请给出连线关系。J30JZPEN□ZKCA000 型插座，主要适用于 需要对接锁紧的自由端甩线适用环境；J30JZ 直插硬制板系列 74、100 芯引脚为φ 0.4mm，以减少 PCB 板焊接盘直径（φ 0.55mm），减少用户布板工艺难度。
