ZJHP精小型调节阀概述：

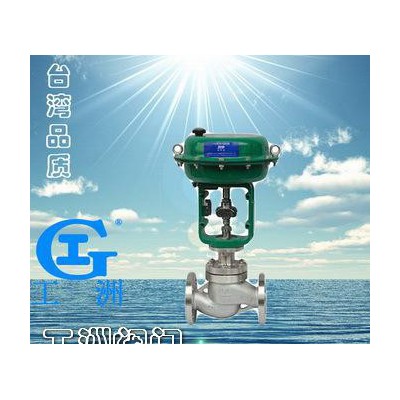

ZJHP气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成,新型执行机构高度低、重量轻、装备简便,新型阀体结构紧凑、流道通畅,具有大的流量系数。
本产品操作稳定,具有可靠的动作特性,微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛应用中取得高质量的控制效果。
产品有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。适用液体温度由-200℃至+560℃范围内多种档次。
主要零件材料| 零件名称 | 材料 | 温度范围 | | 阀体上阀盖 | HT200 | -20～200℃ | | ZG230-450 | -40～450℃ | | ZG1Cr18Ni9Ti | -250～550℃ | | ZG0Cr18Ni12Mo2Ti | -250～550℃ | | 阀芯、阀座 | 1Cr18Ni9 | -250～550℃ | | 0Cr18Ni12Mo2Ti | -250～550℃ | | 填 料 | 聚四氟乙烯 | -40～200℃ | | 膜 片 | 丁晴橡胶夹增强涤沦织物 | | | 压缩弹簧 | 60Si2Mn | | | 膜 盖 | A3 | |
| ![]()
带顶装手轮机构 反作用式 |
主要技术参数和性能指标
调节机构主要技术参数| 公称通径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | | 阀座直径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可与本公司
商洽生产 | 额定流量
系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | | 公称压力MPa | 0.6 1.6 4.0 6.4 | | 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | | | | 流量特性 | 直线、等百分比、快开型 | | 介质温度℃ | -40～230℃(常温型)，散热片式230～450℃(中温型)，特殊订货-100～600℃ | | 法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | | 阀体材质 | PN
(MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | | 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | | 阀体型式 | 直通单座铸造球型阀 | | 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | | 上阀盖形式 | 普通式(常温型)、热片式(中温型)、低温型 | | 可调比R | 50:1 | | 气源接头 | M16×1.5 |
注：可为用户提供ANSI、JIS法兰的产品,结构长度也可按用户需要确定。
执行机构主要技术参数| 型号 | ZHA-22
ZHB-22 | ZHA-23
ZHB-23 | ZHB-34
ZHB-34 | ZHA-45
ZHB-45 | ZHA-56
ZHB-56 | | 有效面积cm2 | 350 | 350 | 560 | 900 | 1600 | | 行程mm | 16 | 25 | 40 | 60 | 100 | | 弹簧范围KPa | 20～100(标准):40～200;
80～240; 20～60; 60～100 |
| ![]()
带侧装手动机构 正作用式 |
性能指标| 项目 | 指标值 | 项目 | 指标值 | | 基本误差% | 不带定位器 | ±5.0 | 始
终
点
偏
差
% | 气关 | 不带定位器 | 始点 | ±5.0 | | 带定位器 | ±1.0 | 终点 | ±2.5 | | 回差% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | | 终点 | ±1.0 | | 带定位器 | ≤1.0 | 气开 | 不带定位器 | 始点 | ±2.5 | | 终点 | ±5.0 | | 死区% | 不带定位器 | ≤3.0 | 带定位器 | 始点 | ±1.0 | | 终点 | ±1.0 | | 带定位器 | ≤0.4 | 允许泄漏量L/h | 1×10-4×阀额定容量 | | 额定行程偏差% | ±2.5 |
注：本产品执行GB/T4213-92国家标准。
允许压差MPa| 开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力KPa | 需要附件 | 公称通径(阀座直径)mm | | 25 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | | (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | | 气 关
| ZHA
-22 | 20～100
20～100
40～200 | 140
250
140 | P
P
P或R | 6.4
6.4
6.4 | 5.94
6.4
6.4 | 3.34
6.4
6.4 | 3.34
6.4
6.4 | 2.14
6.4
6.4 | | | | | | | | | | | | ZHA
-23 | 20～100
20～100
40～200 | 140
250
400 | P
P
P或R | | | | | | 1.31
6.09
6.4 | 0.84
3.9
5.26 | 0.53
2.5
3.39 | | | | | | | | | ZHA
-34 | 20～100
20～100
40～200 | 140
250
400 | P
P
P或R | | | | | | | | | 0.51
2.36
3.21 | 0.33
1.56
2.12 | 0.21
1.0
1.35 | | | | | | ZHA
-45 | 20～100
20～100
40～200 | 140
250
400 | P
P
P或R | | | | | | | | | | | | 0.22
1.02
1.39 | 0.15
0.71
0.97 | 0.08
0.40
0.54 | | | ZHA
-56 | 20～100
20～100
40～200 | 140
250
400 | P
P
P或R | | | | | | | | | | | | | | | 0.06
0.37
0.51 | 0.04
0.25
0.36 | | 气 开
| ZHB
-22 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | 4.46
6.4
6.4 | 3.09
6.4
6.4 | 1.98
5.94
6.4 | 1.11
3.34
6.4 | 0.71
2.14
4.99 | | | | | | | | | | | | ZHB
-23 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | | | | | | 0.44
1.37
3.05 | 0.28
0.84
1.95 | 0.18
0.53
1.25 | | | | | | | | | ZHB
-34 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | | | | | | | | | 0.17
0.51
1.18 | 0.11
0.33
0.78 | 0.07
0.21
0.5 | | | | | | ZHB
-45 | 20～100
40～200
80～240 | ... |
|
|
