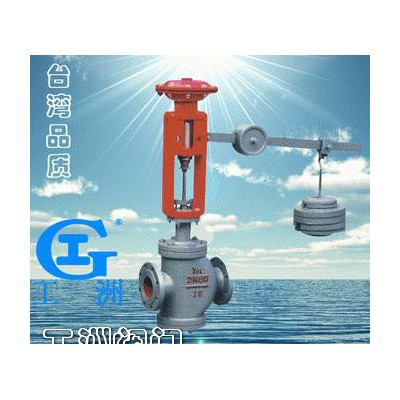

供应直接作用压力调节阀ZMHN 良品图1

供应直接作用压力调节阀ZMHN 良品

2021-11-22 04:228950询价

价格:¥1151.00/个

品牌:工洲

材质:其它

连接形式:其它

供应:111个

发送询价
材质 其它
连接形式 其它
品牌 工洲
型号 ZMHN

加工定制:是材质:不锈钢
连接形式:法兰公称通径:工洲(mm)
适用介质:水压力环境:低压
工作温度:高温流动方向:单向
驱动方式:气动零部件及配件:配件
形态:蝶式类型(通道位置):三通式
标准:美标密封形式:软密封型

产品名称:直接作用压力调节阀
产品型号:ZMHN
产品口径:DN25-200
产品压力:0.6~10.0Mpa
产品材质:铸钢、不锈钢、合金钢等
产品概括:生产标准**标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话:021-51875781 57432316 57433027
 产品详细信息

直接作用压力调节阀概述:

ZMHN直接作用压力调节阀,是一种不需外加能源和操作介质,根据被控制流体的能量自行操作并保持阀前或阀后变量恒定的调节阀,用来自动调节温度在200 ℃以下的非浸蚀气体、石油、蒸汽压力为给定值,具有结构简单、动作可靠、维护方便,防火防爆和价廉等优点。

直接作用压力调节阀工作原理:

阀后式直接作用压力调节阀的调节信号,由阀后管道内取得,它随着作用在膜室上被调节压力的增加,克服重锤所产生力后,阀芯向下移动, 逐渐与阀座闭合,使流通截面减小,阀芯向上运动,流通截面增加,直到被调压力等于给定值为止。 阀前式直接作用压力调节阀的调节信号,由阀前管道内取得,它随着作用在膜室上被调压力的增加,克服重锤所产生力后,阀芯向下移动,逐渐离开阀座,使流通截面增加,直到阀前的压力下降到给定值;反之,当膜室上压力见效时,重锤所产生的力使阀芯上升,逐渐与阀座闭合,使流通截面减小,直到阀前压力增高到给定值为止。

直接作用压力调节阀技术参数和性能:

调节范围:1号膜室:0.5~1.3;2号膜室:0.1~0.5;4号膜室:0.015~0.1MPa

直接作用压力调节阀阀体:
型式:直通双座铸造球型阀公称通径:25、32、40、50、65、80、100、125、150、200mm 公称压力:PN1.6MPa 法兰标准:JB79-59、JB78-59等材料:铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti)等介质温度:-20~+220℃(介质温度大于40℃时,需在上腔充水或充不与介质相混合的液体,也可在取压管线上加冷凝器)压盖型式:螺栓压紧式填料:V型聚四氟乙烯填料
阀内组件
阀芯型式:双座柱塞型阀芯
执行机构
型式:气动薄杠杆执行机构膜片材料:橡胶夹尼龙布环境温度:-25~+55℃ 膜盖接头:M16×1.5 膜盖材料:HT200 阀作用型式:有阀前式和阀后式两种,阀后式、阀前式分别用来保持调节阀后面、前面的管道压力为恒定值

直接作用压力调节阀性能:

泄漏量:小于阀额定容量的5×10-3 可调范围:30:1

Kv值和额定行程

公称通径253240506580100125150200
额定行程4710131928
Kv值1016254063100160250400630

膜室类型、砣片配置

压力调节范围(100KPa)0.15~0.650.65~0.850.85~1.01.0~2.02.0~2.52.5~3.53.5~5.05.0~8.08.0~9.59.5~13
膜室类型421
砣片重量(Kg)1217218111830172130

法兰距、外形尺寸

公称通径253240506580100125150200
L(mm)185200225250275300350410450550
H(mm)665675703713787827955105010721154
H1(mm)117120139144188208220268278320
D(mm)1号膜室:185 2号膜室:225 3号膜室:375
