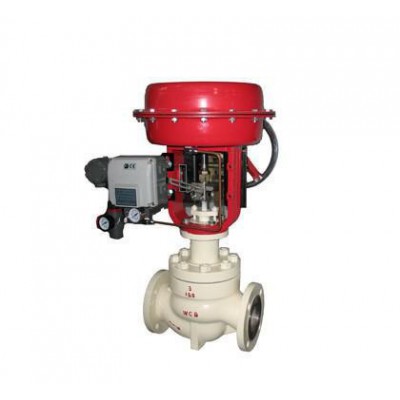

CV3000 HCN低噪声笼式调节阀/比例调节阀/空气调节阀图1

CV3000 HCN低噪声笼式调节阀/比例调节阀/空气调节阀

2021-11-22 03:258340询价

价格:¥1250.00/套

加工定制:是

材质:铸钢

起订:1套

供应:1800套

发送询价
加工定制
材质 铸钢
连接形式 法兰
公称通径 15-2000(mm)
适用介质 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
压力环境 常压
工作温度 常温
流动方向 单向
驱动方式 气动
零部件及配件 执行器
形态 隔膜式
类型(通道位置) 二通式
标准 国标
密封形式 软密封型
品牌 汇正
型号 CV3000 HCN

产品简介:
             HCN低噪声笼式调节阀主要为降低可压缩流体的噪音而设计的,为适应气体节流扩散与膨胀,套筒上设有许多对称小孔来降低压力降。流体通道呈S流线型,还设有一个改善套筒周围液体平稳流动的导量翼,因此调节阀压降损失小,流量大,噪音小。阀芯采用压力平衡式结构,调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。

标准技术参数

【阀体】
型    式:直通笼式铸造球形阀
公称直径:40 ~ 200mm
公称压力:ANSL 125、150、
                    300、600
                    JIS 10  、16、20、30、
                           40K
                    PN1.6、4.0、6.4MPa
连接型式:法兰式:RF、RJ
                    标准按ANSI BL6.5,JIS
                                B2201
                    焊接式:嵌接焊SW
                                  (40~50mm)
                    对接焊BW
                                (65~200mm)
材       料:ZG25
                   ZG1Cr18Ni9
                   ZG0Cr17Ni12Mo2
                   1.25Cr0.5Mo
                   2.25Cr1.0Mo
                   5.0Cr0.5Mo   SCPH21
                  SCPH32      SCPH61 Ti
上 阀 盖:常温型  (P):
                                    -5 ~  +230℃
                    伸长|型(E1):
                                +230 ~ +566℃
压盖型式:螺栓压紧式
填        料:石墨+因科镍丝填料

【阀内组件】
阀芯型式:金属阀座压力平衡式结构
流量特性:线性特性
材        料:
               1Cr18Ni9.0Cr17Ni12Mo2.9Cr18Mo

               和不锈钢对焊司太莱合金

【执行机构】
型        式:HA多弹簧式薄膜执行机构
弹簧范围:0.02 ~ 0.10,0.08 ~ 0.24MPa
供气压力:0.14,0.16,0.28,0.40MPa
气源接头:Rc1/4
环境温度:-30℃ ~ +70℃
阀作用形式:气开式或气关式



【性能】
泄 漏 量: 符合标准ANSI B16.104 III标准级,≤0.01%额定
                      Cv
回        差:1%                   (带定位器)
                    3%                 (不带定位器)
线        性:±1                   (带定位器)
                    ±5                 (不带定位器)
备        注:采用标准的V型聚四氟乙烯填料



【可调范围】:

25:1
