价格：￥2700.00/台
加工定制：是
阀体材料：碳钢
供应：999台
| 加工定制 | 是 |
|---|---|
| 阀体材料 | 碳钢 |
| 工作温度 | 常温 |
| 公称通径 | DN20-DN500（mm） |
| 密封材料 | 硬密封 |
| 阀门性能特点 | 阀塞稳定性好，易产生震动，噪声低，对温度敏感性小 |
| 工作介质 | 蒸汽,氮气,各种高腐蚀化学介质,水,液化气,氧气,空气,氢气,弱酸碱介质,油品,氨气 |
| 公称压力 | 常压 |
| 连接方式 | 法兰 |
| 执行器性能特点 | 输入讯号及电源即可控制运转，运线简单 |
| 品牌 | 温州肇诚 |
| 型号 | ZDLP |
| 加工定制 | 是 | 品牌 | 肇诚 | 型号 | ZDLP-16C DN40 |
| 材质 | 碳钢 | 连接形式 | 法兰 | 公称通径 | 40（mm） |
| 适用介质 | 蒸汽,水,油品 | 压力环境 | 常压 | 工作温度 | 常温 |
| 流动方向 | 单向 | 驱动方式 | 电子 | 零部件及配件 | 电动执行机构 |
| 形态 | 柱塞式 | 类型(通道位置) | 二通式 | 标准 | 国标 |
| 密封形式 | 硬密封型 | 规格 | 15,20,25,32,40,50,65,80,100 |

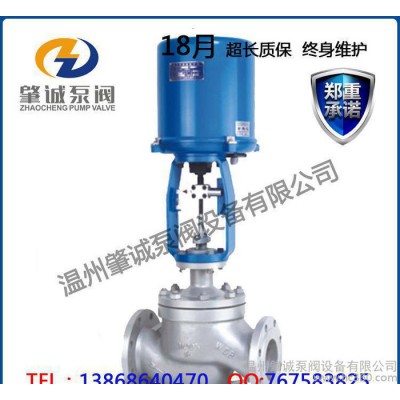

“肇诚”牌ZDLP型电子式电动单座调节阀是由3810L型电子式电动执行机构和套筒调节机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转，运线简单，调节机构采用平衡式阀塞结构，具有阀塞稳定性好，易产生震动，噪声低，对温度敏感性小，允许使用压差较大等特点。适用于泄漏要求不严格场合。
产品型号
类别 | 低温型 | 常温型 | 中温型 |
型号 | 16K | 16 | 16 |
主要性能指标
项目 | 基本误查% | 回差% | 死区% | 允许泄漏量 |
性能指标 | ≤±5.0 | ≤3.0 | ≤3.0 | 1~10-3x |
主要技术参数
公称通径DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数（Kv） | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 |
流量特征 | 直线；等百分比 | |||||||||||
公称压力（MPa） | 1.6, 4.0, 6.4 | |||||||||||
配用执行机构型号 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | |||||||
行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||
作用方式 | 电开式(K常用) 电闭式(B) | |||||||||||
输出信号 | 0-10mA, 4-20mA, 1-5VOC | |||||||||||
供电电源 | 220V, 50-60Hz | |||||||||||
适用温度(℃) | 低温型: -250℃~-60℃ 常温型: -20℃~200℃ 中温型: -40℃~450℃ | |||||||||||
固有可调比(R) | 50:1 | |||||||||||
允许压差
| 公称通径DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 260 | 300 |
| 允许压差(MPa) | PN值 | 5.4 | 4.5 | 3.6 | 2.6 | 3.2 | ||||||
外形尺寸(单位:mm)
公称通径DN | D | L | H | H1 | ||||||
PN(MPa) | ||||||||||
1.6 | 4.0 | 6.4 | 低温型 | 常温型 | 中温型 | |||||
-250℃ | -20℃ | -lOO℃ | ||||||||
25 | 225 | 200 | 205 | 210 | 1523 | 1320 | 1120 | 669 | 822 | 117 |
32 | 225 | 200 | 210 | 220 | 1523 | 1423 | 1223 | 817 | 876 | 120 |
40 | 255 | 220 | 230 | 251 | 1717 | 1517 | 1317 | 892 | 960 | 125 |
50 | 255 | 250 | 255 | 286 | 1729 | 1529 | 1329 | 850 | 1003 | 131 |
65 | 255 | 275 | 285 | 311 | 1860 | 1660 | 1460 | 967 | 1126 | 171 |
80 | 255 | 300 | 310 | 337 | 1878 | 1678 | 1478 | 994 | 1152 | 189 |
100 | 255 | 350 | 355 | 394 | 1897 | 1697 | 1497 | 1026 | 1193 | 208 |
125 | 310 | 410 | 425 | 440 | 2050 | 1850 | 1650 | 1201 | 1329 | 243 |
150 | 310 | 450 | 460 | 475 | 2255 | 2055 | 1855 | 1360 | 1587 | 275 |
200 | 310 | 600 | 615 | 630 | 2300 | 2100 | 1900 | 1440 | 1667 | 320 |
250 | - | 670 | 685 | 700 | - | - | - | 1649 | 1884 | 390 |
300 | - | 735 | 750 | 765 | - | - | - | 1760 | 1999 | 450 |
