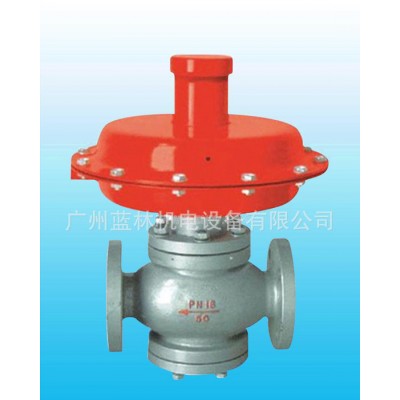

ZZV自力式微压调节阀   ZZVP自力式微压调节阀图1

ZZV自力式微压调节阀 ZZVP自力式微压调节阀

2021-11-22 02:5112110询价

价格:¥2480.00/个

加工定制:是

材质:碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB

起订:1个

供应:100个

发送询价
加工定制
材质 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB
连接形式 法兰
公称通径 15-500(mm)
适用介质 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
压力环境 高压
工作温度 高温
流动方向 单向
驱动方式 自力式
零部件及配件 执行器
类型(通道位置) 二通式
标准 国标
密封形式 硬密封型
规格 15-500mm
品牌 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪
型号 ZZVP-10B、ZZVP-10K、ZZVN-10K、ZZVN-10B、ZZVP-16C、ZZVP-

一、ZZV(C)自力式微压调节阀概述

ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品.可用于公称压力PN01,PN10.差(微)压均可分段调节.从50mm .W.C至0.1MPa.其用途十分广泛。

自力式微压调节阀可用于工业燃烧系统,控制两种物料,如煤气,空气流量配比,以达理想燃烧.用于氢冷发电机组密封油系封.当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零).

二、ZZV(C)自力式微压调节阀特点

该自力式调节阀无需停止生产即可进行设定值的调整; 无填料,阀杆上,下活动时不存在磨擦,上密封绝对可靠; 执行机构敏感地件极为灵敏,极微小的压力变化会被感测出来; 阀体为四通形式,因面K,B型可通用一种阀体.

当差压阀的低压端通大气即成为微压阀(见图二)ZZC型自力式差压调节阀和ZZV型自力式微压调节阀主要特点为:

1、对单座微(差)压阀而言,若阀前压力≥100Kpa则安装ZZYP型自力式进行减压至≤100KPa,因此可用于压力特别小的场合(例如0.5KPa).2、执行机构元件极为灵敏,极微小的压力变化会感测出来。3、压力调节极为方便,无需停止生产即可进行设定值调整。

三、ZZV(C)自力式微压调节阀型号说明ZZCP-10B ZZCP-10K ZZCNZ:执行器大类;Z:自力式系列;C:差压阀:P:单座;10:PN1.0MPa、16:PN1.6MPaB:差压增加时阀关闭,K:差压增加时阀开启.N:双座ZZVP-10B ZZVP-10K ZZVN-10K ZZVN-10BV:微压阀, K、B其控制方式同ZZYP型自力式产品B:阀后压力增加时阀关闭K:阀前压力增加时阀开启N:双座四、ZZV(C)自力式微压调节阀技术参数和性能指标
公称通径DN(mm)20253240506580100
额定流量系数KvZZCP/ZZVP5812.520325080125
ZZCN    5383
额定行程(mm)
公称压力PN(MPa)0.10 1.0
差压调节范围(KPa)
一般设计范围
0.5~5.5 5~10 9~14 13~19 18~24
22~28 26~33 31~38 36~44 42~51
49~58 56~66 64~78 76~90 88~100
介质温度(℃)≤80
调节精度(%)≤10
允许泄漏量
(l/h)
ZZCP/ZZVP硬密封10-4×阀额定容量(Ⅳ级) (GB/T4213-92) 软密封:Ⅵ级
ZZCN5×10-4×阀额定容量(Ⅱ级) (GB/T4213-92)
注:1、ZZCP/ZZVP公称压力为1.0MPa,ZZCN为1.6MPa2、ZZCN差压调节范围为36~44,42~51,49~58,56~66,64~78,76~90,88~100KPa.
