电子式电动调节阀/电动调节阀/电子式调节阀图1

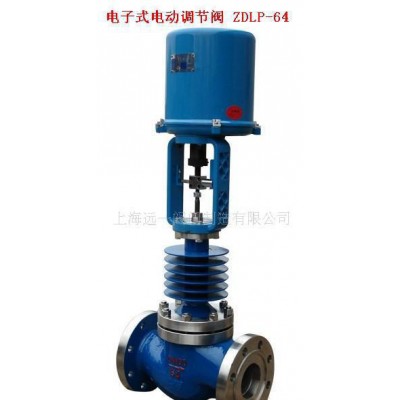

电子式电动调节阀/电动调节阀/电子式调节阀

2021-11-22 02:4410370询价

价格:¥2288.00/件

加工定制:是

材质:碳钢

供应:100件

发送询价
加工定制
材质 碳钢
连接形式 法兰
公称通径 25-300(mm)
适用介质 水.蒸汽等
压力环境 1.6-6.4
工作温度 -60~450
流动方向 单向
驱动方式 气动
零部件及配件 定位器
形态 隔膜式
类型(通道位置) 二通式
标准 国标
密封形式 硬密封型
产品单价 2288.00
品牌 上海远一
型号 ZDLP、ZDLN

ZDLP电子式电动单座调节阀

电子式电动单座调节阀概述

    ZDLP型电子式电动单座调节阀是由3610L系列电子式电动执行机构和单座调节机构组成。电动执行机构内有伺服系统,无须另配伺服放大器,有输入讯号及电源即可控制运转,连线简单,调节机构芯来用顶导向,适用于地泄漏量要求严格,阀前后压差低及有一定粘度和含有纤维介质的场合。

电子式电动单座调节阀规格与技术参数

1、单座调节机构主要技术参数

公称通径mm

G3/4”

20

25

32

40

50

65

80

100

125

150

200

阀座通径mm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

额定流量系数kv

0.08

0.12

0.20

0.32

0.5

0.8

1.2

2.0

3.2

5.0

8.0

12

20

32

50

80

120

200

280

450

公称压力(MPa)

1.6 4.0 6.4(常温),4.0 6.4(中温),0.6 4.0 6.4(低温)

行程(mm)

10

16

25

40

60

动作速度mm/s

4.2

2.1

3.5

1.7

3.4

工作温度℃

直线

直线,等百分比

兰介质

-20℃~+200、-40~+250(常温) -40~+450(中温) -250~-60(低温)

法兰尺寸

铸铁法兰按JB78-59,铸钢法兰按JB79-59

法兰型式

法兰密封型式按JB77-59,铸铁法兰按光滑式,铸钢法兰按凹式,低温按准糟式








(MPa)

0.6



低温:-250℃~-60℃ ZG1r18Ni9Ti

1.6



常温:-20℃~+200℃ Ht200

4.0



常温:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti



中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti



低温:-250℃~-60℃ ZG1Cr18Ni9Ti

6.4

常温:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti

中温:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti

低温:-250℃~-60℃ ZG1Cr18Ni9Ti

阀芯材质

1Cr18Ni9

上阀盖型式

普通式(常温),热片式(中温),长劲式(低温)

配用电动执行机构型号

361LSA-08
361LXA-08

361LSA-20

361LSB-30

361LSB-50

361LSC-65

361LXA-20

361LXB-30

361LXB-50



注:可为用户提供ANSI、JPI、JPI等国处法兰标准的产品,其法兰距按用户需要确定。

2、单座调节机构主要技术参数

型号

额定输出力N

速度mm/s

技术参数

361LSA-08
361LXA-08

800
800

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出开度信号:DC4~20mA
上盖防护等级:相当IP55
隔爆标志:ExdⅡBT4

361LSA-20
361LXA-20

2000
2000

2.1
2.1

361LSB-30
361LXB-30

3000
3000

3.5
3.5

361LSB-50
361LXB-50

5000
5000

1.7
1.7

361LSC-65

6500

2.8

3、性能指标

项目

指标值

基本误差%

±2.5

回差%

2.5

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

2.5

允许泄量L/H

10-4×阀额定容量

4、允许压差

公称通径

G3/4"

20

25

32

40

50

66

80

100

125

150

200

阀座直径

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

允许压差

≤公称压力

5.5

3.5

2.0

3.0

2.0

1.8

1.05

1.16

0.67

0.47

0.39

0.26

0.16

电子式电动单座调节阀外形尺寸

ZDLP电动常、中温单座阀外形尺寸表

公称通径

L

H1

H

D

重量(Kg)

PN(MPa)

常温

中温

PN1.6
MPa

PN4.0,6.4MPa

1.6

4.0

6.4

常温

中温

G3/4"

-

75

75

30

497

534

225

-

12

14

20

-

180

190

50

637

747

225

-

25

28

25

185

190

200

115

671

813

225

24

28

31

32

200

210

210

120

682

833

225

26

29

32

40

220

230

235

130

739

890

225

36

45

49

50

250

255

265

145

769

920

225

39

49

53

65

275

285

295

180

971

1134

225

57

76

84

80

300

310

320

195

991

1154

225

72

95

105

100

350

355

370

200

1000

1163

310

85

109

120

125

410

425

440

245

1287

1499

310

150

175

190

150

450

460

475

255

1307

1519

310

187

231

251

200

550

560

570

295

1382

1594

310

242

365

395



公称通径

D

DN

H1

-100℃

-200℃

-250℃

重量
(Kg)

H2

H

H2

H

H2

H

G3/4"

225

135

30

500

497

700

1232

900

11432

22

20

225

250

275

50

500

637

700

1254.5

900

1454.5

36

25

225

290

290

97

500

671

700

1302

900

1502

40

32

225

310

310

103

500

682

700

1314

900

1514

43

40

225

310

340

117

600

739

800

1370

1000

1570

61

50

225

340

370

132

600

769

800

1400

1000

1600

66

65

225

380

410

161

600

971

800

1643

1000

1843

98

80

225

410

500

171

600

991

800

1657

1000

1857

110

1

225

470

590

175

600

1000

800

1655

1000

1855

140

125

310

550

640

230

700

1287

900

1993

1100

2192

225

150

310

600

760

240

700

1307

900

2002

1100

2202

291

200

310

720

760

275

700

1382

900

2032

1100

2232

461

订货须知

订货时请注明

1、产品型号 2、公称通径 3、DN3/4"和DN20mm两种规格需注明阀座直径或者注明额定流量系数KV 4、流量特性 5、阀体材质 6、低温阀需注明使用接管长度。 7、阀前后压力 8、介质种类和温度范围 9、电动执行器内是否带空间加热器具 10、电动执行器内是带过载保护装置;11、是否有其它特殊要求。
