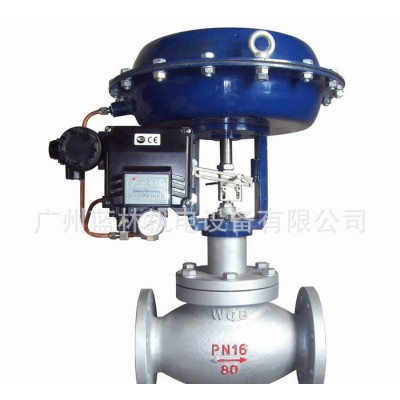

HAC笼式角型调节阀   上海调节阀图1

HAC笼式角型调节阀 上海调节阀

2021-11-22 02:3011770询价

价格:¥1950.00/个

加工定制:是

材质:碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB

起订:1个

供应:100个

发送询价
加工定制
材质 碳钢、铸铁、铸钢、不锈钢、不锈钢304、不锈钢316、合金钢、铬钼钒钢、C4钢、WCB
连接形式 法兰
公称通径 15-500(mm)
适用介质 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
压力环境 高压
工作温度 高温
流动方向 单向
驱动方式 气动
零部件及配件 执行器
类型(通道位置) 二通式
标准 国标
密封形式 硬密封型
规格 15-500mm
品牌 上海、江苏、新奥、东奥、富阳调节阀、特一、信泰、凯泰、中沪
型号 HAC-16C、HAC-25C、HAC-40C、HAC-64C、HAC-100C、HAC-16P、H

一、HAC笼式角型调节阀概述

HAC 笼式角型调节阀简称HAC调节阀,是CV3000调节阀系列产品之一。

HAC笼式角型调节阀控制各种高温,低温的高压流体,是一种压力平衡式的调节阀。阀结构紧凑,设有一个改善套筒周围流体平衡流动的导流翼,使其压降损失小,流量大,可调范围广。

笼式角型调节阀流量特性精度高。动态稳定性好,噪音低,空化腐蚀小。配用多弹簧薄膜和气缸执行机构,其结构紧凑,输出力大。泄漏量符合ANSI B16.104标准。

产品符合GB/T4213-92标准。

二、HAC笼式角型调节阀阀体型       式:角型双座铸造球型阀
公称通径:40、50、65、80、100、150、200mm
公称压力:ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4Mpa
连接型式:法兰密封面型式 FF、RF、RJ、LG、MFM
法兰标准:JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSIB16.5-1981、HG20594-97、HG20618-97等
焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材      料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)LF4、钛等上 阀 盖:常温型(P):-17~+230℃                伸长I型(E I):-45~17℃   +230~+566℃                伸长Π型(EΠ):-100~-45℃                伸长Ш型(EШ):-196~-100℃注:工作温度不准超过各种材料的允许范围。
压盖型式:螺栓压紧式
填       料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料三、HAC笼式角型调节阀阀内组件

阀芯型式:压力平衡式阀芯
流量特性:高容量流量特性--金属密封--等百分比特性(%V)和线性特性(LC)
流量特性:高容量流量特性--软 密 封--等百分比特性(%T)和线性特性(LT)
流量特性:高精度流量特性--金属密封--等百分比特性(%VF)和线性特性(LVF)
流量特性:高精度流量特性--软密 封--等百分比特性(%TF)和线性特性(LTF)
材      料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

四、HAC笼式角型调节阀执行机构型      式:HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料:乙丙橡胶夹尼龙布、ding腈橡胶夹尼龙布
弹簧范围:20~100、80~240KPa(HA型),190~350、190~400KPa(VA6型)
供气压力:140~400KPa(HA型)、400~500KPa(VA6型)、300~500KPa(VP型)
气源接口:RC1/4"(HA、VA6型、RC3/8"(VP型)
环境温度:-30~+70℃
可调范围:50:1作用方式:用正作用或反作用执行机构实现阀的气-关式或气-开。附       件:定位器(HEP型、YT1000型)、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等五、HAC笼式角型调节阀性能
泄漏量金属阀座:小于阀额定容量的0.5%,符合ANSI B16.104-1976Π级
软阀座:小于阀额定容量的10-7,符合ANSI B16.104-1976VI级
回    差带定位器:小于全行程的1%
不带定位器:小天全行程的3%
基本误差带定位器:小于全行程的±1%
不带定位器:小于全行程的±5%

注:采用标准的V型聚四氟乙烯填料 和行程
