价格:¥2210.00/套
品牌:浙江智科流体控制技术有限公司
标准:国标
材质:碳钢
供应:2套
标准 | 国标 |
---|---|
材质 | 碳钢 |
工作温度 | 常温 |
公称通径 | 50 |
规格 | DN150,DN25 |
连接形式 | 法兰 |
流动方向 | 单向 |
密封形式 | 软密封型 |
驱动方式 | 电动 |
适用介质 | 水,蒸汽,各种高腐蚀化学介质,氨气,氮气,氢气 |
形态 | 柱塞式 |
用途 | 调压,调节,风量调节,减压阀,温控,节流 |
零部件及配件 | 执行器 |
压力环境 | 常压 |
类型(通道位置) | 三通式 |
品牌 | 利沃夫调节阀 |
型号 | ZDLQ-16 |
加工定制 | 是 |
产品详细资料
产品型号:ZDLQ

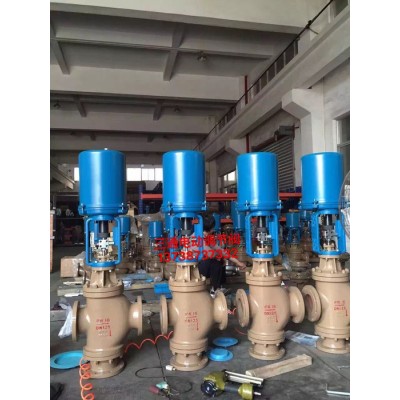

产品名称:电子式电动三通合流调节阀
产品型号:ZDLX
产品名称:电子式电动三通分流调节阀
ZDLQ(X)电动三通分(合)流调节阀采用双阀芯上下导向结构,配用电动执行机构机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。该阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。可用于各种不同的工作条件,特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4;阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。
ZDLQ三通合流调节阀、ZDLX三通分流调节阀–主要技术参数公称通径mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座通径mm | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |
公称压力(MPa) | 0.6,1.6, 2.5, 4.0, 6.4 | ||||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直线 | ||||||||||||
工作温度℃ | -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃ | ||||||||||||
法兰尺寸 | 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB、ANSI、JIS、DIN 等标准订货生产 | ||||||||||||
阀体材质 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
阀芯材质 | 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti | ||||||||||||
阀体型式 | 三通双座铸造球型阀 | ||||||||||||
上阀盖型式 | 普通式(常温),散热片式(中温),长颈式(低温) |
注:工作温度、公称压力、公称通径超出列表范围的产品可与天沃公司商洽定制
ZDLX三通分流调节阀–性能指标
项目 | 指标值 | ||
基本误差% | ±2.5 | ||
回差% | 2.5 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
额定行程偏差% | 2.5 | ||
允许泄量L/H | ZDLP型:1×10-3阀额定容量 |
公称通径DN(mm) | 阀座直径d(mm) | 额定流量系数Kv | 电动执行机构型号 | 输出推力(N) | 额定行程(mm) | 动作时间(s) | ||
合流型 | 分流型 | |||||||
25 | 25 | 8.5 | 可用合流结构代替 | 381LSA-08 | 381LSA-20 | 800/2000 | 16 | 3.8/7.6 |
32 | 32 | 13 | 381LSB-30 | 381LSB-50 | 3000/5000 | 25 | 7.2/14.7 | |
40 | 40 | 21 | ||||||
50 | 50 | 34 | ||||||
65 | 65 | 53 | 381LSB-50 | 381LSC-65 | 5000/6500 | 40 | 23.5/14.3 | |
80 | 80 | 85 | 85 | |||||
100 | 100 | 135 | 135 | |||||
125 | 125 | 210 | 210 | 381LSC-99 | 381LSC-160 | 10000/16000 | 60 | 30/60 |
150 | 150 | 340 | 340 | |||||
200 | 200 | 535 | 535 |
ZDLQ三通合流调节阀外形尺寸
公称通径DN(mm) | L | 行程(mm) | D | H1 | H | |||
PN(MPa) | PN(MPa) | 常温 | 中温 | |||||
4.0 | 6.4 | 4.0 | 6.4 | |||||
25 | 190 | 200 | 16 | 225 | 150 | 160 | 555 | 707 |
32 | 210 | 210 | 16 | 225 | 160 | 170 | 561 | 709 |
40 | 230 | 235 | 25 | 225 | 170 | 180 | 660 | 812 |
50 | 255 | 265 | 25 | 225 | 190 | 200 | 675 | 827 |
65 | 285 | 295 | 40 | 255 | 220 | 220 | 863 | 1027 |
80 | 310 | 320 | 40 | 255 | 230 | 240 | 868 | 1032 |
100 | 355 | 370 | 40 | 255 | 250 | 260 | 872 | 1036 |
125 | 425 | 440 | 60 | 255 | 300 | 300 | 905 | 1120 |
150 | 460 | 475 | 60 | 255 | 320 | 320 | 920 | 1135 |
200 | 560 | 570 | 60 | 255 | 380 | 380 | 950 | 1165 |
250 | 660 | 670 | 100 | 415 | 474 | 474 | 1203 | 1440 |
300 | 740 | 770 | 100 | 415 | 585 | 585 | 1265 | 1502 |
2、ZDLX三通分流调节阀外形尺寸
公称通径DN(mm) | L | 行程(mm) | D | H1 | H | ||
PN(MPa) | PN(MPa) | ||||||
4.0 | 6.4 | 4.0 | 6.4 | ||||
80 | 310 | 320 | 40 | 255 | 250 | 260 | 885 |
100 | 355 | 370 | 40 | 255 | 275 | 285 | 897 |
125 | 425 | 440 | 60 | 255 | 320 | 320 | 931 |
150 | 460 | 475 | 60 | 255 | 340 | 340 | 945 |
200 | 560 | 570 | 60 | 255 | 400 | 400 | 979 |
250 | 660 | 670 | 100 | 415 | 540 | 540 | 1268 |
300 | 740 | 770 | 100 | 415 | 612 | 612 | 1294 |
订货须知
订货时请用户提供以下资料:
1. 调压阀名称、型号
2. 公称通径(mm)
3. 公称压力(MPa)
4. 额定流量系数(Kv)
5. 介质名称、状态、流量
6. 阀前、阀后压力,控制阀前还是阀后,压力设定值及压力调节范围
7. 工作温度
8. 工作流程简图(必要时)
9. 阀体、阀内件及填料材质
10. 其他特殊要求
