价格：￥1450.00/套
品牌：浙江智科流体控制技术有限公司
标准：国标
材质：铸钢
供应：1套
发送询价
| 标准 | 国标 |
|---|---|
| 材质 | 铸钢 |
| 工作温度 | 高温 |
| 公称通径 | 150 |
| 规格 | DN150 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 密封形式 | 软密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水,蒸汽 |
| 形态 | 柱塞式 |
| 用途 | 调节式 |
| 零部件及配件 | 执行器 |
| 压力环境 | 高压 |
| 类型(通道位置) | 二通式 |
| 品牌 | 利沃夫自控 |
| 型号 | ZMABS-220/230 |
| 加工定制 | 是 |

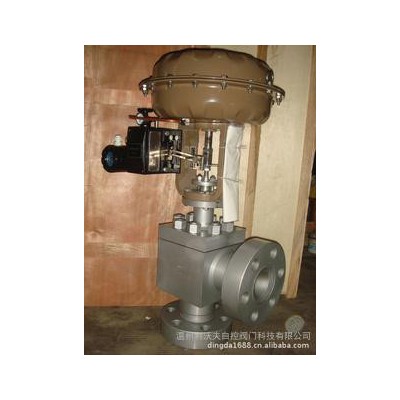

ZMA/BS气动角形调节阀，简称角形调节阀，由气动多弹簧执行机构和角型阀组成。
角型阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。
适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
气动角形调节阀阀体
型 式：角型单座铸造球型阀
公称通径：20、32、40、50、65、80、100、125、150、200mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94～79.2-94等
材 料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 阀 盖：标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封-40～+350℃
压盖型式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
结构形式：标准型、散热型、低温型和波纹管密封型（详见图1～图4）
气动角形调节阀阀内组件
阀芯型式：单座柱塞型阀芯
流量特性：等百分比特性和线性特性
材 料：不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
气动角形调节阀执行机构
型 式：多弹簧薄膜式执行机构
弹簧范围：20～100（标准）、40-200、80-240、20-60、60-100KPa
膜片材料：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力：140～400KPa
气源接口：RC1/4"
环境温度：-30～+70℃
气动角形调节阀作用型式
气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
气动角形调节阀附件
定位器（HEP型、YT1000型）、空气过滤减压器、保位阀、行程开关、阀位传送器 调节阀简介:
调节阀原理；调节阀标准；调节阀特点；调节阀作用：
调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。本手册主要介绍电动调节阀和气动调节阀两种。
??调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节并通常分为直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
??流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。
根据流通能力Cv值大小查表**可以确定调节阀的公称通径DN。
??调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。三种注量特性的意义如下：
（1）等百分比特性（对数）
??等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也**是在不同开度上，具有相同的调节精度。
（2）线性特性（线性）
??线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。
（3）抛物线特性
??流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。
从上述三种特性的分析可以看出**其调节性能上讲，以等百分比特性为**优，其调节稳定，调节性能好。而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。
