Y45Y杠杆式手动调节阀/给水回转式调节阀/手动流量调节阀【价格_现货

价格：￥600.00/个

加工定制：是

材质：铸钢

供应：100000个

加工定制	是
材质	铸钢
连接形式	法兰
适用介质	水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
压力环境	常压
工作温度	常温
流动方向	单向
驱动方式	手动
零部件及配件	配件
形态	隔膜式
类型(通道位置)	二通式
标准	国标
密封形式	硬密封型
公称通径	15-3000（mm）
品牌	汇正
型号	Y45Y

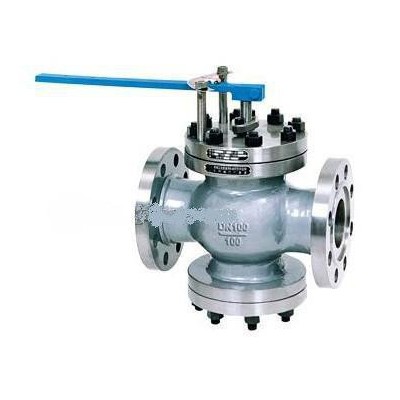

杠杆式调节阀是由杠杆机构和调节机构（单座、双座、套筒等直行程调节机构）两部分组成。杠杆式调节阀的伸长杠杆与角行程电动执行机构的曲柄用销连接，完成其调节阀的作用，其杠杆也可与浮球（自购）连接作液面调节。该产品可用于发电厂及其它场合，尤其需要执行机构与阀门本身分离安装的场合。型号有ZVGP单座阀、ZVGN双座阀、ZVGM套筒阀。

杠杆式调节阀主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司太立合金堆焊
填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫　　　片：橡胶石棉板、1Cr18Ni9Ti、石棉缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬　　　套：2Cr13

ZVGP型常温、中温杠杆式调节阀（mm）

公称通径　DN	L			H1	H		I	s	d	c	重量KG
	PN（MPa）				H
	1.6	4.0	6.4		常温型	中温型
G3/4″			75	30	370	447	1060	12	10	30	15
20		180	190	50	442	582					26
25	185	190	200	115	535	675					30
32	200	210	210	120	545	685					32
40	220	230	235	130	560	700					42
50	250	255	265	145	600	740					46
65	275	285	295	180	795	955	305	16	15	45	90
80	300	310	320	195	815	975					105
100	350	355	370	200	820	980					120
125	410	425	440	245	1030	1240	310	18	15		175
150	450	460	475	255	1050	1165					230
200	550	560	570	295	1125	1260					265

ZVGP型常温、中温杠杆双座调节阀（mm）

公称通径DN	L			H1	H		I	s	d	c	重量KG
	PN（MPa）				H
	1.6	4.0	6.4		常温型	中温型
25	185	190	200	120	545	695	1060	12	10	30	31
32	200	210	210	120	550	700					35
40	220	230	235	140	570	730					40
50	250	255	265	145	600	740					48
65	275	285	295	190	815	970	305	16	15	45	90
80	300	310	320	210	845	1010					110
100	350	355	370	220	870	1030					130
125	410	425	440	270	1080	1290	310	18	15	45	195
150	450	460	475	280	1095	1310					250
200	550	560	570	320	1175	1395					402
250	640	660	670	450	1545	1820	210	20	15	40	690
300	720	735	750	465	1580	1855	210	20	15	40	840

ZVGP型低温杠杆单座调节阀(mm)

公称通径DN	L			DN	-100℃		-200℃		-250℃		重量Kg
	PN(MPa)				-100℃		-200℃		-250℃
	1.6	4.0	6.4		H2	H	H2	H	H2	H
G3/4″			75	135	500	805	700	1005	900	1205	18
20		180	190	275		925		1125		1325	38
25	185	190	200	290		965		1165		1365	44
32	200	210	210	310		980		1180		1380	45
40	220	230	235	340		985		1185		1385	55
50	250	255	265	370		1020		1220		1420	62
65	275	285	295	410	600	1270	800	1470	1000	1670	115
80	300	310	320	440		1380		1580		1780	135
100	350	355	370	500		1383		1585		1780	155
125	410	425	440	590	700	1545	900	1745	1100	1945	230
150	450	460	475	640		1555		1755		1955	300
200	550	560	570	760		1585		1780		1985	460

定货须知

1.杠杆式调节阀产品型号与名称 2.杠杆式调节阀公称通径DN(mm) 3.杠杆式调节阀公称压力
4.杠杆式调节阀流量特性 5.杠杆式调节阀阀体材质 6.杠杆式调节阀额定流量系数
7.杠杆式调节阀介质种类和温度范围 8.杠杆式调节阀阀前后压力(压差) 9.杠杆式调节阀电源电压和控制信号 10.杠杆式调节阀其它特殊
