价格:¥2900.00/个
加工定制:是
材质:碳钢
供应:999个
加工定制 | 是 |
---|---|
材质 | 碳钢 |
连接形式 | 法兰 |
公称通径 | DN15~DN500(mm) |
适用介质 | 蒸汽,水,液化气,空气 |
压力环境 | 低压 |
工作温度 | 常温 |
流动方向 | 单向 |
驱动方式 | 电子 |
零部件及配件 | 执行器 |
形态 | 直通笼式 |
类型(通道位置) | 二通式 |
标准 | 德标 |
密封形式 | 硬密封型 |
规格 | DN15,DN20,DN25,DN32,DN40 |
稳定性 | 调节阀动态稳定性好、噪声低、防空化、适宜控制各种温度的高压差流体 |
产品标准 | 产品符合GB/T4213-2008,DIN和ANSI标准 |
特性 | 高精度流量特性,高容量流量特性 |
品牌 | boilz博尔兹 |
型号 | TYP302 |

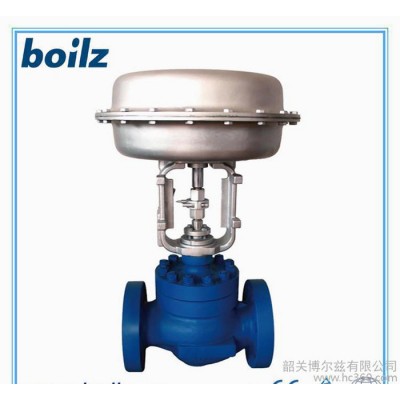

多级降压降噪调节阀(TYP302)
多级降压降噪调节阀是新型调节阀,阀内流体通道呈S流体线型,还设有一个改善套筒周围
流体平稳流动的导向翼,优点是压降损失小,流量大,可调范围广。流量特性曲线精度高,
动态稳定性好。噪音低,空化腐蚀小,调节阀动态稳定性好,噪音低、防空化、适宜控制
各种温度的高压差流体。配用多弹簧薄膜执行机构或电动执行机构,其结构紧凑、输出力大。
产品符合GB/T4213-2008,DIN和ANSI标准。
型式:直通笼式双座平衡
公称通径:15~500mm
公称压力:ANSI 125,150,300,600,JIS 10,16,20,30,40K,PN 1.6,4.0,6.4MPa
连接形式: 法兰式:FF RF RJ LG 标准按ANSI B16.5;JISB/T79.1凸面,JB/T79.2凹凸面,PN4.0MPa
焊 接 式:嵌接焊SW、对接焊BW
上 阀 盖: 常温型:-17~230℃,伸长I型:-199℃~560℃;
填 料: V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石棉编织填料,石墨;
阀内组件
阀芯形式:压力平衡式阀芯
流量特性:高精度流量特性,高容量流量特性;
执行机构
形 式: 多弹簧式薄膜/活塞执行机构、电动 膜片材料: 乙丙橡胶夹尼龙
供气压 力:0.02~0.45MPa 环境温度: -30~+70℃
阀作用形式:气—开、气—关式 附 件:定位器、手轮机构、阀位传送器。
性能
泄漏量: 金属阀座:符合标准 ANSI B16.104IV级,小于额定Cv的0.5℃
聚四氟乙烯阀座:符合标准ANSI B16.104IV级,小于额定Cv的10-7
回差:3﹪(不带定位器),1%(带定位器) 线性 5﹪(不带定位器),1﹪(带定位器)
可调比:50:1, 30:1
