价格：￥3800.00/个
加工定制：是
材质：碳素钢、不锈钢等
起订：1个
供应：600个
| 加工定制 | 是 |
|---|---|
| 材质 | 碳素钢、不锈钢等 |
| 连接形式 | 多种 |
| 公称通径 | 20 ～ 300（mm） |
| 适用介质 | 水,蒸汽,油品 |
| 压力环境 | 1.6 、 4.0 、 6.4 |
| 流动方向 | 其他 |
| 驱动方式 | 电子 |
| 零部件及配件 | 配件 |
| 形态 | 其他 |
| 类型(通道位置) | 直通式 |
| 标准 | 国标 |
| 密封形式 | 硬密封型 |
| 工作温度 | -20 ～ 200 、 -40 ～ 250 、 -40 ～ 450 、 -60 ～ 450 |
| 品牌 | 光辉 |
| 型号 | 各种型号 |
一、产品[电子式电动套筒调节阀]的详细资料：
产品型号：ZDSM型

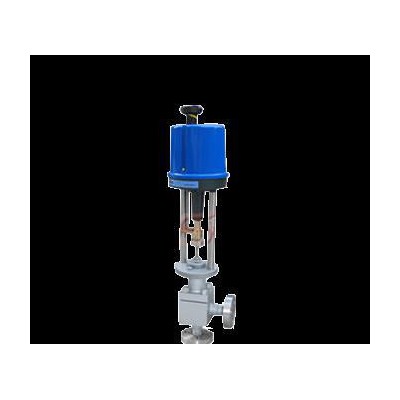

产品名称：电子式电动套筒调节阀
产品特点：ZDSM系列直行程电动套筒调节阀，由套筒阀配用德国进口PS系列电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）和单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低敏感性小、允许使用压差大、连线简单等特点，广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、轻工等行业的工业自动控制系统中。
二、阀体：
形 式：直通套筒铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
三、上阀盖：
常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
四、阀内组织：
阀芯形式：上导向单座套筒或双座套筒柱塞型阀芯
流量特性：等百分比特性，线性特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
五、执行机构：
类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。防爆型选用3810系列
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
| 阀体材料 | 公称压力MPa | 介质工作温度℃ | |||||||||||||
| < | < | < | < | < | < | < | < | < | < | < | < | < | < | ||
| 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | ||
| 最大工作压力MPa | |||||||||||||||
铸铁HT200 | 1.6 | 1.6 | 1.5 | ||||||||||||
| 铸钢ZG25 | 4.06.4 | 4.0 6.4 | 3.7 5.9 | 3.3 5.2 | 3.0 4.7 | 2.8 4.1 | 2.3 3.7 | 1.8 2.9 | |||||||
| 不锈钢ZG1r18Ni9Ti | 4.06.4 | 4.0 6.4 | 3.0 4.4 | 2.7 4.2 | 2.4 4.0 | 2.1 3.8 | 1.9 3.5 | 1.7 3.4 | 1.4 3.2 | 1.1 2.9 | 0.8 2.6 | ||||
六、ZDSM型电动套筒调节阀规格参数表：
| 公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数Kv | 10 | 20 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
| 允许压差△MPa | ≤公称压力`MPa | ||||||||||||
| 基本误差% | ±2.5 | ||||||||||||
| 回差% | 2.5 | ||||||||||||
| 死区% | 1.0 | ||||||||||||
| 始终点偏差% | ±2.5 | ||||||||||||
| 额定行程偏差% | 2.5 | ||||||||||||
| 允许泄漏量Q | Kv值的0.05% | ||||||||||||
| 可调范围 | 50:1 | ||||||||||||
| 配电动执行器型号 | PSL | PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 | ||||||
| 3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 | |||||||
| 公称压力介质温度阀体材料 | 1.6MPa | 常温-20℃~＋200℃ 铸铁HT200 | |||||||||||
| 4.0MPa | 常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
| 中温- 40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
| 6.4MPa | 常温-40℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
| 中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
七、安装尺寸：
| 公称通径DN（mm） | L(mm) | H1(mm) | H(mm) | Rmm | ||
| PN(MPa) | 常温 | 中温 | ||||
| 1.6 | 6.4 | |||||
25 | 185 | 200 | 110 | 704 | 855 | 176 |
| 40 | 220 | 235 | 125 | 747 | 898 | 176 |
| 50 | 250 | 265 | 131 | 755 | 906 | 176 |
| 65 | 275 | 295 | 171 | 835 | 986 | 176 |
| 80 | 300 | 320 | 189 | 882 | 1033 | 176 |
| 100 | 350 | 400 | 208 | 920 | 1071 | 176 |
| 150 | 450 | 550 | 275 | 1117 | 1332 | 225 |
| 200 | 550 | 670 | 320 | 1310 | 1516 | 225 |
| 250 | 640 | 810 | 390 | 1420 | 1626 | 225 |
| 300 | 880 | 950 | 450 | 1520 | 1726 | 225 |
八、型号编制说明：
| Z | D | S | P | 40 | P | G |
| 自控阀门 | 执行机构类型： | 位移特征： | 阀门结构： | 公称压力： | 阀体材质： | 温度类型： |
| D：表示PS系列 | S：表示直行程 | P：表示单座 | 16：表示1.6MP | C：表示碳钢 | G：表示中温型 常温省略 | |
| R：表示3810系列 | N：表示双座 | 40：表示4.0MP | P：表示不锈钢铸铁省略 | |||
| H：表示DKZ系列 | 64：表示6.4MP | |||||
| C：表示ZAZ系列 |
订货须知：
一、①电子式电动调节阀产品名称与型号②电子式电动调节阀口径③电子式电动调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定公司的电子式电动调节阀型号，请按电子式电动调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
