价格：￥2760.00/个
您可能也感兴趣：2region-detail-feature
标准：国标
起订：1个
供应：3000个
| 您可能也感兴趣 | 2 region-detail-feature |
|---|---|
| 标准 | 国标 |
| 材质 | 不锈钢 |
| 工作温度 | 常温 |
| 公称通径 | DN50（mm） |
| 规格 | DN65 |
| 连接形式 | 卡套 |
| 流动方向 | 单向 |
| 密封形式 | 硬密封型 |
| 驱动方式 | 气动 |
| 适用介质 | 水 |
| 形态 | 旋塞式 |
| 零部件及配件 | 阀体 |
| 压力环境 | 常压 |
| 类型(通道位置) | 直角式 |
| 品牌 | 上海金盾阀门 |
| 型号 | ZTRS |
| 加工定制 | 是 |

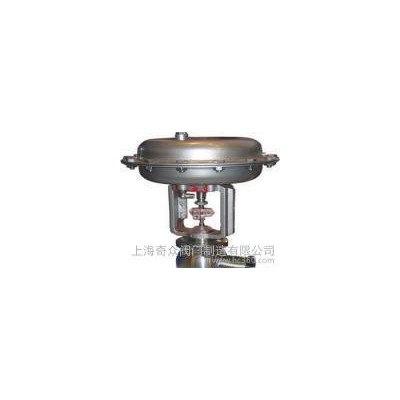

ZTRS气动卫生级直通调节阀为满足各种不同流体加工行业的要而设计的。其新颖的设计加以配置不同的附件发挥不同的作用，多功能性使它成为了**的高科技产品。
阀门泄漏量符合ANSIB16.104标准。等百分比流量特性：等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也**是在不同开度上，具有相同的调节精度。这种阀芯应用于流量变化较猛或者压力变化较广的领域。 线性流量特性：采用线性流量特性，你能得到一个流线型的关系在阀芯冲程和流量之间，可以立即均衡的打开阀。阀芯是正常的抛物线型，这种阀芯使用在压力几乎恒定不变的场合或限制流量变化的过程。
技术要点
1、采用全不锈钢材质制造，洁净，无腐蚀；
2、阀体采用自排放角形结构，无流动死角、无凹坑，
流道通畅，易清洗，无积液、积垢。
3**支持CIP清洗和SIP消毒系统。
4**支持灭菌注射用水（WFI）系统。
5、单座密封结构，可严密关闭。
6、所有密封均采用PDA认证密封件，保证洁净工况
7、阀体内表面经电子打磨，表面粗糙度可达到0.4微米（客户可指定抛光要求）
执行机构及附件、作用形式
执行器名称 ZHA/B多弹簧簿膜执行机构
执行器型号 ZHA/B-22 ZHA/B-23 ZHAB-34
有效面积(cm2) 350 350 560
行程(mm) 10、16 25 40
弹簧范围 1.5～3kg/cm2（0.15～0.3MPa）
膜片材料 乙丙橡胶夹尼龙布
气源接口 RC1/4"
环境温度 -30～+70℃
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)
主要零件材料
1 阀体 304 314 316 316L
2 阀座 304 314 316 316L
3 垫片 聚四氟乙烯(PTFE)
4 阀芯阀杆 304 314 316 316L
5 卡箍 304 314 316 316L
6 密封垫 聚四氟乙烯(PTFE)
7 阀盖 304 314 316 316L
8 填料 V型聚四氟乙烯(PTFE)
9 弹簧 304 314 316 316L
10 螺母 304 314 316 316L
卫生级气动薄膜调节阀 Kv值和许用压差
| 15 | 25 | 40 | 50 | 65 | 80 | |||||
| 6.3 | 11 | 16 | 25 | 28 | 44 | 45 | 63 | 63 | 100 | |
| 1.0 | 0.6 | 0.4 | ||||||||
卫生级气动薄膜调节阀 外形尺寸
| L0 | 100 | 105 | 105 | 155 | 155 |
| L1 | 100 | 125 | 125 | 175 | 175 |
| A | φ285 | φ285 | φ285 | φ285 | φ285 |
| L | 90 | 90 | 90 | 95 | 95 |
| H | 470 | 480 | 480 | 510 | 510 |
