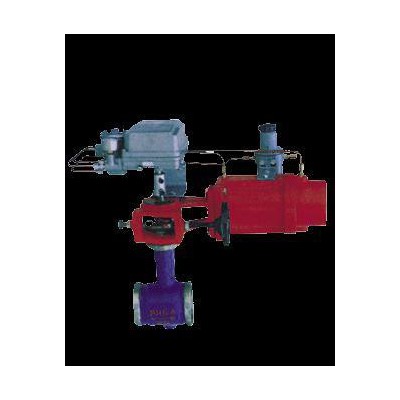

ZNAZ-64B-16C型气动偏心旋转调节阀/气动角式调节阀图1

ZNAZ-64B-16C型气动偏心旋转调节阀/气动角式调节阀

2021-11-22 01:339550询价

价格:¥444.00/个

用途:流量控制

加工定制:是

起订:1个

供应:8888个

发送询价
用途 流量控制
加工定制
材质 铸钢
连接形式 法兰
公称通径 15-3000(mm)
密封形式 硬密封型
压力环境 常压
工作温度 常温
标准 国标/美标/日标/德标
流动方向 双向
形态 蝶式
零部件及配件 执行器,定位器
类型(通道位置) 常规
适用介质 各类
品牌 汇正
型号 ZNAZ-64B-16C

结构特点和应用范围

    VFR凸轮挠曲调节阀是一种结构新颖的调节阀。阀芯的回转中心不与旋转轴同心,可减少阀座磨损,延长使用寿命;阀芯后部设有一个导流翼,有利于流体稳定流动,具有优良的稳定性。其次,还有流量大可调范围广的特点。

技术参数和性能指标

[ 阀体 ]

型      式: 偏心旋转阀
公称通径: 25-300mm
公称压力: ANSI 150,300,600; JIS 10,20,30,40K
连接形式:对夹式连接
材      料: ZG25, ZG1Cr18Ni9和ZG0Cr17Ni12Mo2
上阀盖与阀体成一个整体:-60-+350°C
压盖型式: 螺栓压紧式
填      料: 含浸聚四氟乙烯石棉填料

[ 阀内组件 ]

阀芯型式:偏心旋转阀芯(带导流翼)
流量特性:%
阀      座: 夹紧式阀座
球芯材料: 17-4PH 1Cr18Ni9 0Cr17Ni2Mo2或堆焊司太莱合金
球芯转角: 全开60°
阀座材料: 17-4PH和0Cr17Ni12Mo2,软阀座的标准温度-60-+200°C

[ 执行机构 ]

型      式: VR薄膜执行机构
膜片材料: 氯丁橡胶夹尼龙
供气压力:VR1:0.22MPa,VR2:0.35MPa,VR3:0.35,0.50MPa
弹簧范围:VR1:0.07-0.14MPa,VR2:0.10-0.20MPa,VR3:0.08-0.16MPa和0.18-0.28MPa
气源接头: RC1/4
气室容积: VR1:760cm3,VR2:220cm3,VR3:5800cm3
环境温度: -30-+70°C

[ 性能 (带定位器) ]

泄漏量金属阀座: 符合标准ANSI B16.1041Ⅴ级,小于额定流量系数Kv的0.1%
回      差: 1%(带定位器)
线      性: ±2% (带定位器) ±5%(定位器用等百分比凸轮)
行程时间: VR2 空载8秒,VR3 空载21秒(转角0-60°带定位器)
可调范围: 100:1
阀作用型式: 气-开式或气-关式
附      件: VPR定位器和手轮, 定位器
型      号: VPR定位器
输入信号: 标准0.02-0.10MPa,分程0.02-0.06,0.06-0.10MPa
供气压力: 0.35-0.50MPa
输出特性: 线性百分比特性
耗 气 量: 12L/min(供气压力为0.50MPa)
气源流量: **大120L/min(供气压力为0.50MPa)
