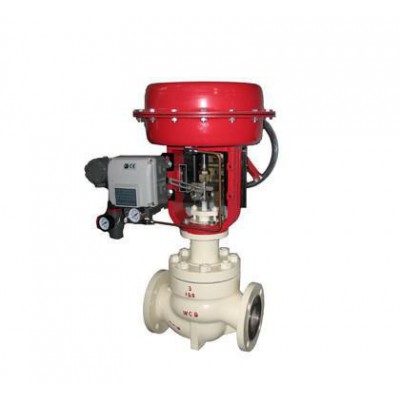

CV3000 HCB笼式双座调节阀,笼式衬氟调节阀,笼式高压图1

CV3000 HCB笼式双座调节阀,笼式衬氟调节阀,笼式高压

2021-11-22 01:2011180询价

价格:¥2750.00/个

加工定制:是

连接形式:法兰

起订:1个

供应:1000个

发送询价
加工定制
连接形式 法兰
公称通径 15-2000(mm)
适用介质 水,蒸汽,油品,各种高腐蚀化学介质,弱酸碱介质,氨气,氮气,氧气,氢气,液化气,空气
压力环境 常压
工作温度 高温
流动方向 单向
驱动方式 电子
零部件及配件 执行器
形态 旋塞式
类型(通道位置) 二通式
标准 国标
密封形式 软密封型
材质 铸钢
品牌 汇正
型号 CV3000 HCB

产品简介:
           HCB笼式双座调节阀是一种压力平衡式的调节阀,阀体流体通道呈S流线型,还设有一个改善套筒周围液体平稳流动的导量翼,优点是压降损失小,流量大,可调范围广,流量特性曲线精度高,动态稳定性好,噪音低,空化腐蚀小。调节阀配用多弹簧式薄膜执行机构,结构紧凑,输出力大。适应控制高温,低温的高压差利液体。      如果您还想了解其他系列的调节阀产品请点击://www.wztjf.com


标准技术参数

【阀体】
公称直径:40 ~ 200mm
公称压力:ANSL 125、150、300、600
                    JIS 10  、16、20、30、40K
                    PN1.6、4.0、6.4MPa
连接型式:法兰式:FF、RF、RJ和LG
                    标准按ANSI BL6.5,JIS B2201
                    JB/T79.1 PN1.6MPa,JB/T79.2
                    凹凸面
                    焊接式:嵌接焊SW(40~50mm)
                    对接焊BW(65~200mm)
材         料:ZG25
                     ZG1Cr18Ni9  ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo
                     SCPH21      SCPH61 Ti
上 阀 盖:常温型  (P):-17 ~ +230℃
                    伸长|型(E1):-45 ~ -17℃
                                                 +230 ~ +566℃
                    伸长‖型(E2):整体式(E21):
                                                    -100 ~ -45℃
                    焊接式(E2W):-196 ~ -100℃
                    波纹管型:      -17 ~ +230℃
压盖型式:螺栓压紧式
填        料:V型聚四氟乙烯填料,含浸聚四氟乙烯石棉填料,石墨编织填
                    料。

【执行机构】
型        式:HA多弹簧式薄膜执行机构
弹簧范围:0.02 ~ 0.10,0.08 ~ 0.24MPa
供气压力:0.14,0.16,0.28,0.40MPa
气源接头:Rc1/4
环境温度:-30℃ ~ +70℃
阀作用形式:气开式或气关式

【性能】
泄 漏 量: 常温型
                      金属阀座:
                      符合ANSI B16.104 II级
                      ≤0.05%额定Cv,特殊要求可做到III
                       级,≤0.1%额定Cv
聚四氟乙烯阀座:
                       符合标准ANSI B16.104 VI级,≤
                        10%额定Cv
回         差:1%                   (带定位器)
                     3%                 (不带定位器)
线         性:±1                   (带定位器)
                     ±5                 (不带定位器)
备         注:采用标准的V型聚四氟乙烯填料

【可调范围】:

50:1
